Первые Кристи

[Kool]

М1940 - это круто! Есть смоляные наборы однако, я теперь 10 раз подумаю прежде чем за самоделки браться

Я хотел изобразить одну из двух машин купленных советами....
А что думать? главное желание, а сделать самому можно что угодно, да и интереснее это, интересней чес собирать наборы....

[Kool]

Да сейчас обратил внимание, вдоль грунтозацепов мелкая клёпка, но три отверстия по центру всё таки отверстия....

[barsiq]

А что думать? главное желание, а сделать самому можно что угодно, да и интереснее это, интересней чес собирать наборы....

Наборы, даже самые экслюзивные, выйдут дешевле самоделки (по крайней мере при моём методе), и сборка будет проходить гораздо быстрее. Если результат при этом сравним - я за набор

Да сейчас обратил внимание, вдоль грунтозацепов мелкая клёпка, но три отверстия по центру всё таки отверстия....

Не думаю так.

[Kool]

Наборы, даже самые экслюзивные, выйдут дешевле самоделки (по крайней мере при моём методе), и сборка будет проходить гораздо быстрее. Если результат при этом сравним - я за набор

В большинстве я тоже(особенно смолу), но самодел это другая песня...здесь сам процесс завлекает, плюс эксклюзив,делать то чего ещё нет не в смоле не в пластике....

Не думаю так.

Зря, вот мелкие клёпки несут смысловую и физическую нагрузку, а какую тогда нагрузку несут эти три больших клёпки? а вот отверстия вполне несут, например для стыгивания при установки гусениц, для крепления расширителей или дополнительных грунтозацепов....

[barsiq]

а какую тогда нагрузку несут эти три больших клёпки?

Предложу Вам ещё раз заглянуть в книгу, оценить как Кристи строил траки.

Ссылка из треда: http://panzer35.ru/forum/25-9984-1

[Kool]

а какую тогда нагрузку несут эти три больших клёпки?

Предложу Вам ещё раз заглянуть в книгу, оценить как Кристи строил траки.

Ссылка из треда: http://panzer35.ru/forum/25-9984-1

Смотрел, по этому и говорю, данных клёпок(или отверстий) в схеме нет(что на 19ом)особенно по краям трака....

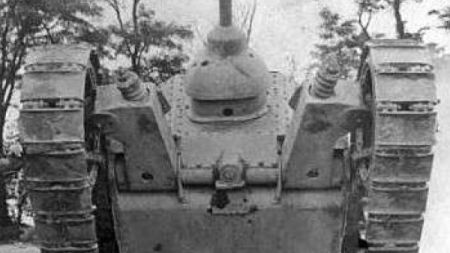

Вот на этих машинах я вижу в траках именно отверстия....







http://s42.radikal.ru/i098/1210/54/4d4d5fb9c2a8.jpg
http://s004.radikal.ru/i208/1210/30/b68b601d3276.jpg
http://s017.radikal.ru/i402/1210/d0/657ec1f3650a.jpg
http://s017.radikal.ru/i444/1210/bf/b6558b309d62.jpg
http://s019.radikal.ru/i631/1210/1d/a506064e0e9a.jpg
http://s017.radikal.ru/i406/1210/b8/7a4cb9e1b9ae.jpg
http://s001.radikal.ru/i196/1210/84/15e7e3cc62bd.jpg

[barsiq]

Собрал на работе консилиум, с десяток инженеров, 3 доктора наук.
Все согласны со мной в том, что предметы, отбрасывающие тени, отверстиями быть не могут

[barsiq]

Отложил пока тренировки в покраске, обклеил втулки передних колёс, делаю рулевые тяги из медной проволки 0.7 мм.

[Kool]

Собрал на работе консилиум, с десяток инженеров, 3 доктора наук.
Все согласны со мной в том, что предметы, отбрасывающие тени, отверстиями быть не могут

Тогда последний аргумент, что скажут инженеры и доктора наук- если деталь отбрасывает тень, значит она должна иметь определённое возвышение, так? почему тогда на боковых фото не видны эти возвышения(заклёпки)как такой аргумент?



http://i076.radikal.ru/1210/82/d75f7cd46869.jpg
http://s017.radikal.ru/i441/1210/9b/e94845b182ba.jpg

[Kool]

Отложил пока тренировки в покраске, обклеил втулки передних колёс, делаю рулевые тяги из медной проволки 0.7 мм.

С удовольствием посмотрел бы этот момент в фото...для меня этот момент не понятен...

[barsiq]

С удовольствием посмотрел бы этот момент в фото...для меня этот момент не понятен...

На работе нет аплоада, фоты конечно будут.

Решил переделать внутреннюю часть втулки . Её в принципе совсем не видно, но сложно без клея всё это стабильно собирать, это напрягает.
Нынешняя форма клыков была убедительно раскритикована на вышеупомянутом консилиуме, так же буду переделывать.

[Kool]

На работе нет аплоада, фоты конечно будут.

С нетерпением жду...
Ибо эта деталь явно связана с приводом поворота колеса, а вот дальше совсем не понятно....

[barsiq]

Ибо эта деталь явно связана с приводом поворота колеса, а вот дальше совсем не понятно...[/url]

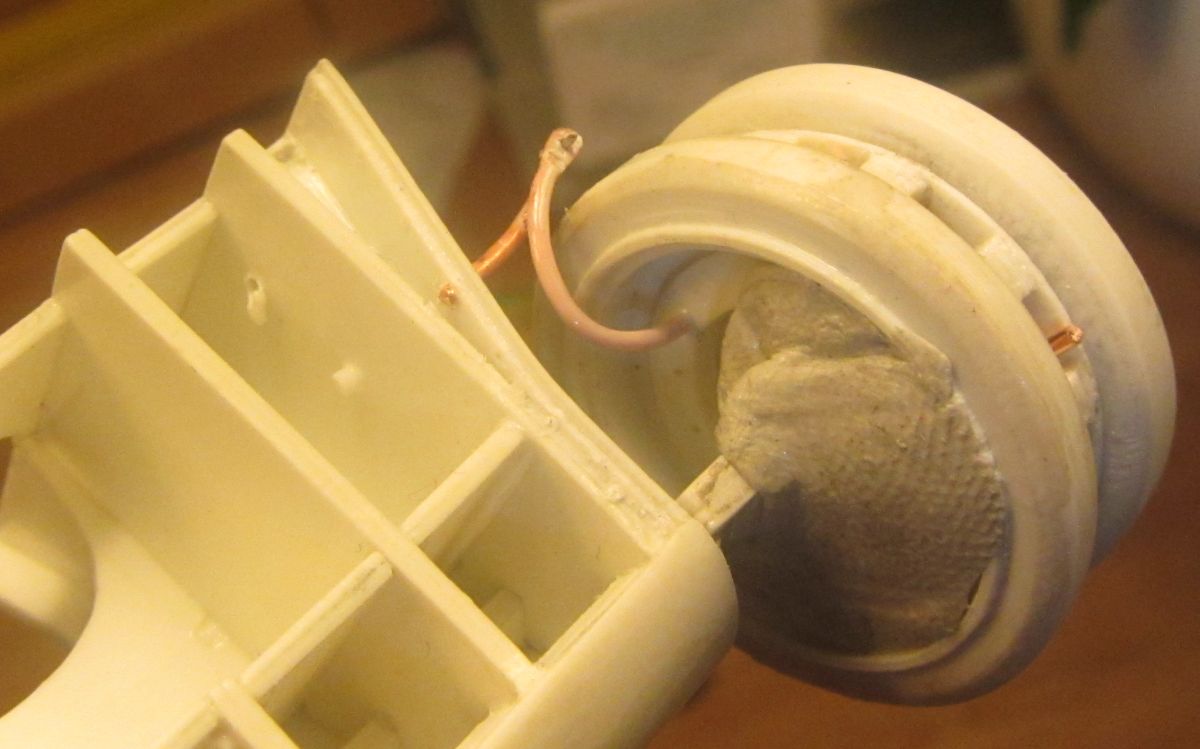

Она крепится на эти 2 болта на внутренней части втулки.

[Kool]

Она крепится на эти 2 болта на внутренней части втулки.

Ага, понятно, а вот ответная часть на корпусе? или под корпусом...?

[barsiq]

Ага, понятно, а вот ответная часть на корпусе? или под корпусом...?

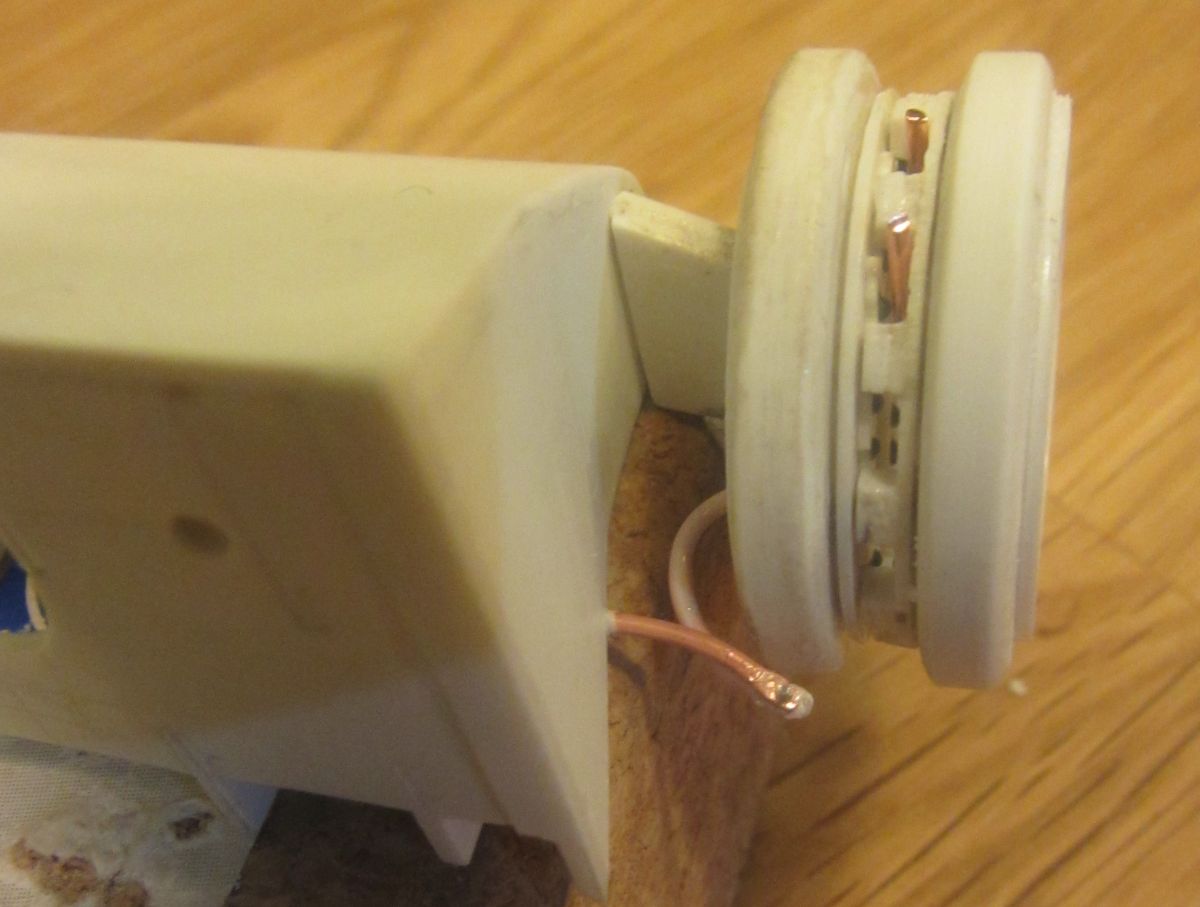

Я её вывел в корпус, выгнув её так, чтобы место где она выходит из корпуса закрывало колесо.
Не думаю что под корпусом что-то особое было.

[barsiq]

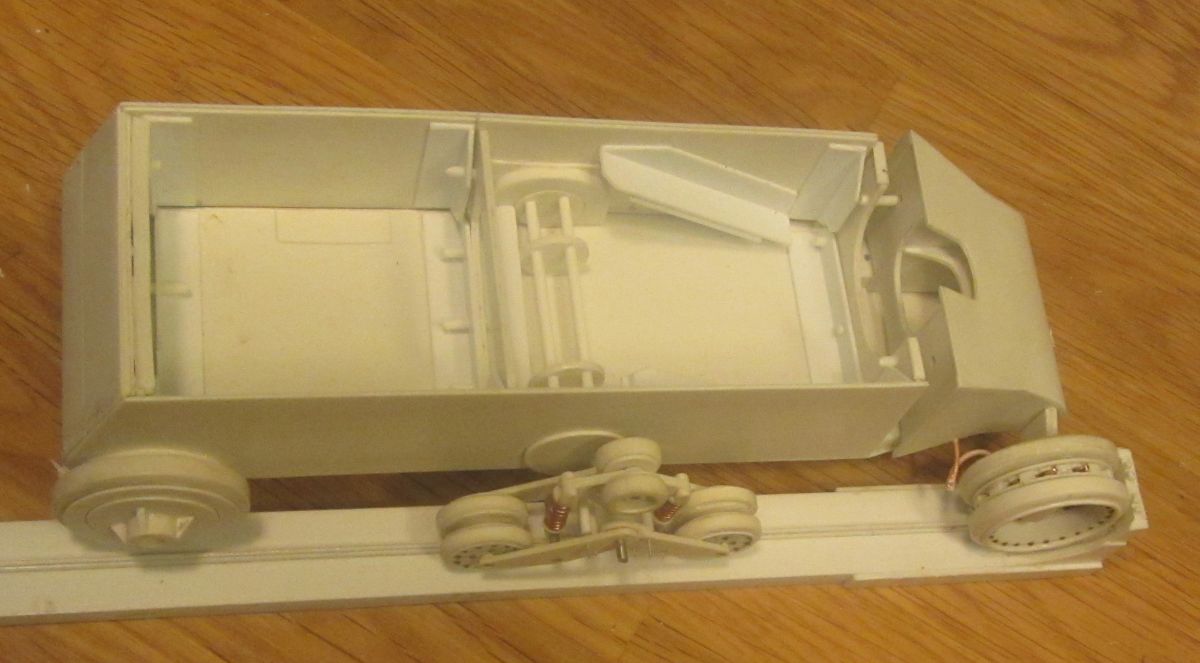

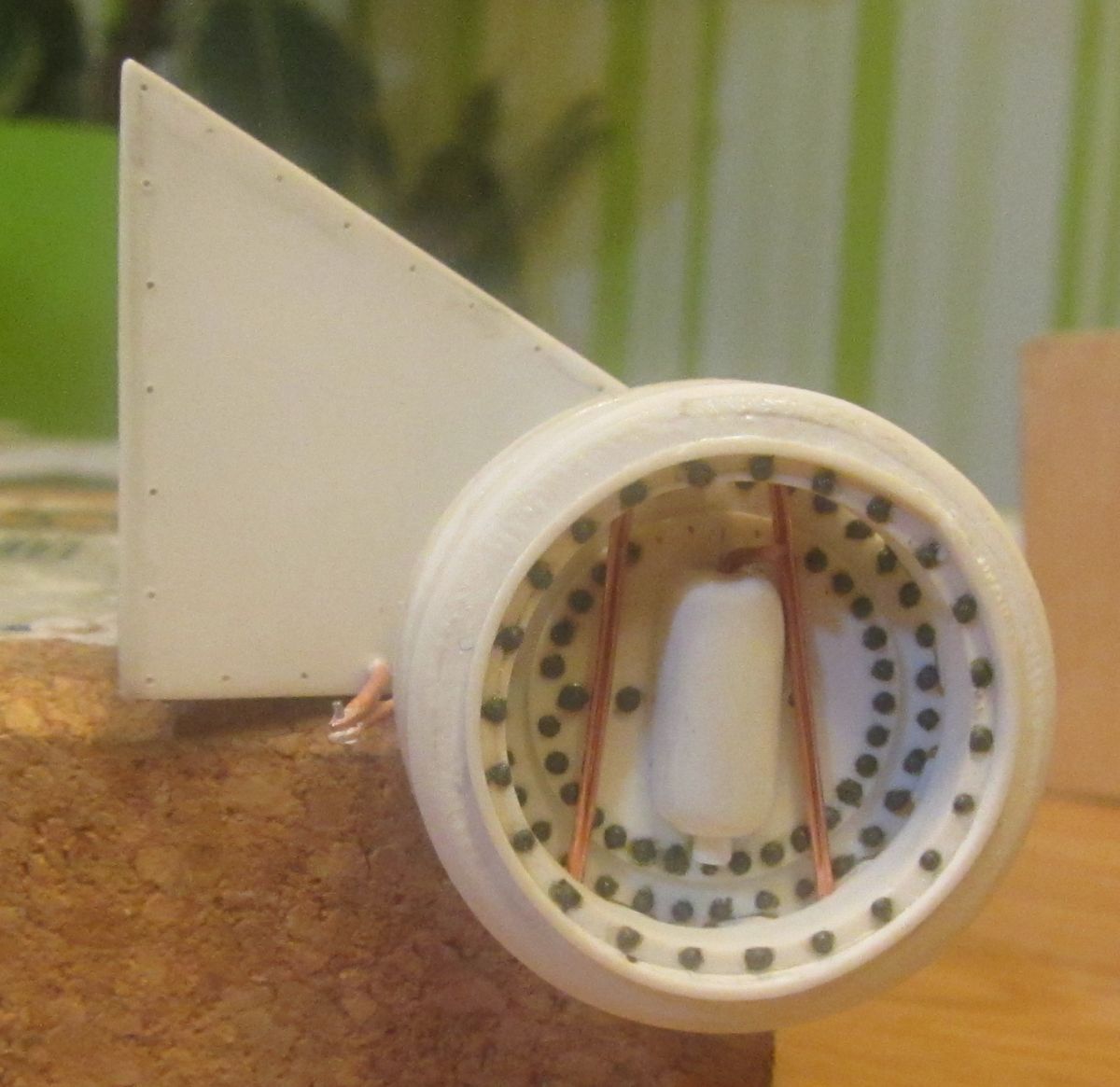

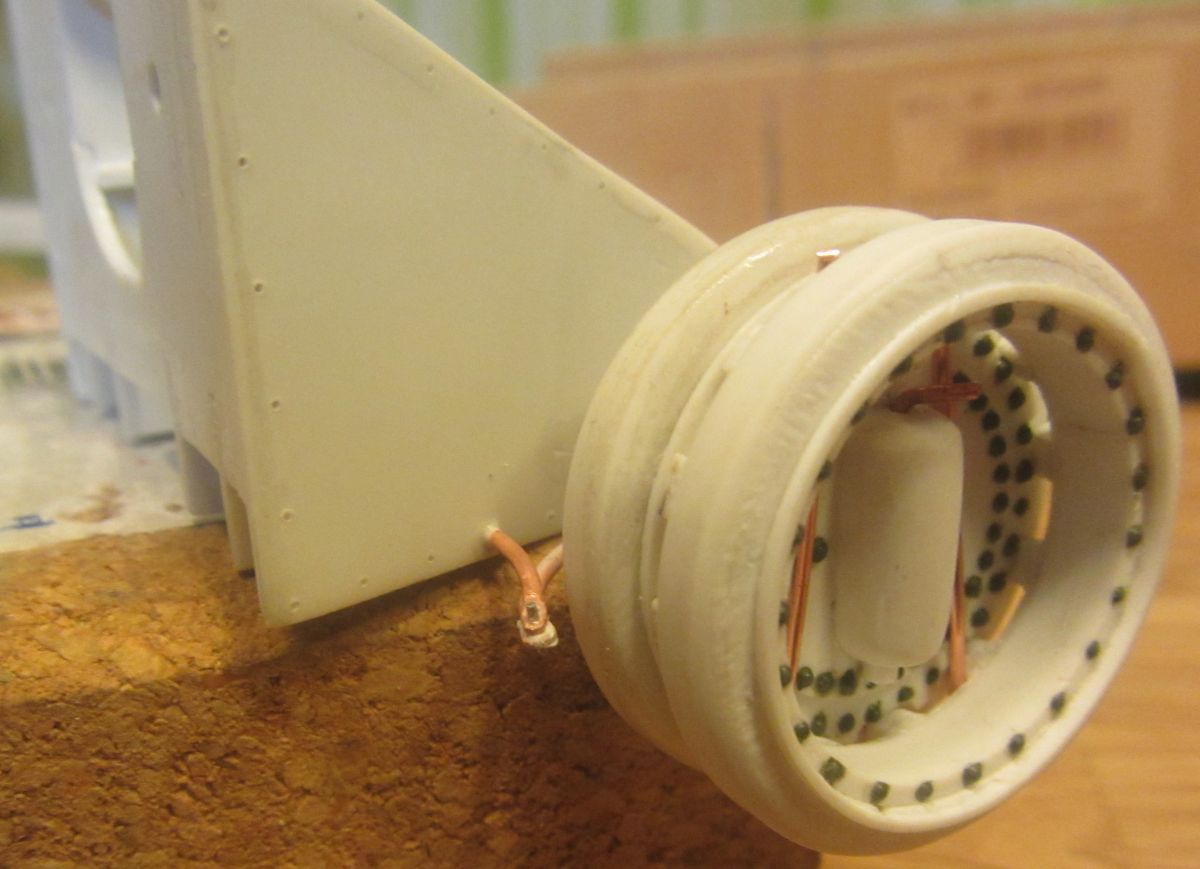

Прототип рулевых тяг, справа по ходу движения.

[Kool]

Прототип рулевых тяг, справа по ходу движения.

Ага, понятно, но я бы с имитировал в месте входа тяги в корпус зазор, а то выглядит как приваренная деталька к корпусу(это если не поздно)

[barsiq]

Ага, понятно, но я бы с имитировал в месте входа тяги в корпус зазор, а то выглядит как приваренная деталька к корпусу(это если не поздно)

Не поздно, проволка просто вставлена в отверстие. Это всего лишь прототип, убедиться получается ли и чтобы было что мерять. А грунтом я её покрыл от избытка свободного времени.

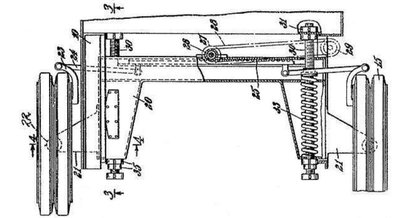

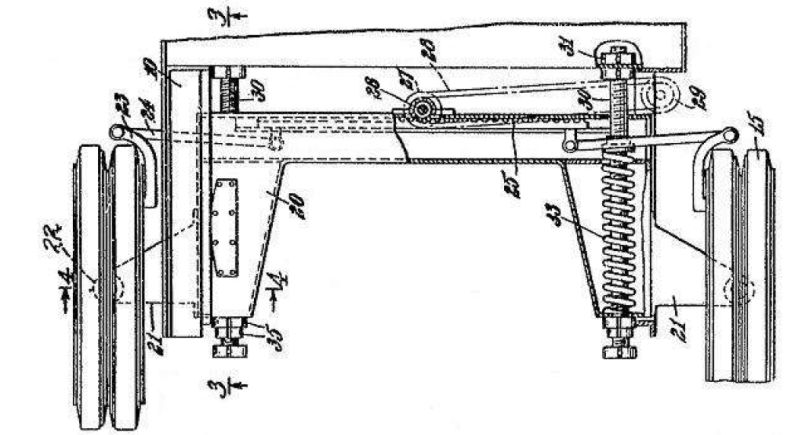

В принципе там даже щель быть должна, есть допустить что конструкция тяг схожа с таковой от 75/105 САУ (в книжке есть патентный рисунок).
Я не знаю как точно называются эти детали, сама тяга (что из корпуса торчит, 24) будет всё-таки прямой и наклонена назад-вниз, а рычаг (который из втулки, 23) проволкой не изобразить. Он был плоский , его крепление к ободу сложной формы.

[barsiq]

Мне кажется, рычаг выглядел как-то так.

[barsiq]

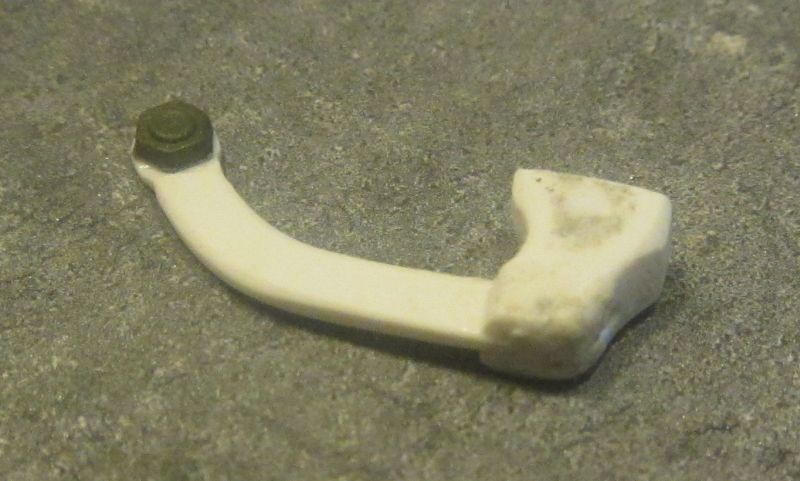

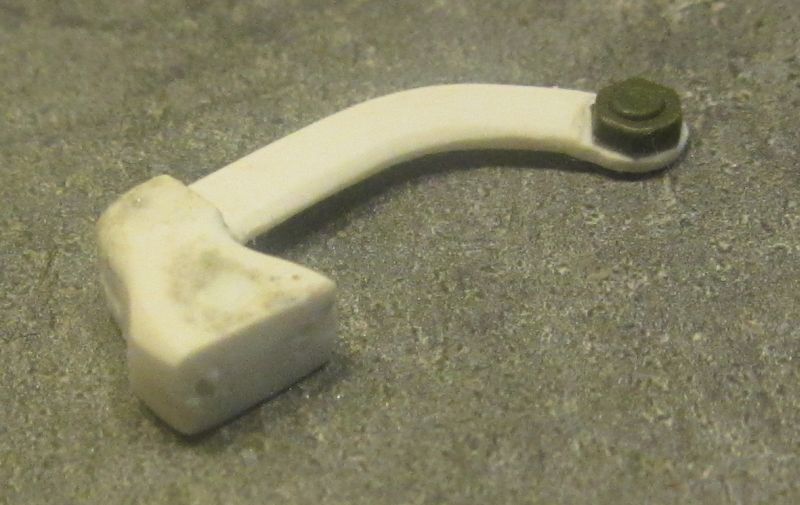

Недошпаклёванный рычаг рулевой тяги.
