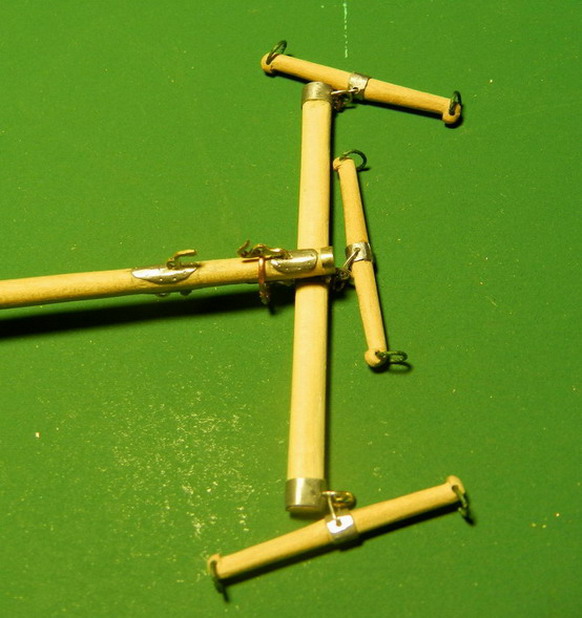

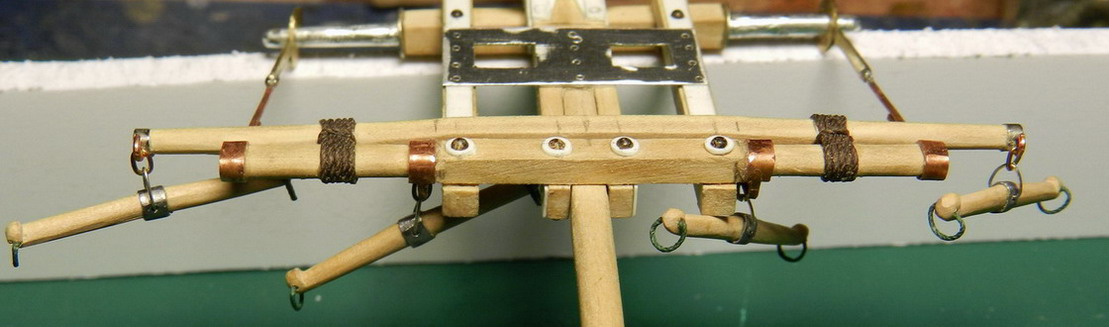

Четыре валька повесил на крючки неподвижной и подвижной ваги.

Уносную вагу с тремя вальками следует подвешивать на специальное кольцо на конце дышла.

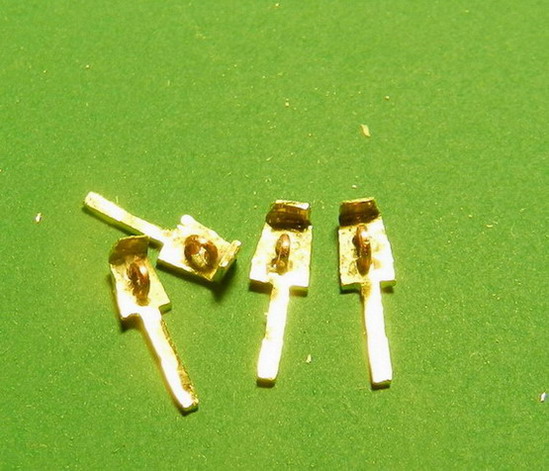

Ну и наконец чека на ось. Она была несколько иной, чем на полевых орудиях.

[Andrey Tolkalin]

Смотрю я на эту красоту и думаю - может оставить ее неокрашенной?

[Войцехович]

Andrey Tolkalin, Нет уж. Я делаю штатную артиллерию. Надо тогда изначально было всё делать и з дерева и металла. Есть виды древесины зеленоватого оттенка. Но это была бы уже подарочная вещица.Мысли такие постоянно в голове крутятся. Пару таких моделей делал даже.Под заказ бы сделал, а для себя не хочу.

[Andrey Tolkalin]

Сделайте тогда фотосессию готовой модели перед покраской!

[Войцехович]

Andrey Tolkalin, Обязательно.

[Zlobov*S]

Хотел предложить обратиться в издательство "АСТ" - они в своё время приглашали интересные проекты (авторов) для издания .
http://ru.wikipedia.org/wiki/%D0%90%D0% ... 2%D0%BE%29
Но вижу что там не всё хорошо - объявили банкротом :
http://банкротство.рф/news/3987

Но это не беда - главное тебе сохранить и показать свою работу !
И макеты и модели , и туториалы , ...,...,.. -
открой СВОЙ если не сайт, то блог .
Всё не торопясь, с фотографиями и описанием , ВСЁ потихоньку и с любовью (как ты и делаешь !) - выставляй !.
Очень интересно и макеты увидеть.И процесс создания .
Полиграфия конечно круто - но и там ты не сможешь ВСЁ своё показать ,каждая страничка денег стоит , а в блоге личном и авторском "от и до!".

Андрея Толкалина поддерживаю ногами и руками - не надо красить, покраска твоих моделей съедает всю ювелирку . Может дерево морить по цвету , тогда и все детали останутся видимыми.

С уважением.

[Войцехович]

Zlobov*S, Я уже писал. Делаю штатную артиллерию. Идея фикс -представить все системы русской артиллерии. Модели с читым или морёным деревом, с металлом, это всё таки по-моему, больше подарочные вещи, хотя иногда и очень точные.С издательствами я имел возможность общаться.Для них очень важна окупаемость проектов. А такие прожекты затратны и малоокупаемы. Заниматься собственным сайтом нужно время и умение.А блог я и так вроде начал здесь и на Панцере уже много показал.Но зачастую напоминаю себе человека идущего по тайге. Идёшь и никого кругом. Хотя по некотрым признакам люди где-то есть. То есть судя по просмотрам -коллеги заходят. Тема уж больно не ходовая.Хорошо хоть по второй мировой войне стали делать орудия.

[Войцехович]

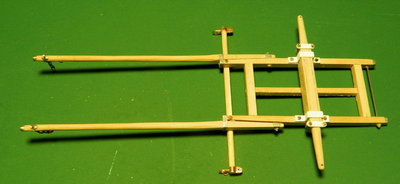

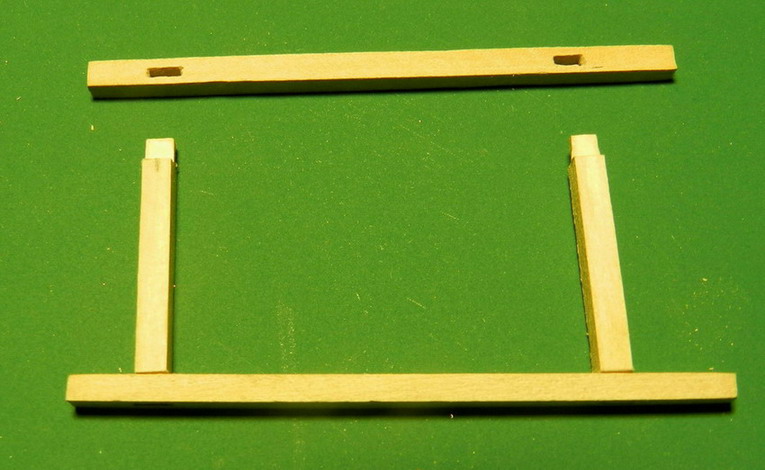

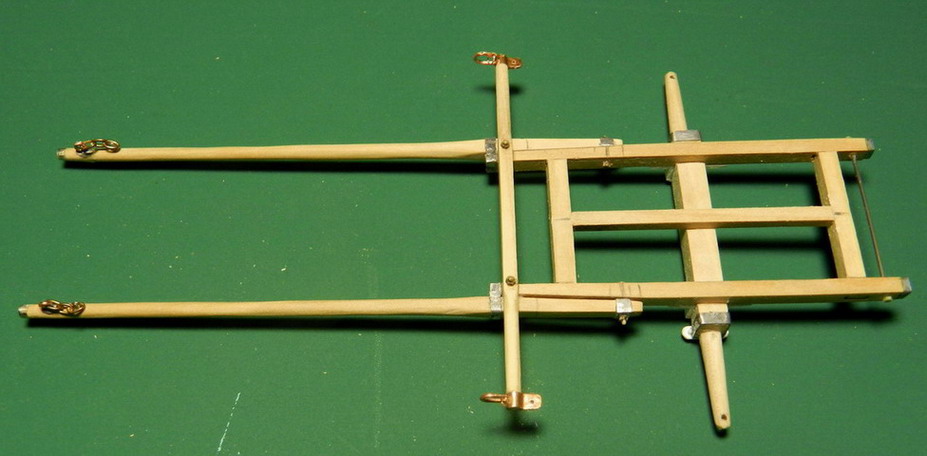

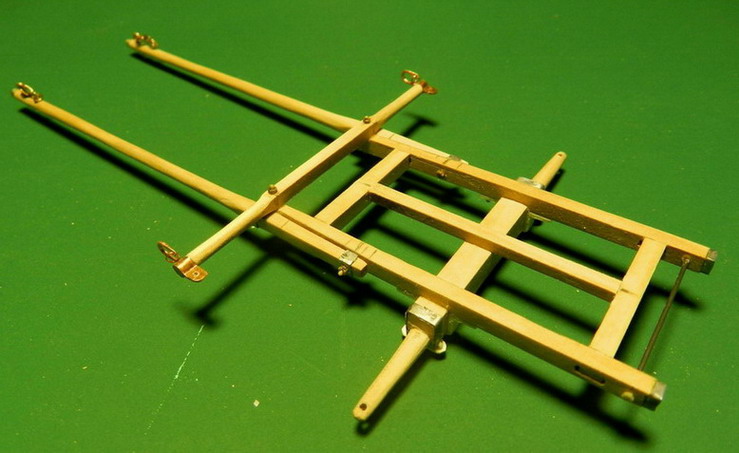

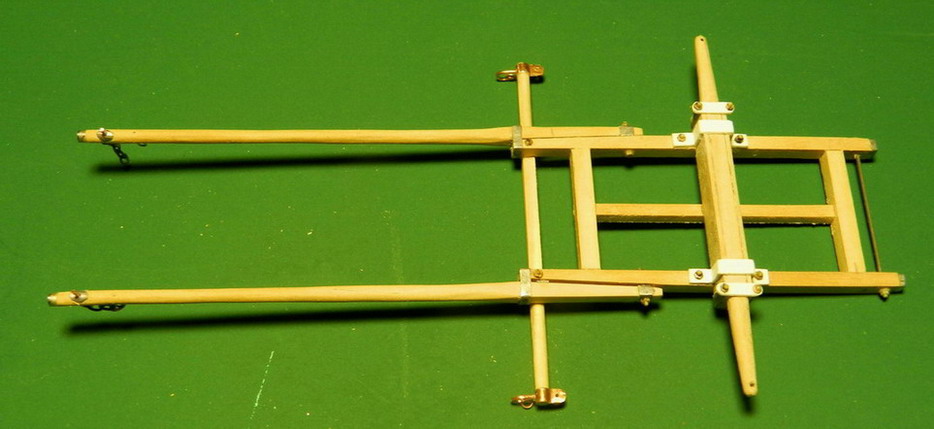

А я продолжаю, теперь на очереди зарядный ящик. Они были одинаковы для всех типов орудий. Менялись только вкладные клетки. Для начала связал в шип боковые продольные и поперечные бруски рамы. А потом понеслось по накатанному. Поставил средний брус, ось, оглобли и вагу. "Скрепил" их обоймами, болтами и подвезями. Получилась вот такая рама с оглоблями.

[Войцехович]

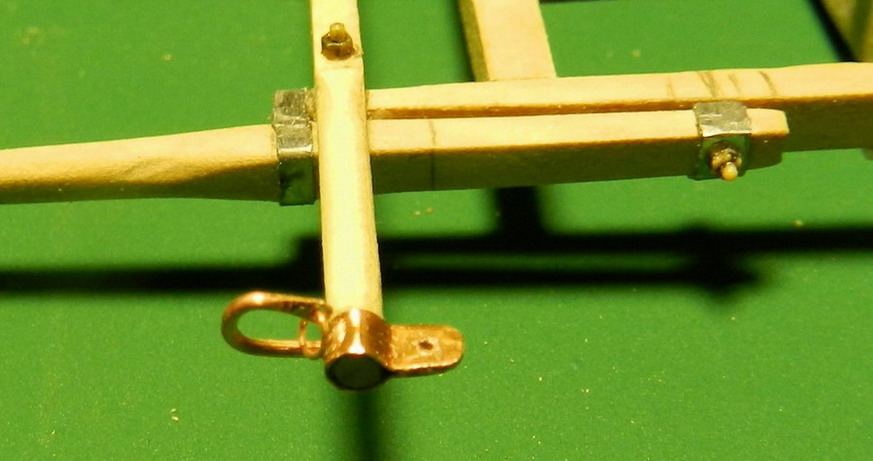

А теперь крупнее мелочи всякие. Воронки с крюками для вальков и ушками для закрутней на концах ваги.

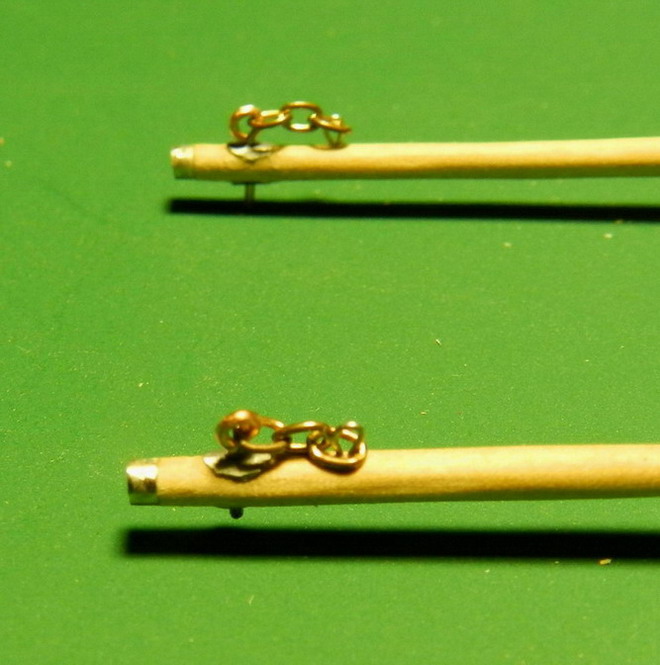

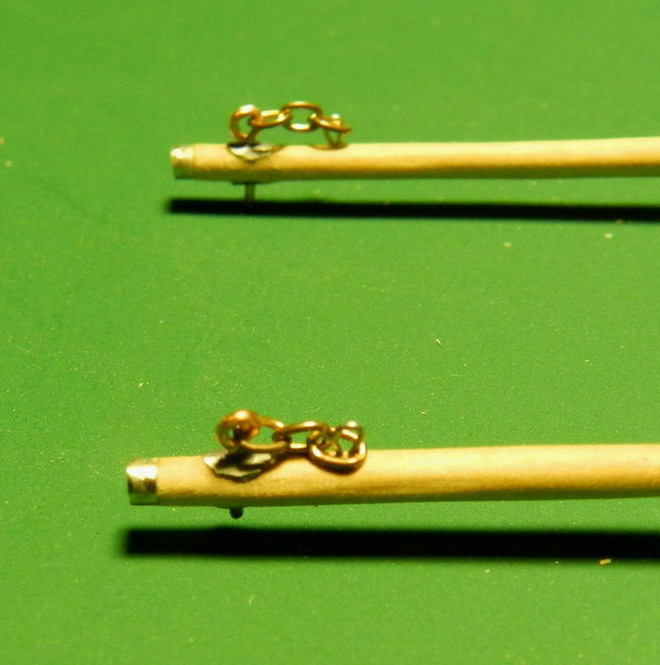

Засовы с цепочками на концах оглобель для удержания уносной ваги.

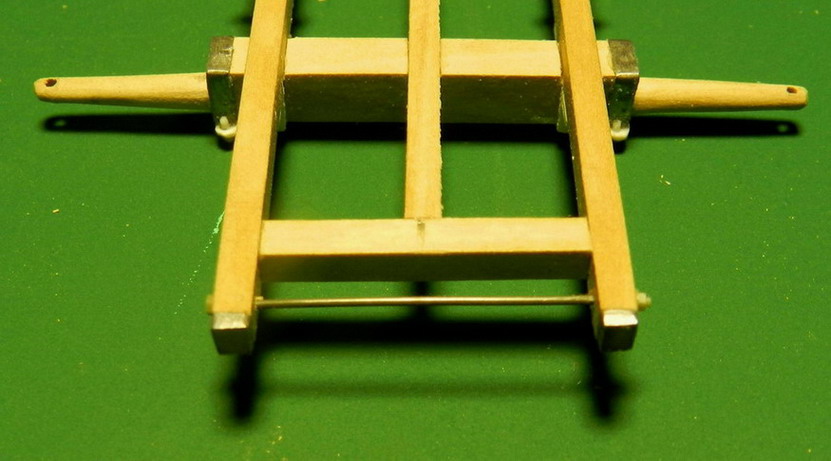

Болт скрепляющий в задней части продольные брусья.

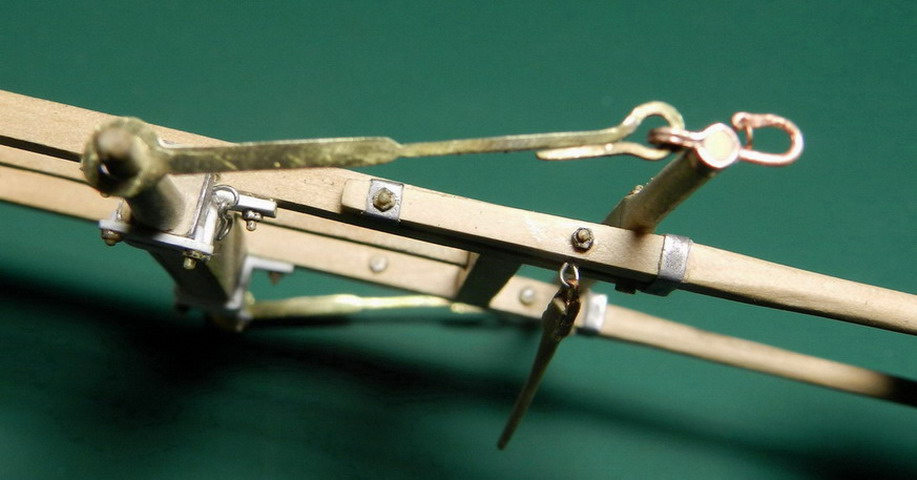

Подстановка на правой оглобле, при откидывании служит третьей точкой опоры в боевом положении.

[Zlobov*S]

Ну вот , а я Канонира потерял !
Давно пора , а то НИК это как то не серьёзно и по детски .
А Войцехович - это Мастер , взрослый и уважаемый человек с серьёзным подходом к теме , уважительно .

По блогу - ты наверно не совсем понял меня. Я о настоящем и реальном Авторском ПОЛНОЦЕННОМ блоге -
"Модельный Мир Войцеховича" (Voicehovich Modelling World)например . Если честно то и как участник и как админ - никак не пойму в чём фишка открыть на сайте подфорум "Блоги" - !? Адрес всё равно "диорама ру", с точно таким же успехом открываешь свою тему в "создании миниатюр" и .... те же яйца только вид сбоку . В теме "Роспись" есть тема Демченко по покраске - чем не блог !? Какая то вата - Размазали по форуму и зачем ?
А реальный твой Авторский блог с твоим оформлением , лентой новостей, по желанию и на английском, с общением и т.д.и.п. Вот к примеру блоги наших коллег :
Юрий Серебряков :
http://yuryserebryakov.blogspot.com/
Згонник:
http://zgonnik.blogspot.com/
Виталий Пузенко :
http://puzenko.blogspot.com/
Игорь Дзысь:
http://igor-dzisblogspotcom.blogspot.com/
"Модельный Мир":
http://world-model-ru.blogspot.com/

ГУГЛевские блоги пожалуй самые надёжные , регистрация и открытие бесплатное :
https://accounts.google.com/SignUp?serv ... .com&hl=ru
И не бойся, все выше перечисленные Мастера тоже не "хакеры" - разберёшься!
И откроешь по пунктам :Артиллерию, и Макеты , и о себе расскажешь - это и ЕСТЬ блог о котором я говорил . А сейчас просто тема как и сотни других на диорама .ру.
С уважением, и надеюсь ты шагнёшь дальше !

[Войцехович]

Zlobov*S, Вот спасибо за ссылки. По фигурвм я конечно профан, но рисунки Дзыся применял просто иногда как сюжетные для своих немногих поделок с фигурами. Насчёт собственного блога я по прежнему в сомнении. Коллеги много делают, могут постоянно обновлять их. И его же надо какк-то обслуживать? Тёмный я в этом деле. В отличии от фигур или бронетехники артиллерия не пользуется большим вниманием. Создавать его для собственного удовлетворения не имеет смысла. Тем более я крашу просто штатную покраску. А это многим не нравится. Всякие тонировки хотят и т.д. По поводу форума диорама, тут уж не мне судить, как и что делать. Конечно, многие коллеги практически ведут свои блоги. Дело просто наверно только в офорилении самого форума.Где и что написать.

[Войцехович]

Вернусь немного назад. Немного напутал с оглоблями.Засовы на концах оглобеь не служили для крепления уносной ваги. Потому что в зарядный ящик запрягали три лошади в ряд. И засовы, при запрягании коренной лошади, продевались сквозь гужи хомута и вставлялись в отверстия в оглоблях.

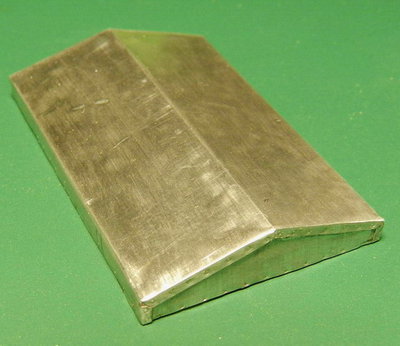

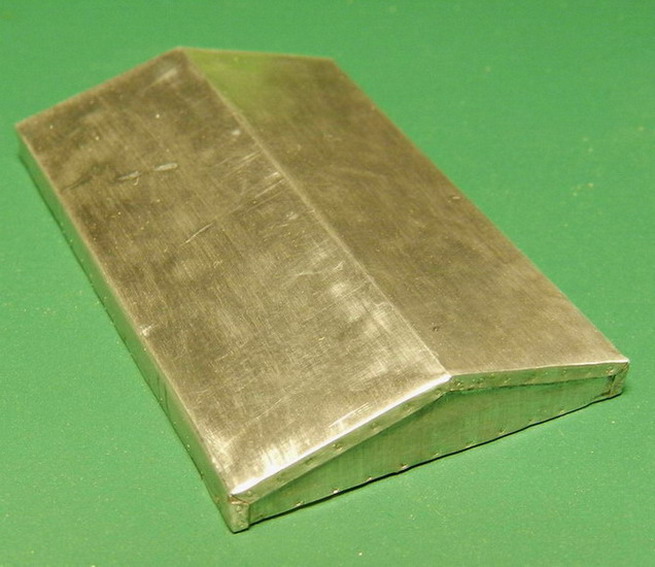

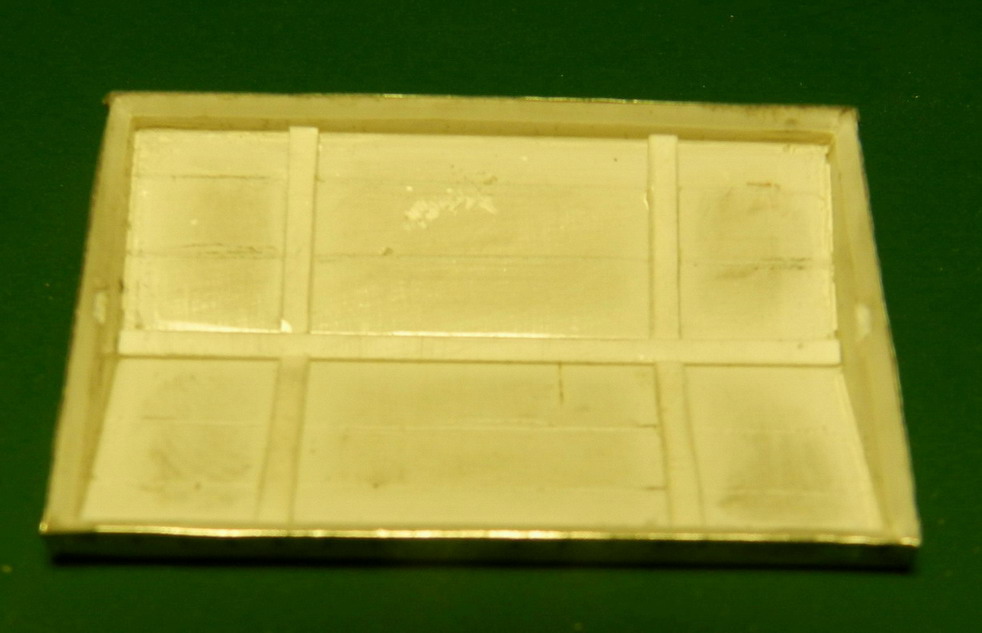

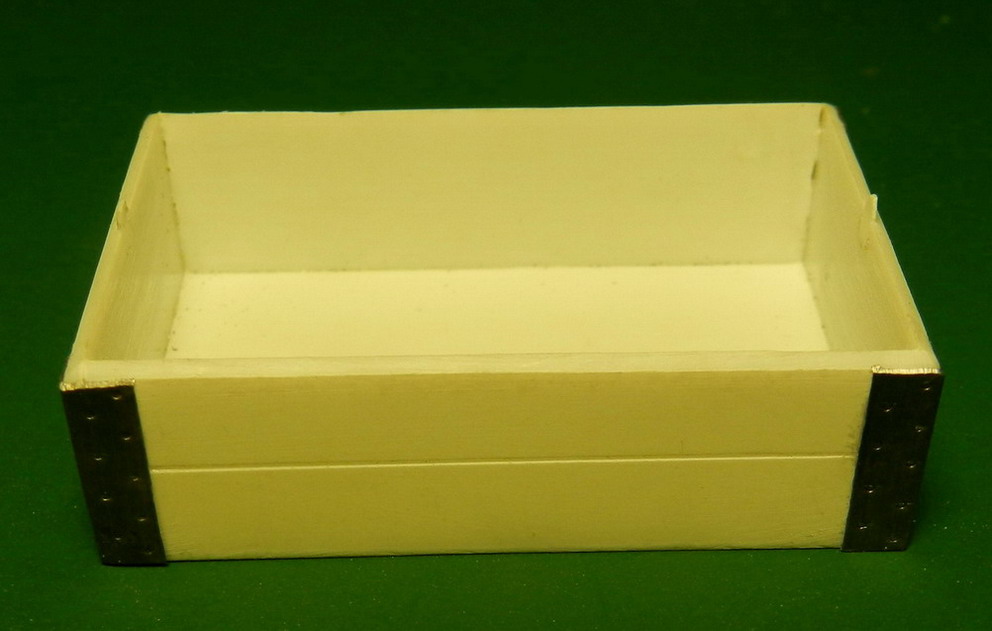

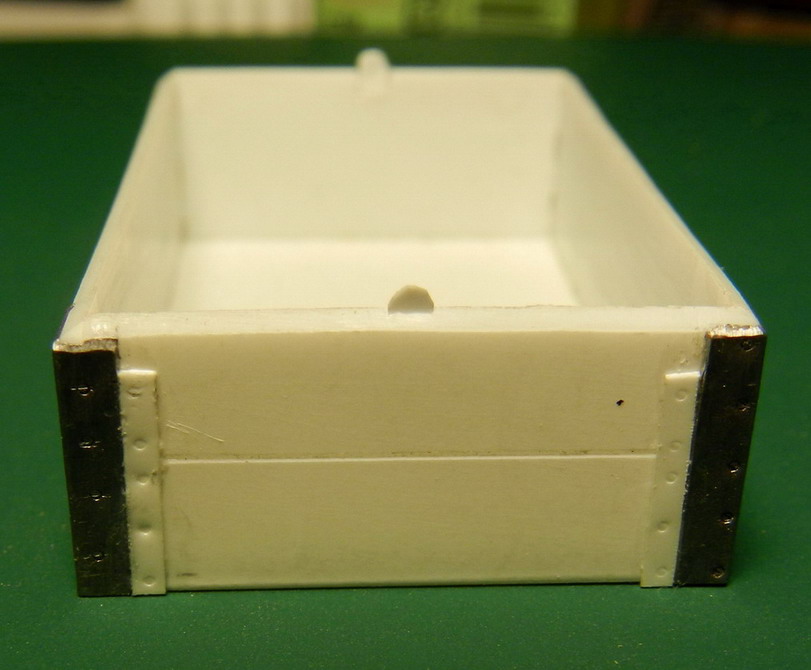

Из полистирола толщиной 1 мм. склеил ящик и крышку к нему. Угля ящика окованы металлом. На передней и задней стенке полосы металла скрепляющие ящик с рамой. Крышка ящика полностью окована лтстовым железом.По периметру ящика и крышки сняты фаски. На ящике снаружи. на урышке изнутри. Таким образом крышка плотнее садится на ящик. Направляющими служат метеллические язычки на передней и задней стенках ящика и вырезы в крышке.

[Войцехович]

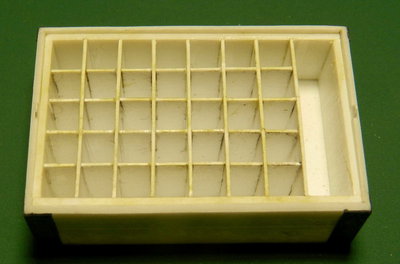

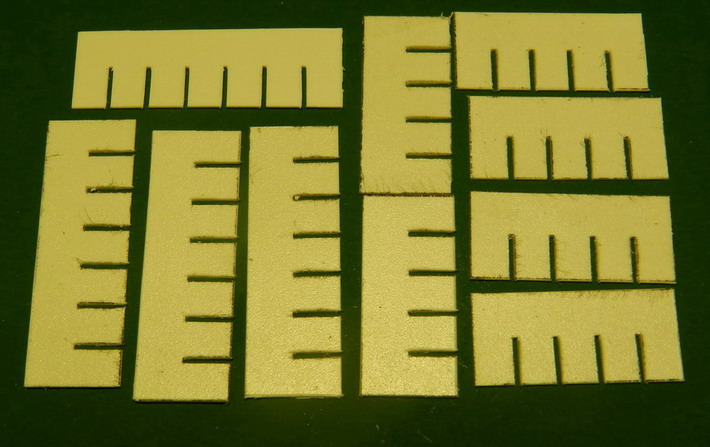

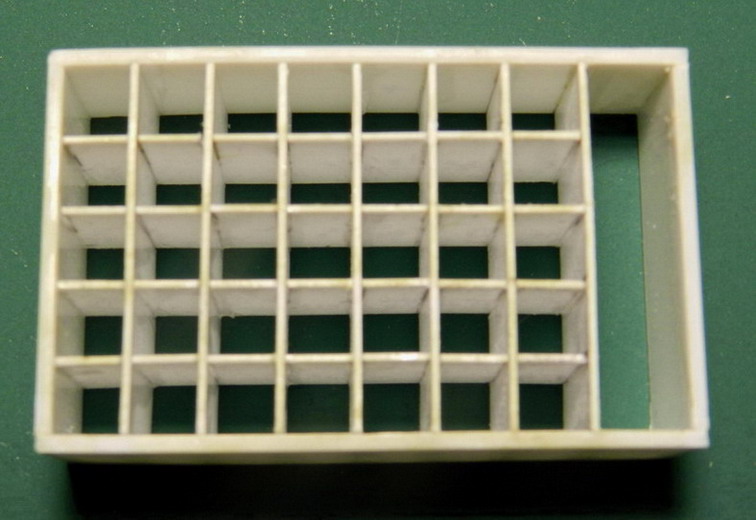

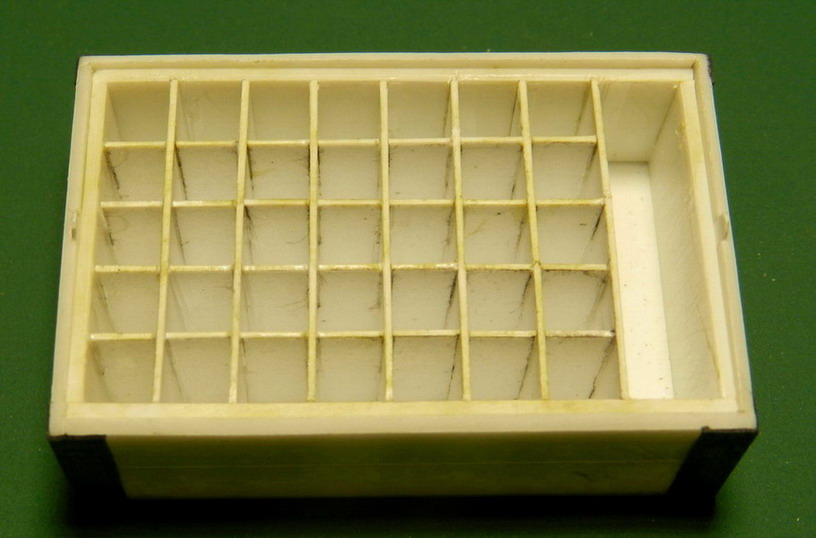

Для изготовления клетки для зарядов вычертил на компе стенки клетки с разрезами, распечатал, перевёл на полистирол 0,5 мм.и вырезал. Склеил клетку для зарядов 1/5 пудового единорога (поменьше гнёзд) и вставил в ящик. При разметке штатного количества гнёзд для зарядов осталось гнездо на всю ширину ящика. Оно использовалось для хранения мелких принадлежеостей.

[Войцехович]

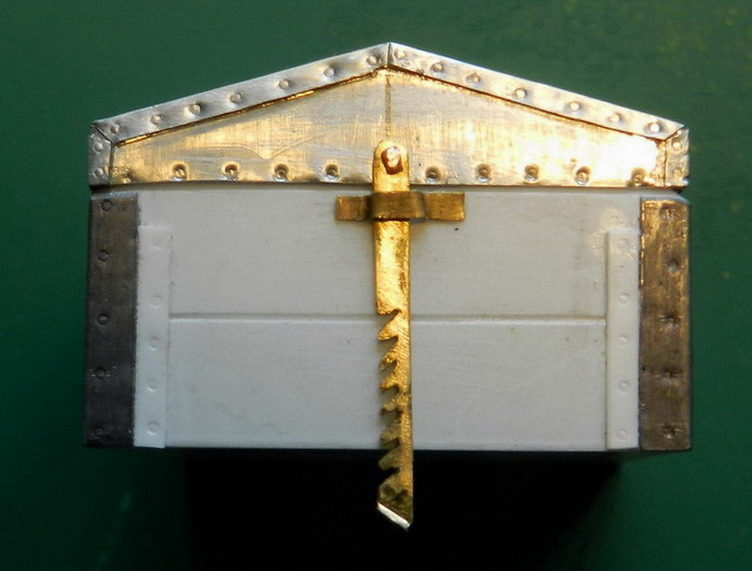

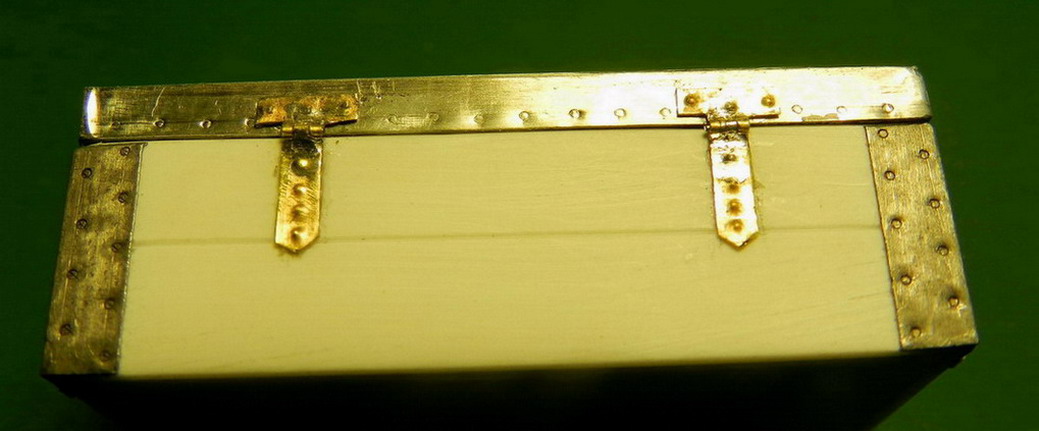

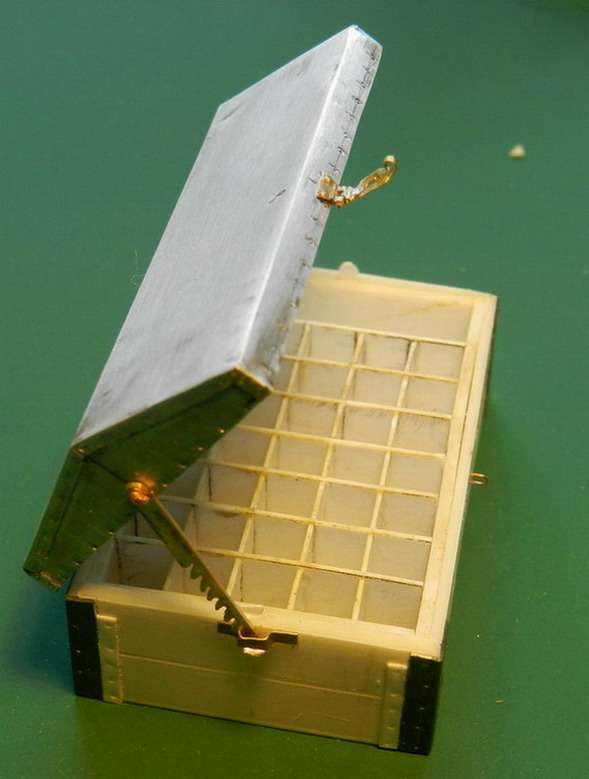

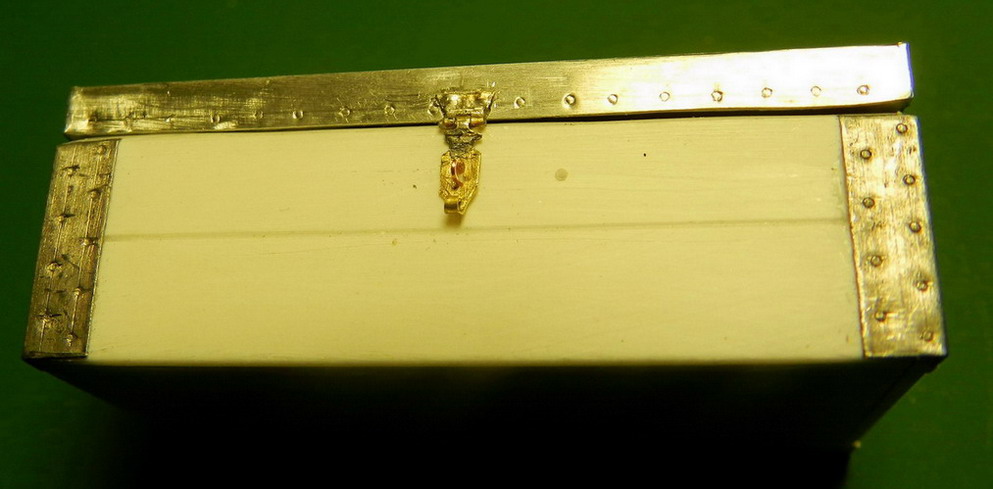

Из латуни толщиной 0,13 мм. спаял петли, накладку для закрывания крышки. Из латуни толщиной 0,5 мм. вырезал зубчатую подставку для поддержания крышки в открытом состоянии.

[Войцехович]

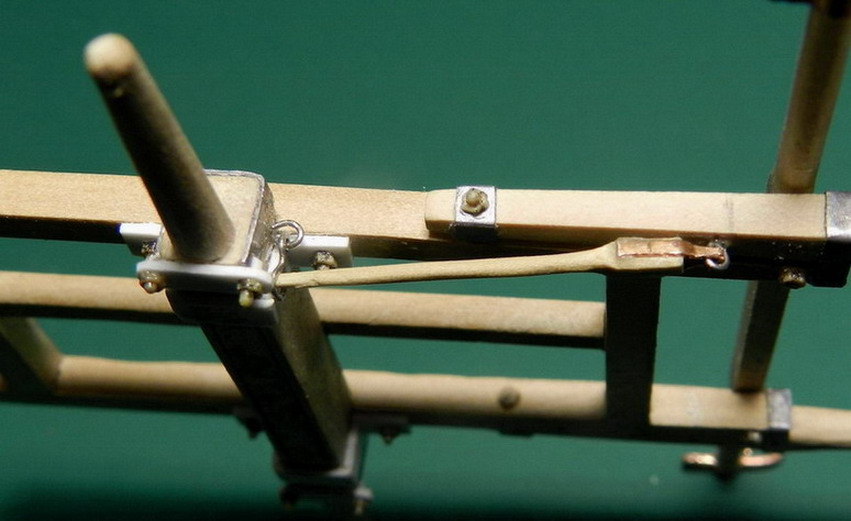

Поставил закрутни между осью и вагой. Далее надо сделать колёса на все модели.

[Войцехович]

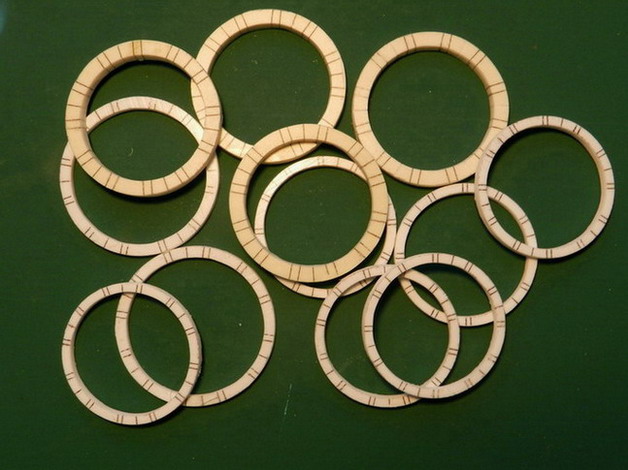

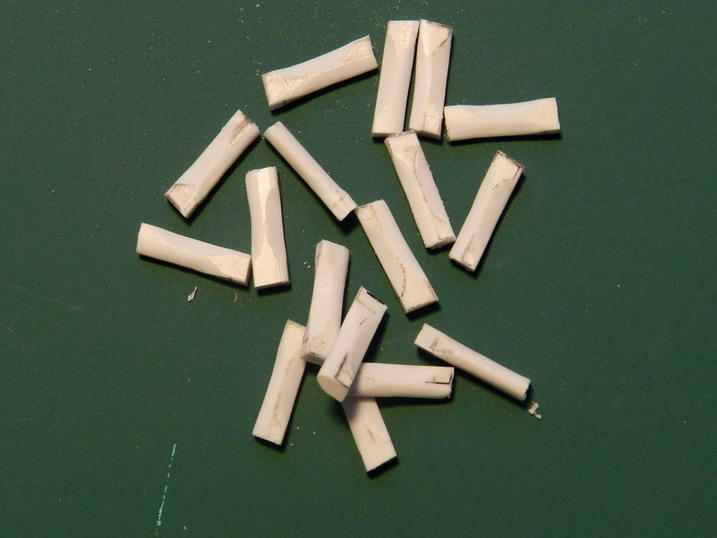

Идёт подготовка к сборке 12 колёс. Ободы и спицы из полистирола, ступицы из дерева. Спицы обрабатываю перед установкой в колёса.

[Войцехович]

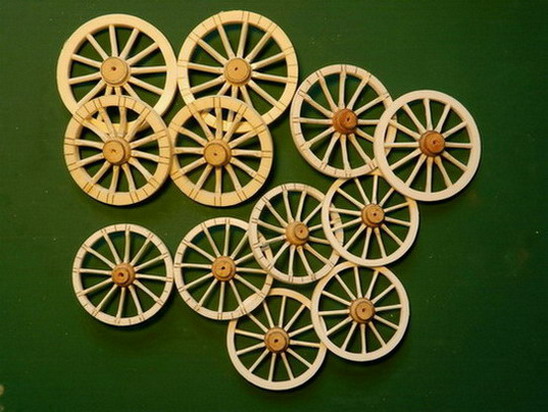

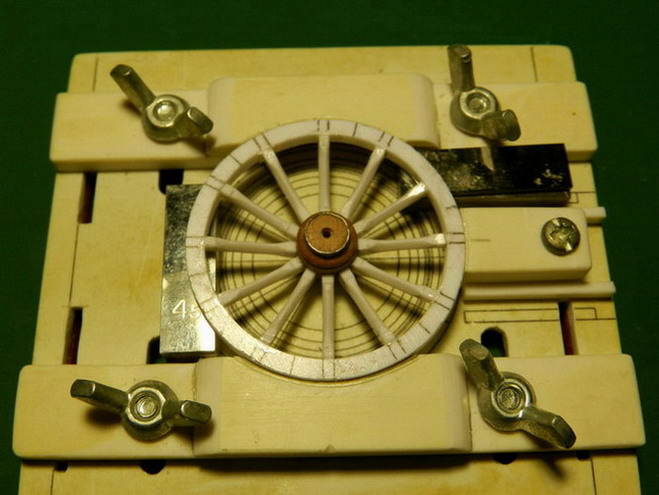

Наконец собрал все 12 колёс. Собирал в самодельном стане. Теперь решаю какие шины ставить. Из полированной нержавейки или полистирола, с последующей покраской металликом.

[Дмитрий Шишков]

Ювелирно! Мои восхищения!
С Уважением

[Войцехович]

Дмитрий Шишков, Спасибо. Но как муторно делать сразу много колёс.

[Никифоров Андрей]

Войцехович, Да...и сказать то нечего.Сергей Васильевич,мои вам комплименты.
