Первые Кристи

[barsiq]

Итак,

Вычерчены и отданы на резку:

- бока боевого и моторного отсека
- дно
- зад
- система шпангоутов
- подвижные кулисы для тележек
- крепления задних колёс
- 24 трака

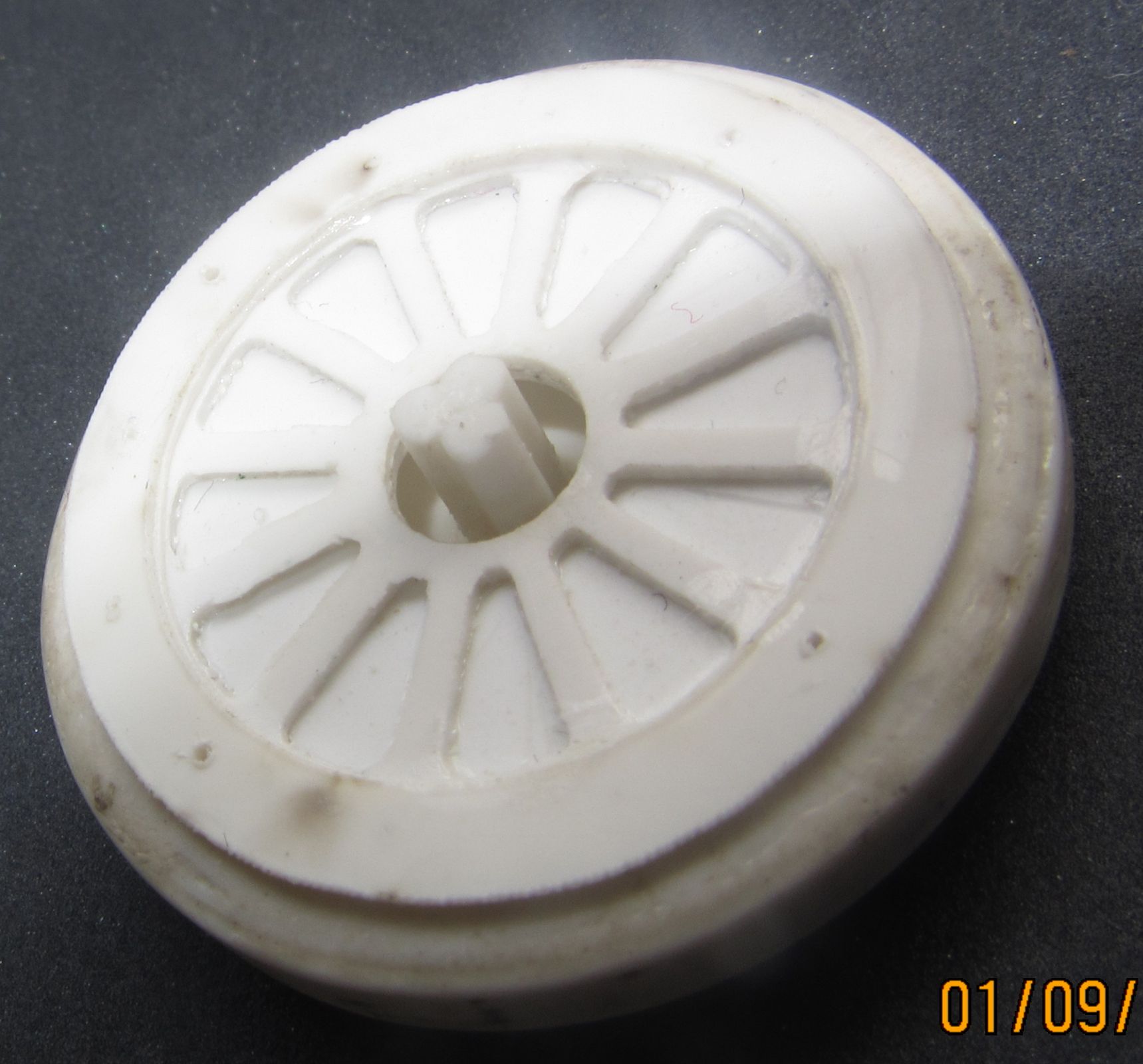

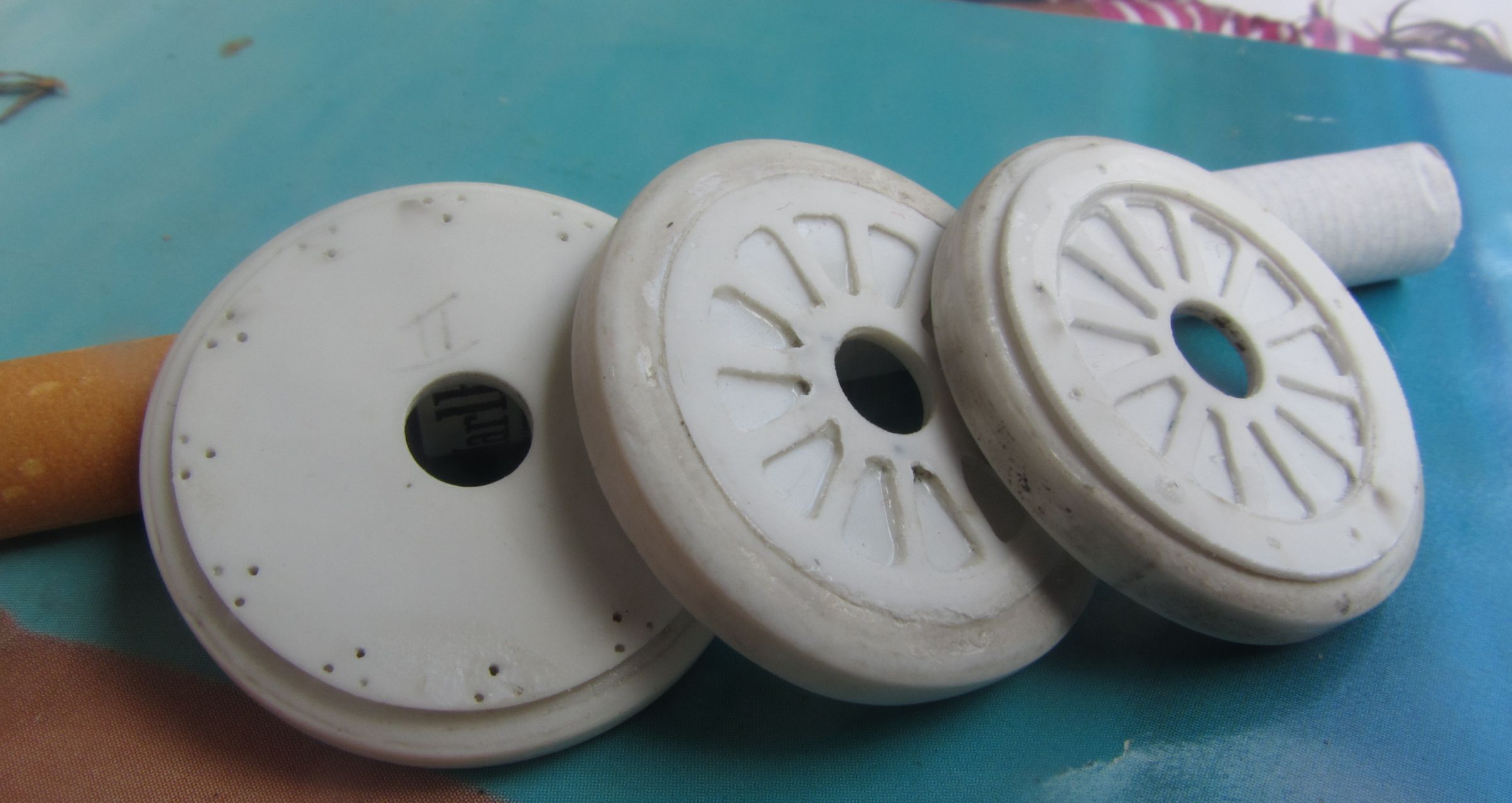

Когда я делал колёса то особо не задумывался как они были установлены на прототипе. Поэтому совершил ошибку. Это мне сложно описать словами, вечером выложу снимки и схему как оно должно быть. Практически это не драма, надо сточить полмиллиметра с ровной поверхности и наклеить новый слой.

На передних колёсах будет подобная проблема, и даже похлеще, ибо в отличии от задних крепления передних колёс хорошо видны. Но этим, как и самим носом и верхом, я займусь в следующем подходе.

Так же неясно, крутилась ли видимая часть втулки вместе с колесом. Я склонен полагать что нет, но на всякий случай делаю так чтобы оба варианта можно было реализовать.

Гусеницей я решил занятся в конце. Подсобираю пока куски для монтажа танка, а остальное (требует принятия ряда финальных решений) потом буду думать. Уж больно охота иметь рабочие траки. Попробовал сделать шарниры из полистиролового прутика в 1 мм. Дырочку просверлить ещё можно, а вот красиво приклеить сложнее - клей разъедает эти деталюшки.
Можно конечно делать колечки из бронзовой трубочки, у меня такая даже есть. Но объём работ честно говоря пугает, ведь 8 колечек на трак.

Есть реальный шанс начать работу на этих выходных.

[barsiq]

К сожалению нарисовать схему так и не вышло. Я объясню мою ошибку и крепление колёс иначе.

[barsiq]

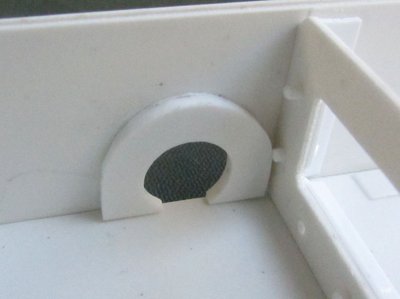

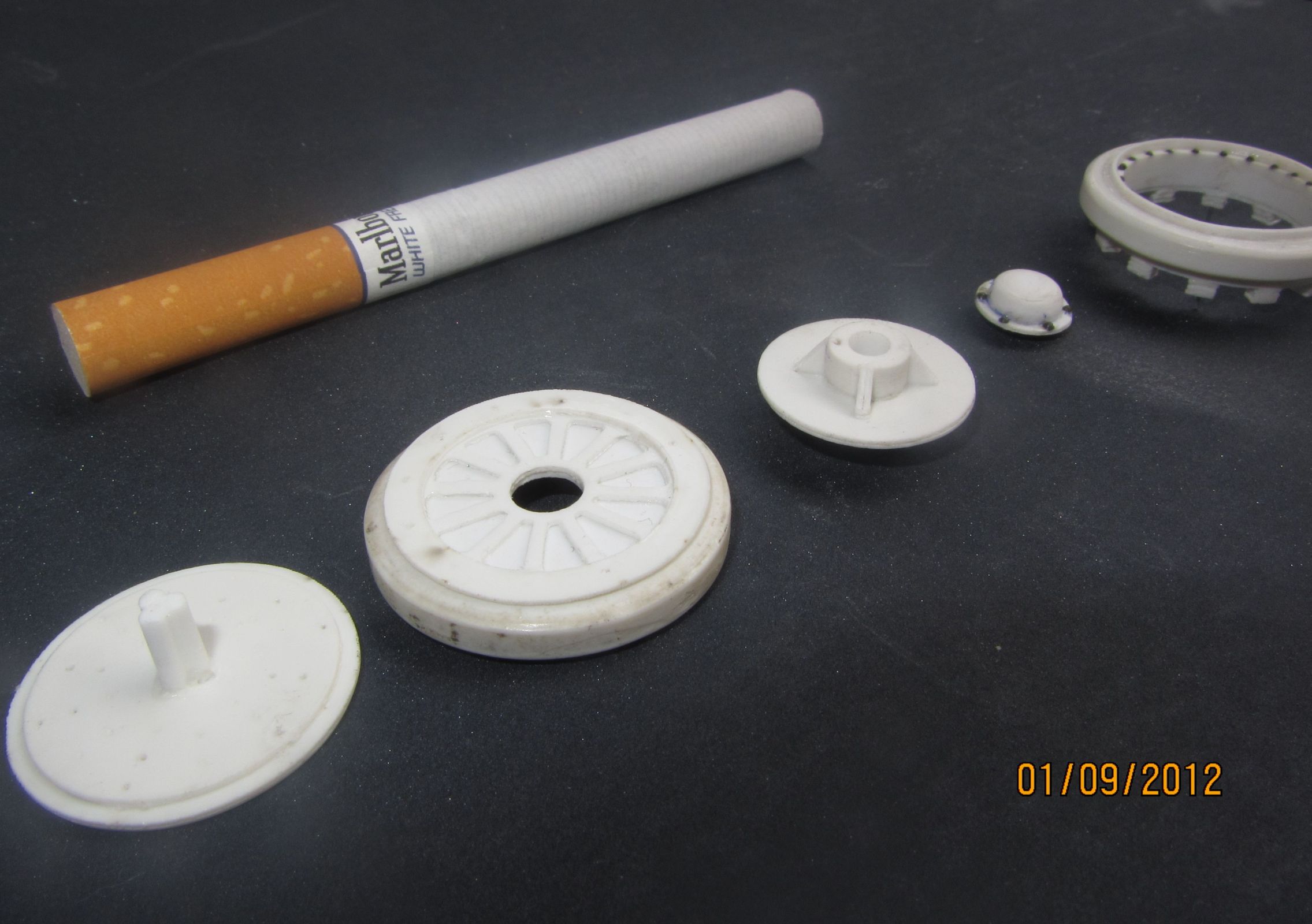

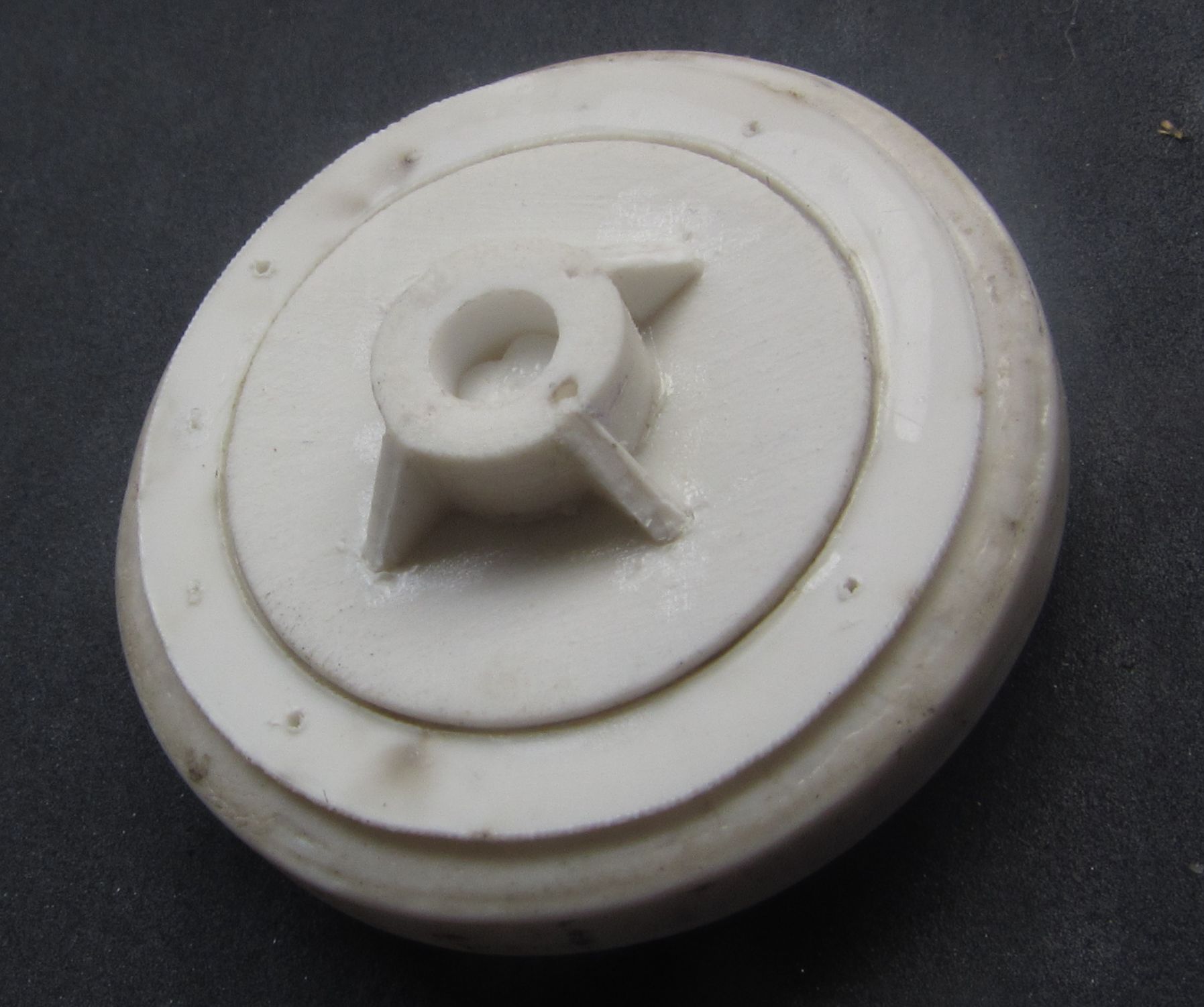

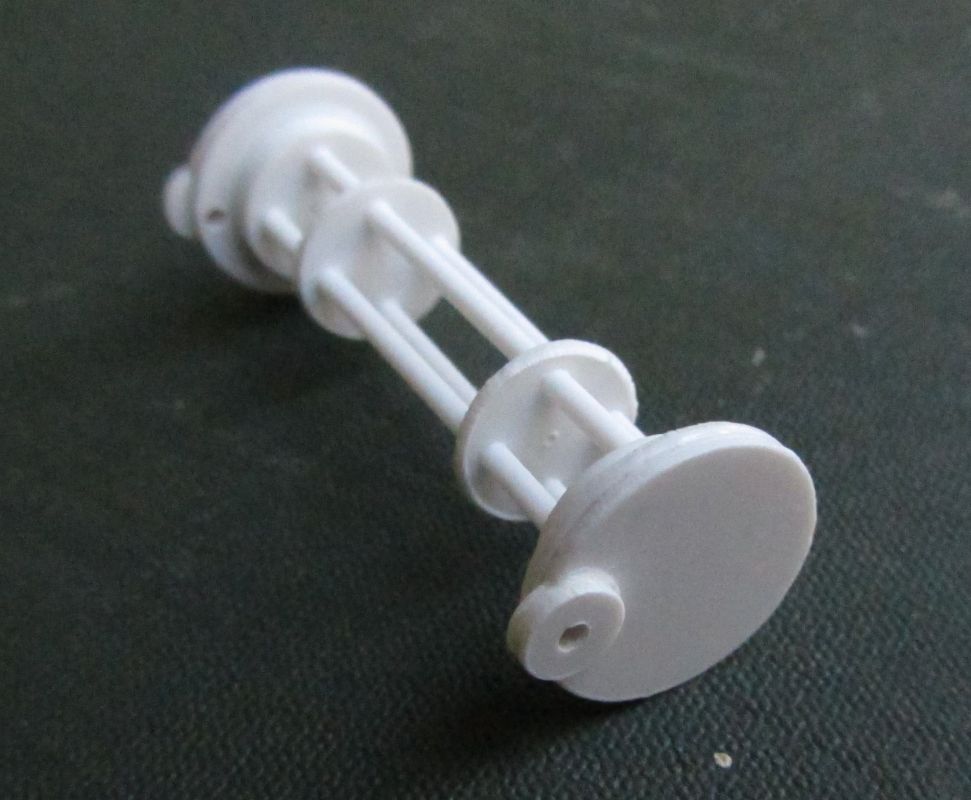

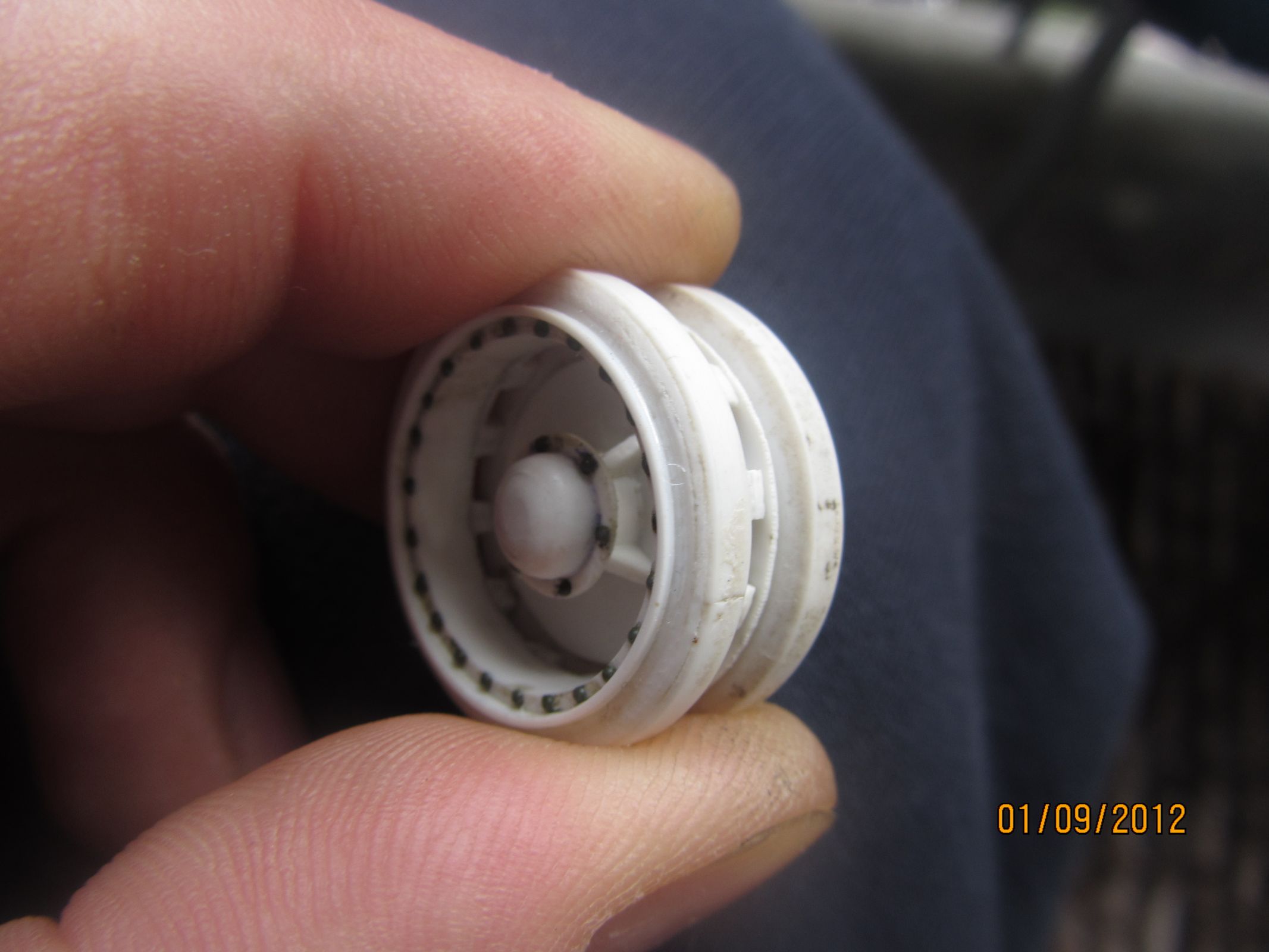

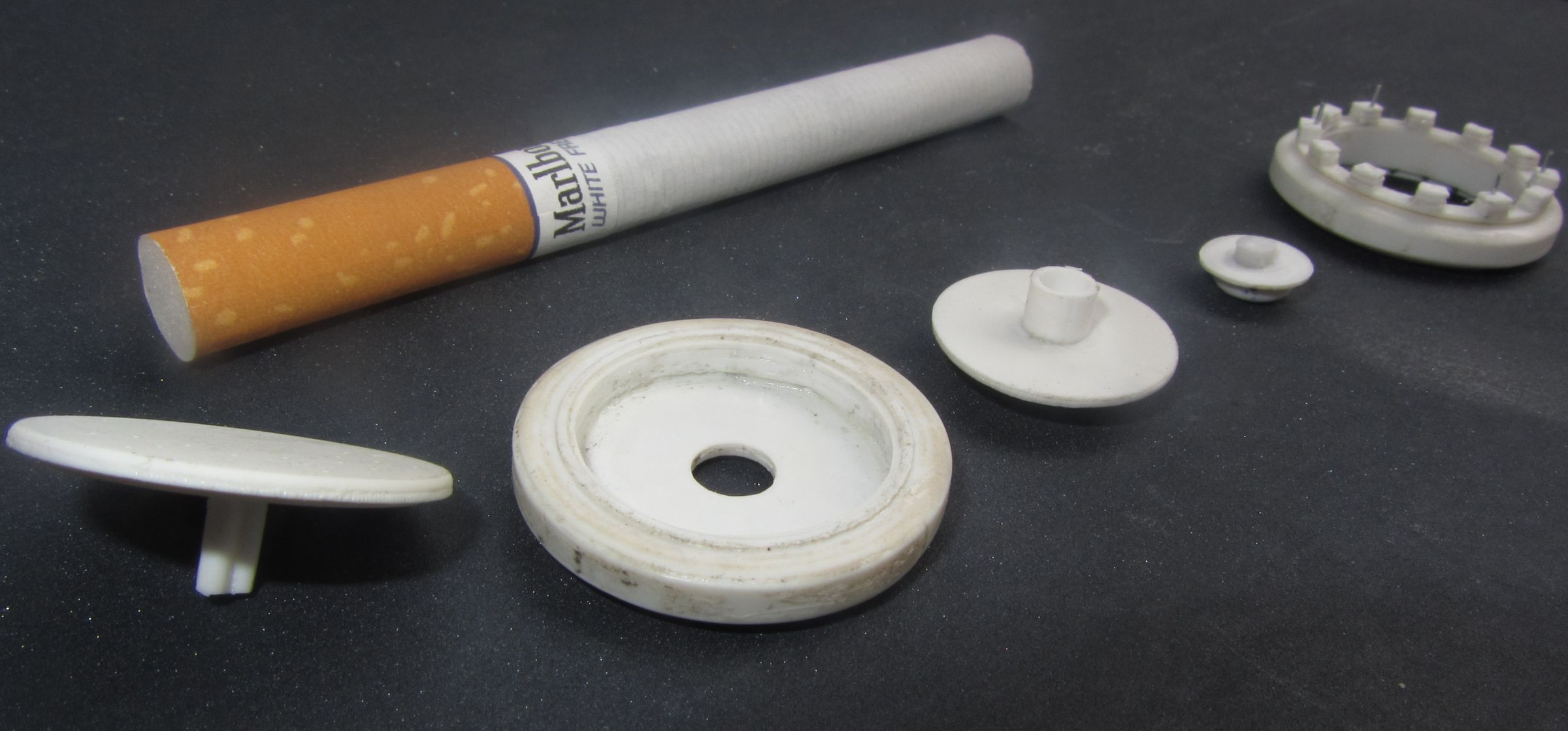

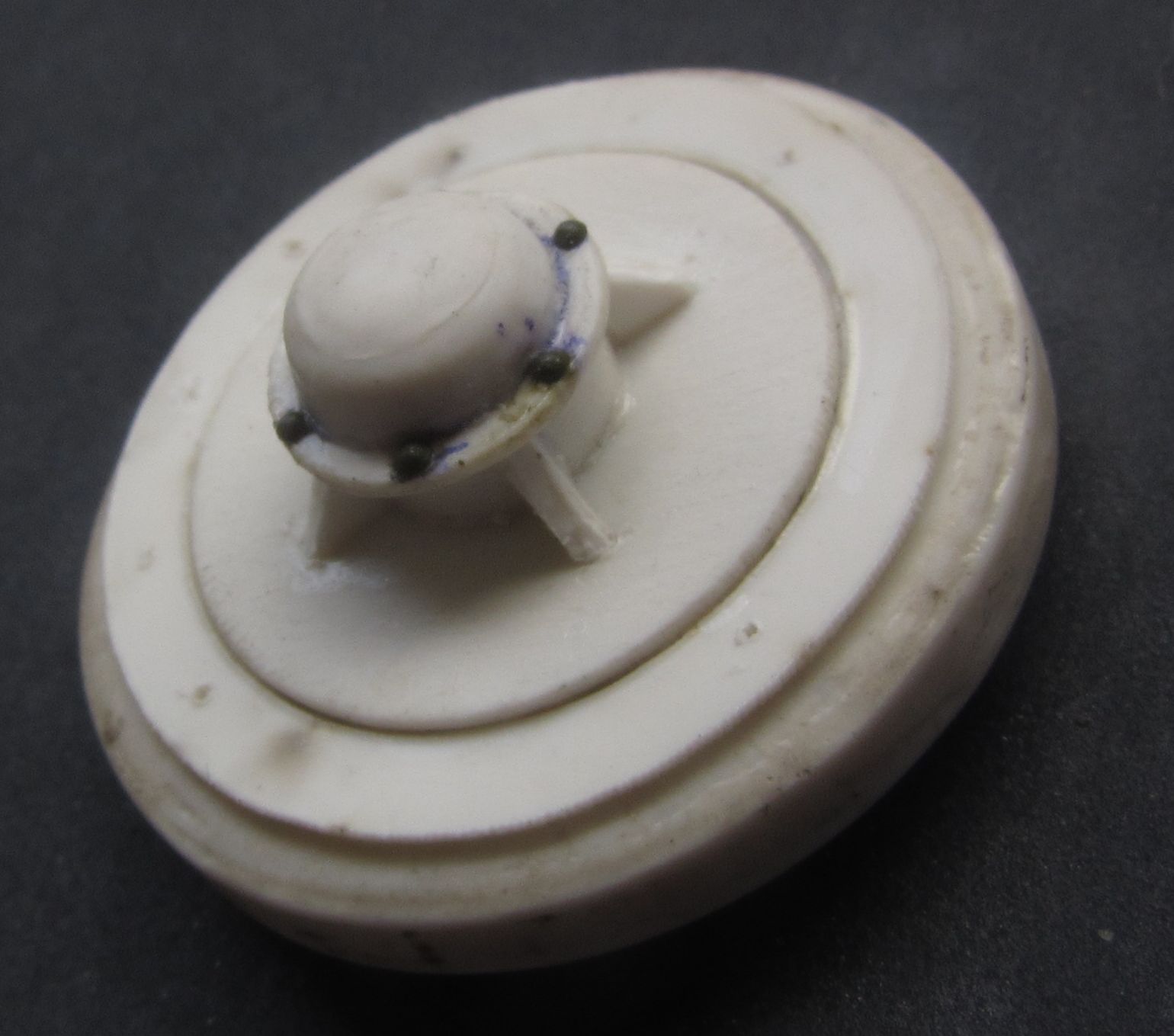

Крепление колеса.

[soldger]

Итак,

Вычерчены и отданы на резку:

.

А если не секрет, кто режет полистирол? Я обращался в несколько контор, которые работают с пластиками, везде мне отказывали. Мотивировка - полистирол лазером не режется, а плавится со вспениванием. Предлагали нарезать деталюшки из тонкого оргстекла, но с оргстеклом я работать не люблю.

[barsiq]

А если не секрет, кто режет полистирол?

У нас это небольшая контора в студенческом районе, которые режут в основном для студентов-архитекторов. Действительно, резать полистирол не просто, мы долго выбирали режим. Но выбрали Единственно что резать пластины толще полмиллиметра не выходит никак. Если интересно, могу попробовать выяснить настройки устройства.

[barsiq]

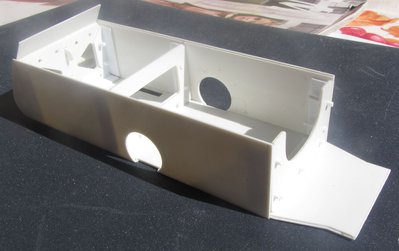

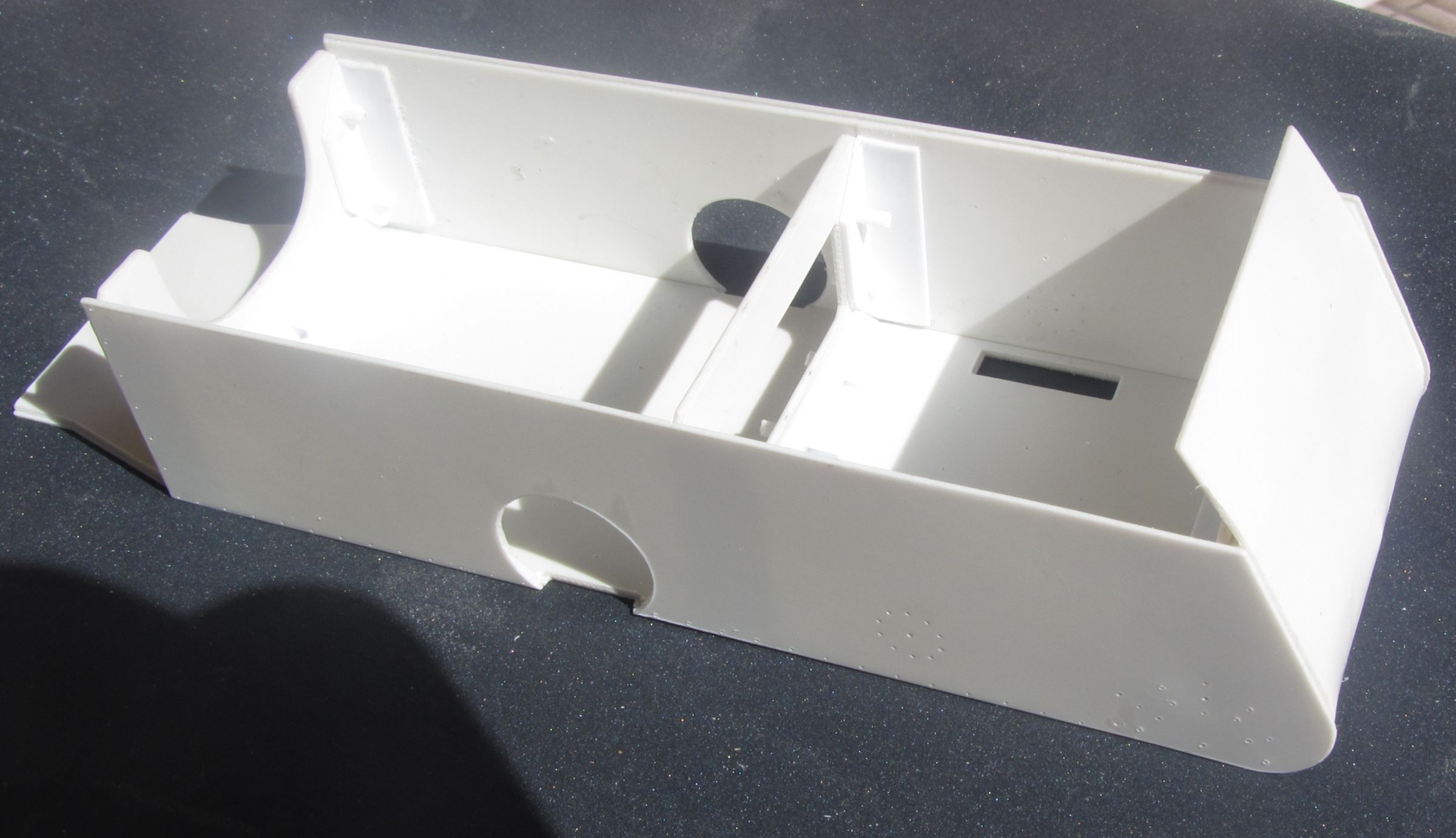

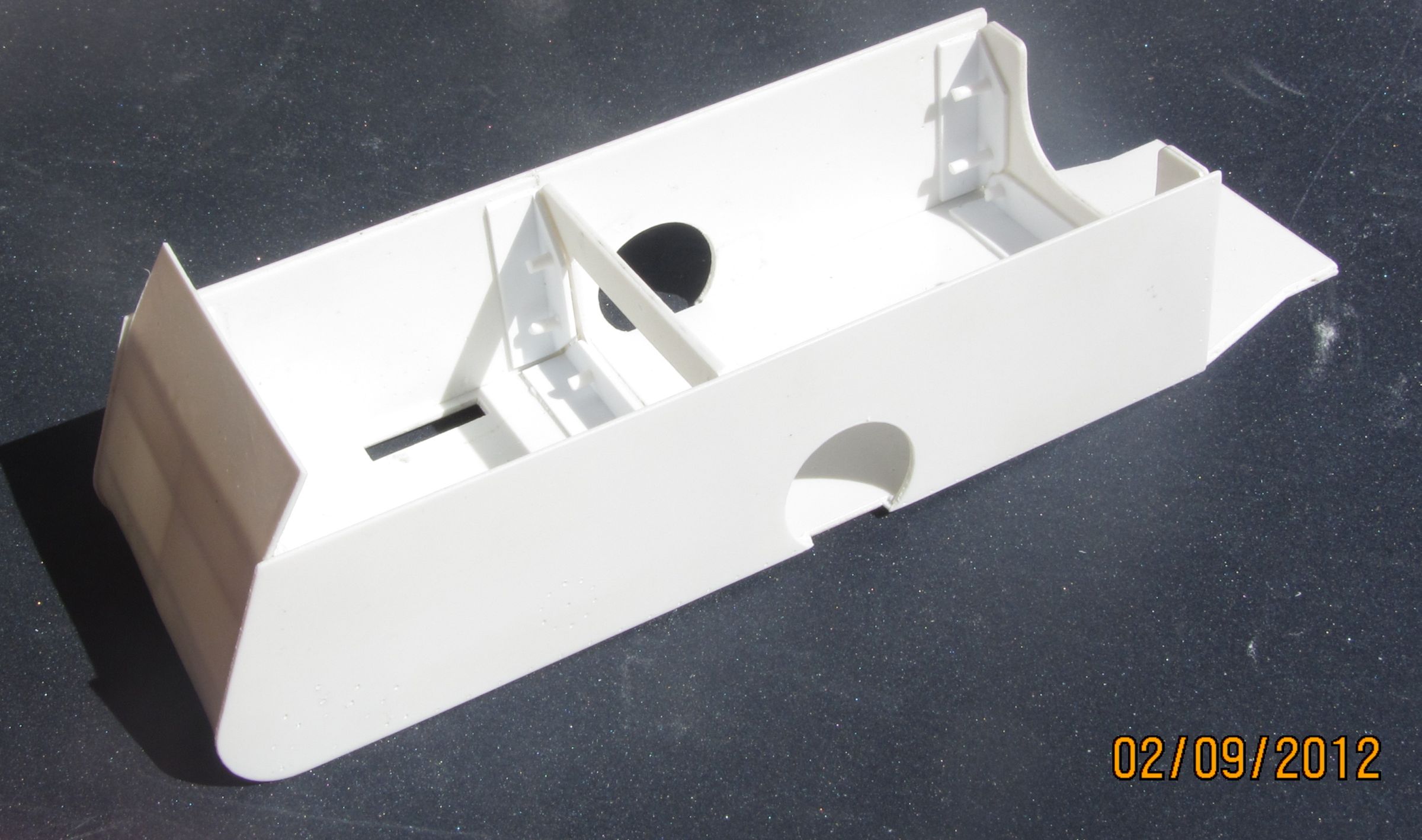

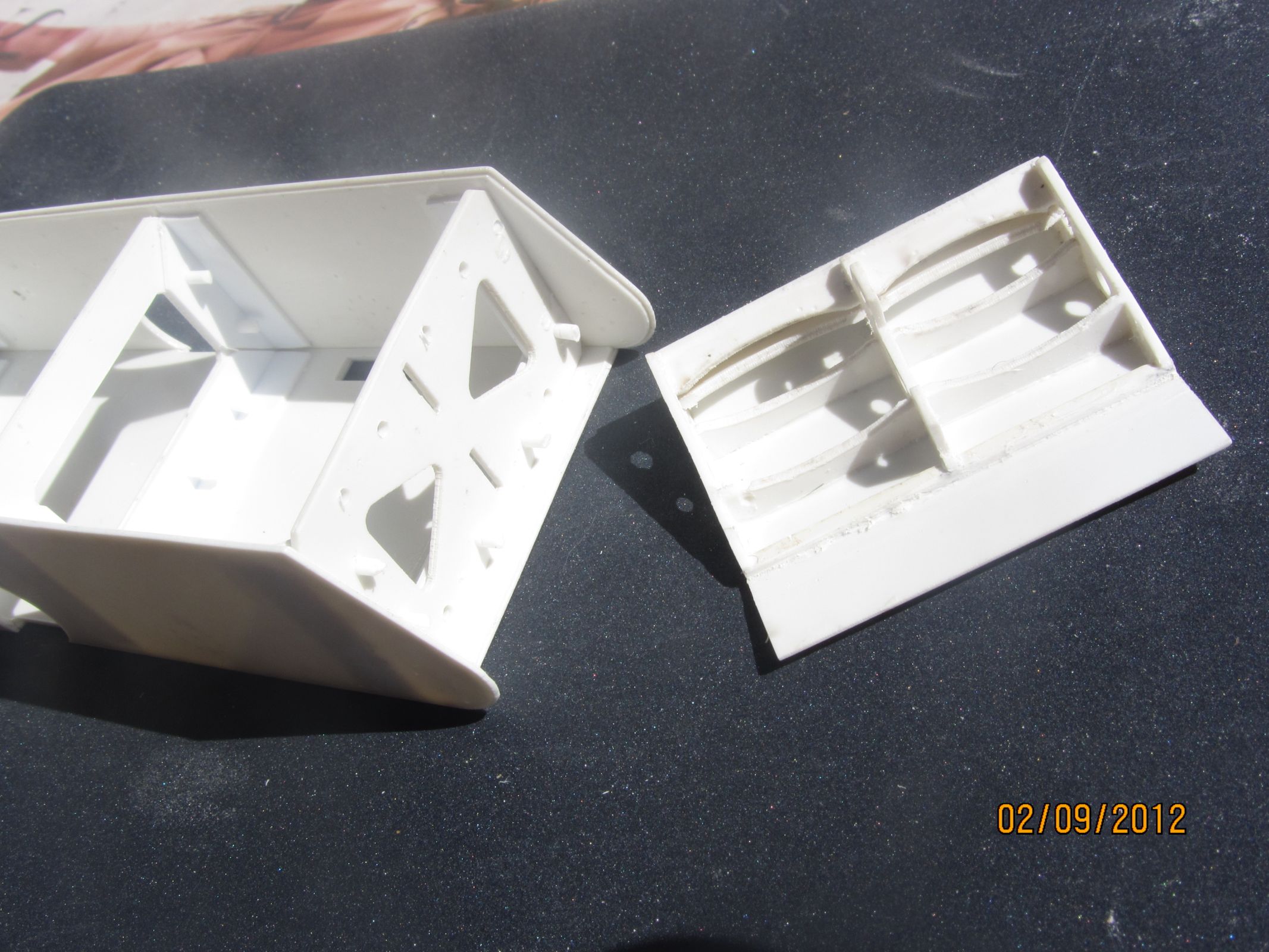

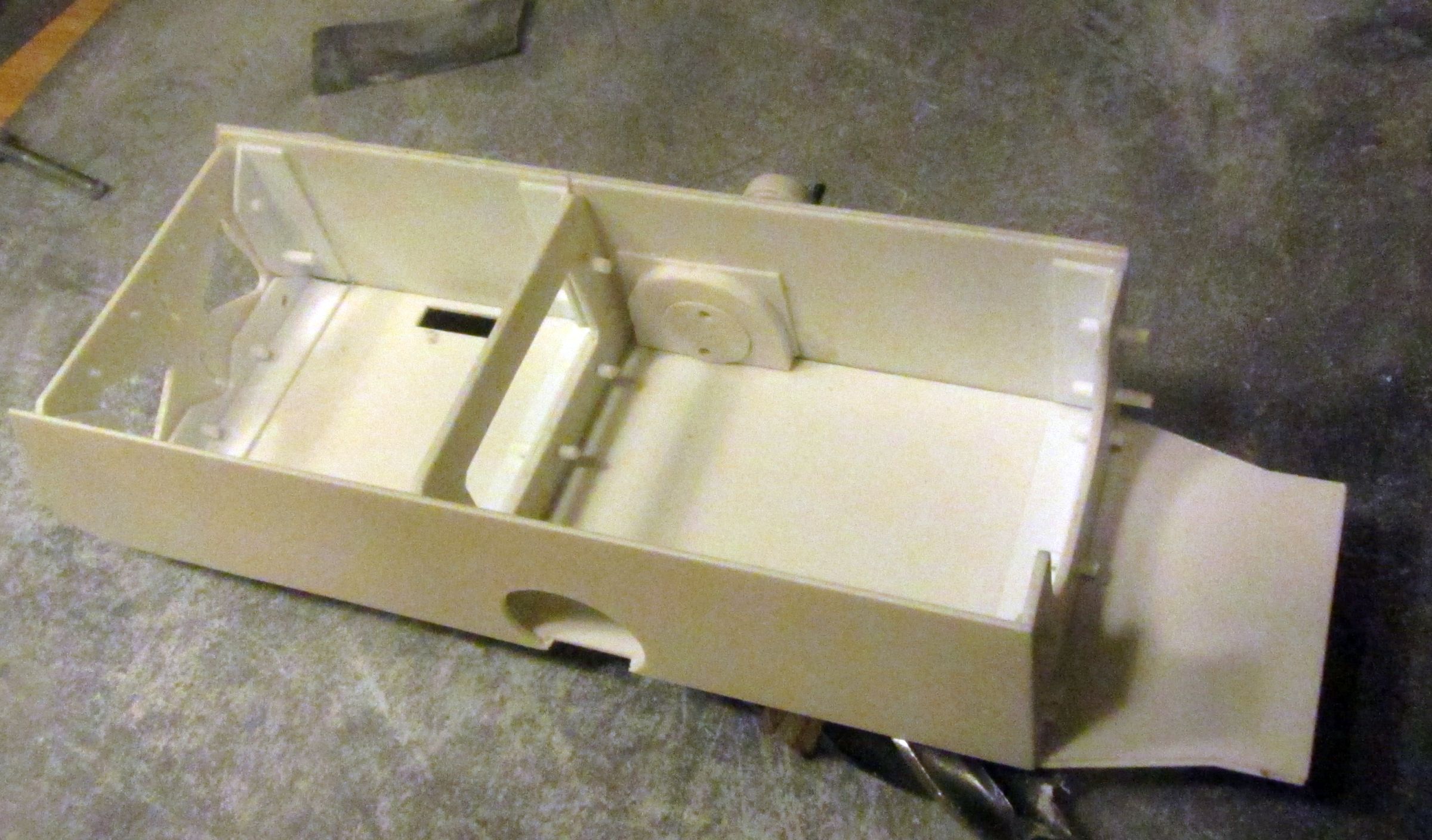

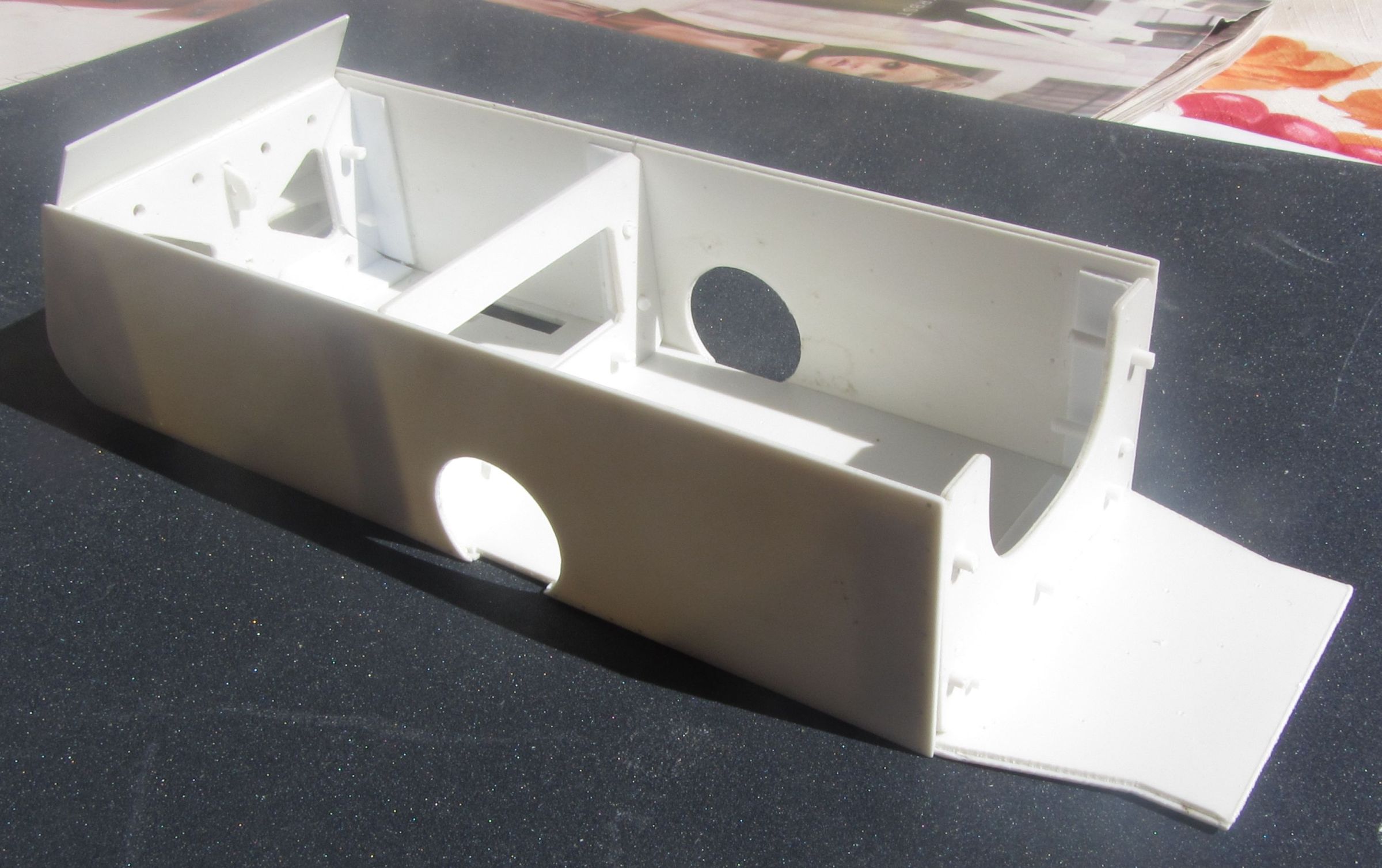

Коробочка.

[soldger]

Благодарю за оперативный ответ. Мне надо нарезать деталюшки толщиной как раз меньше полмилиметра. Теперь Ваш пример будет аргументом при переговорах с резчиками.

[barsiq]

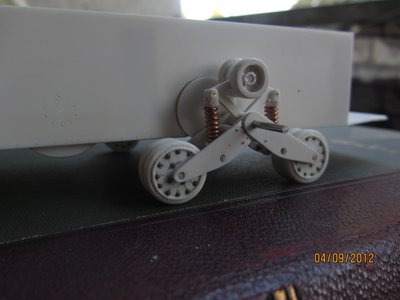

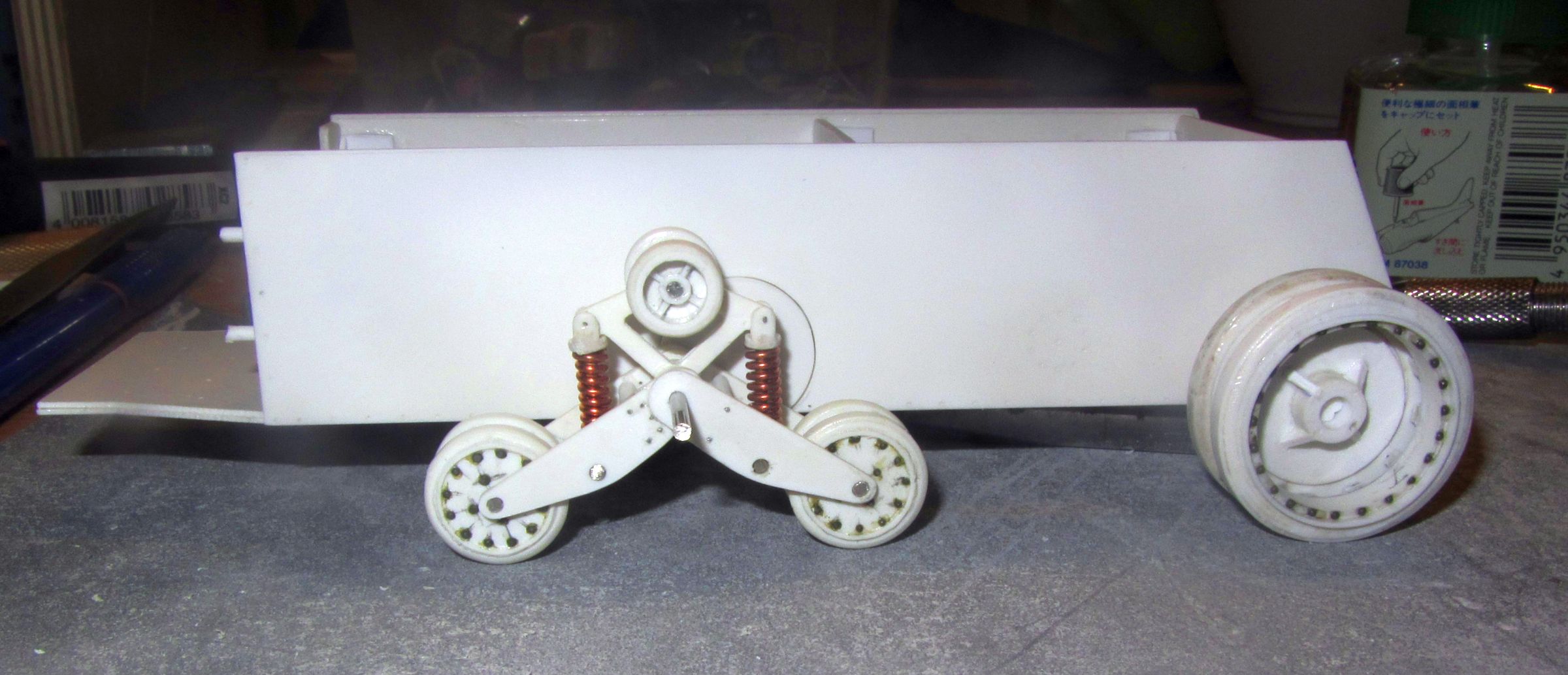

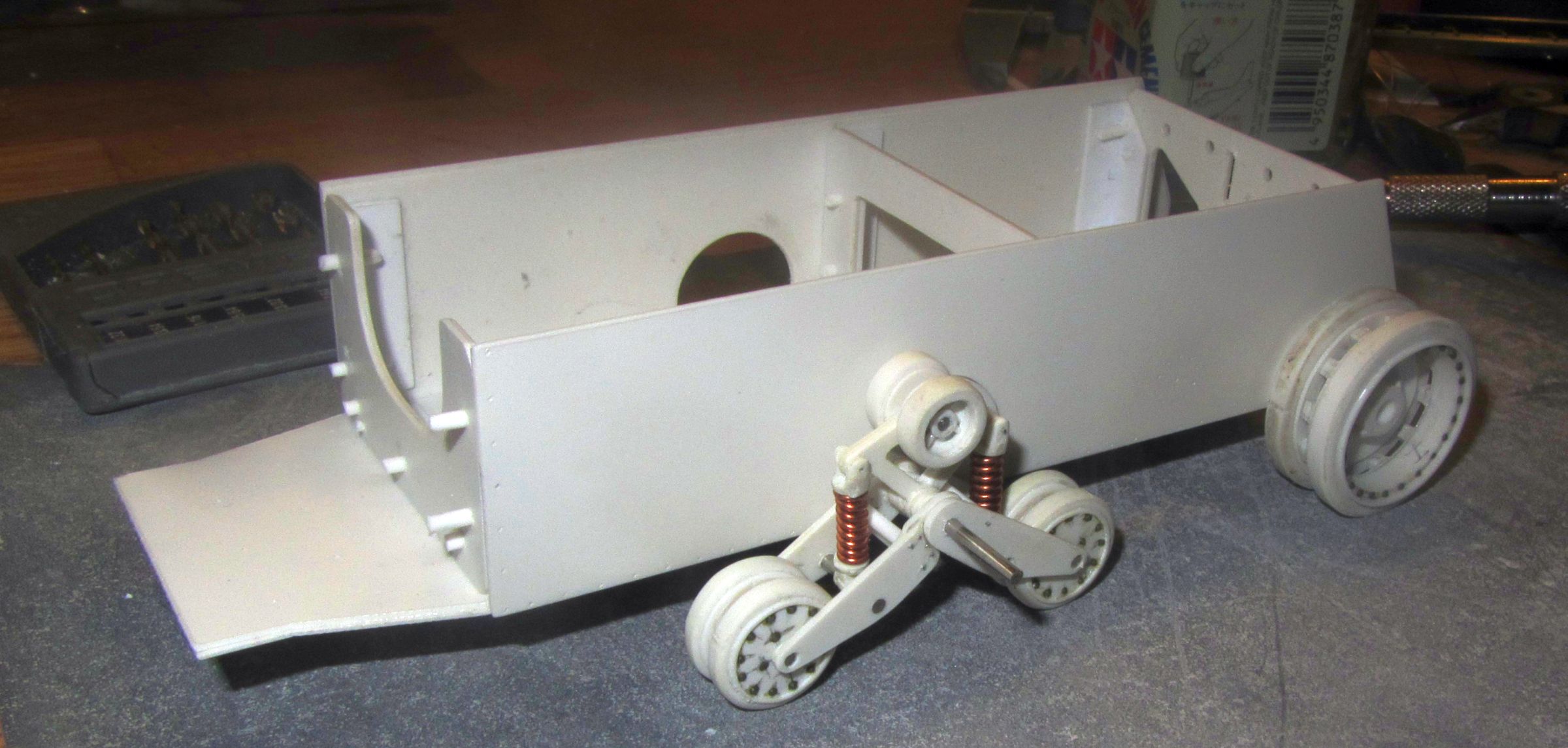

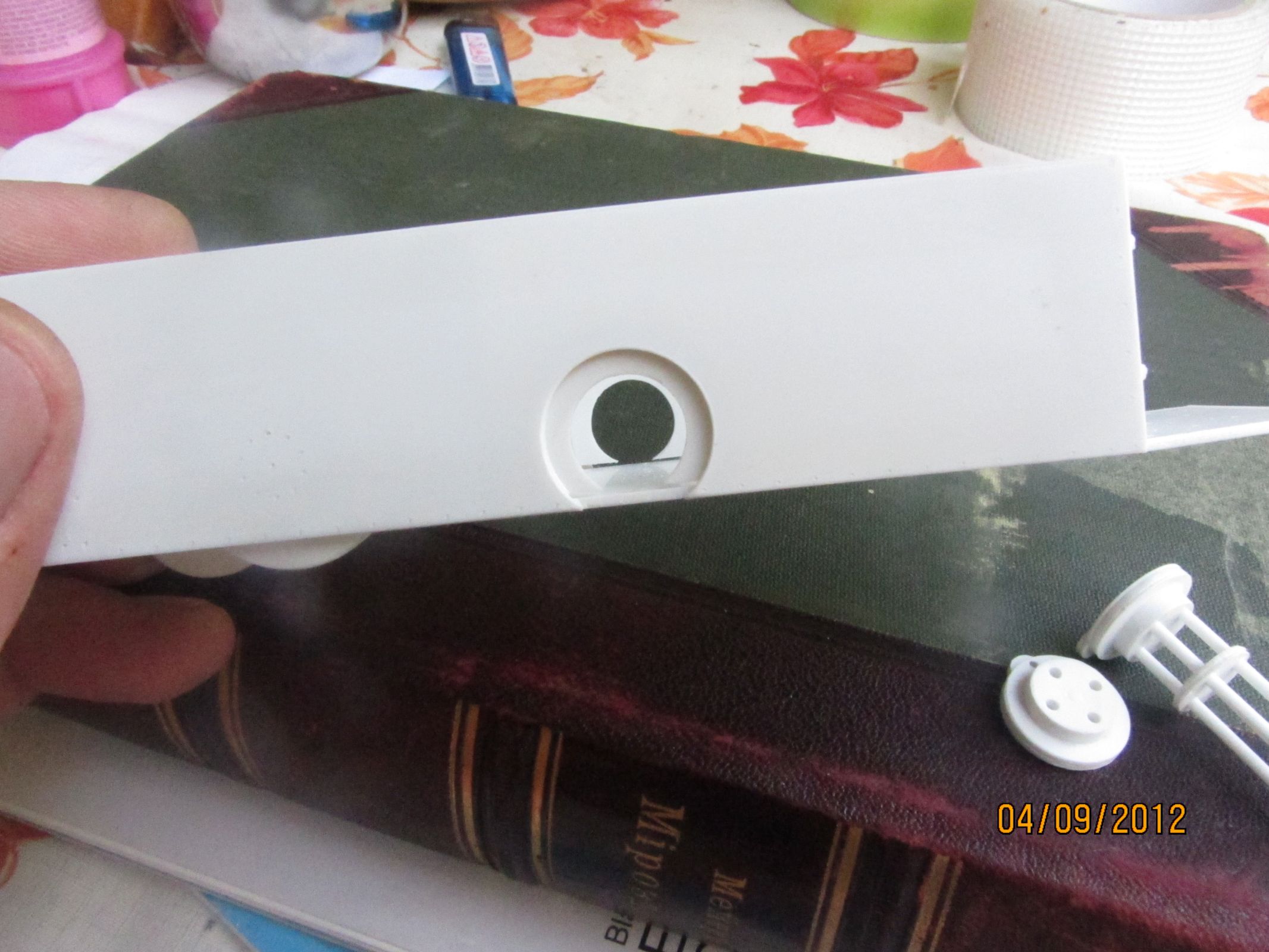

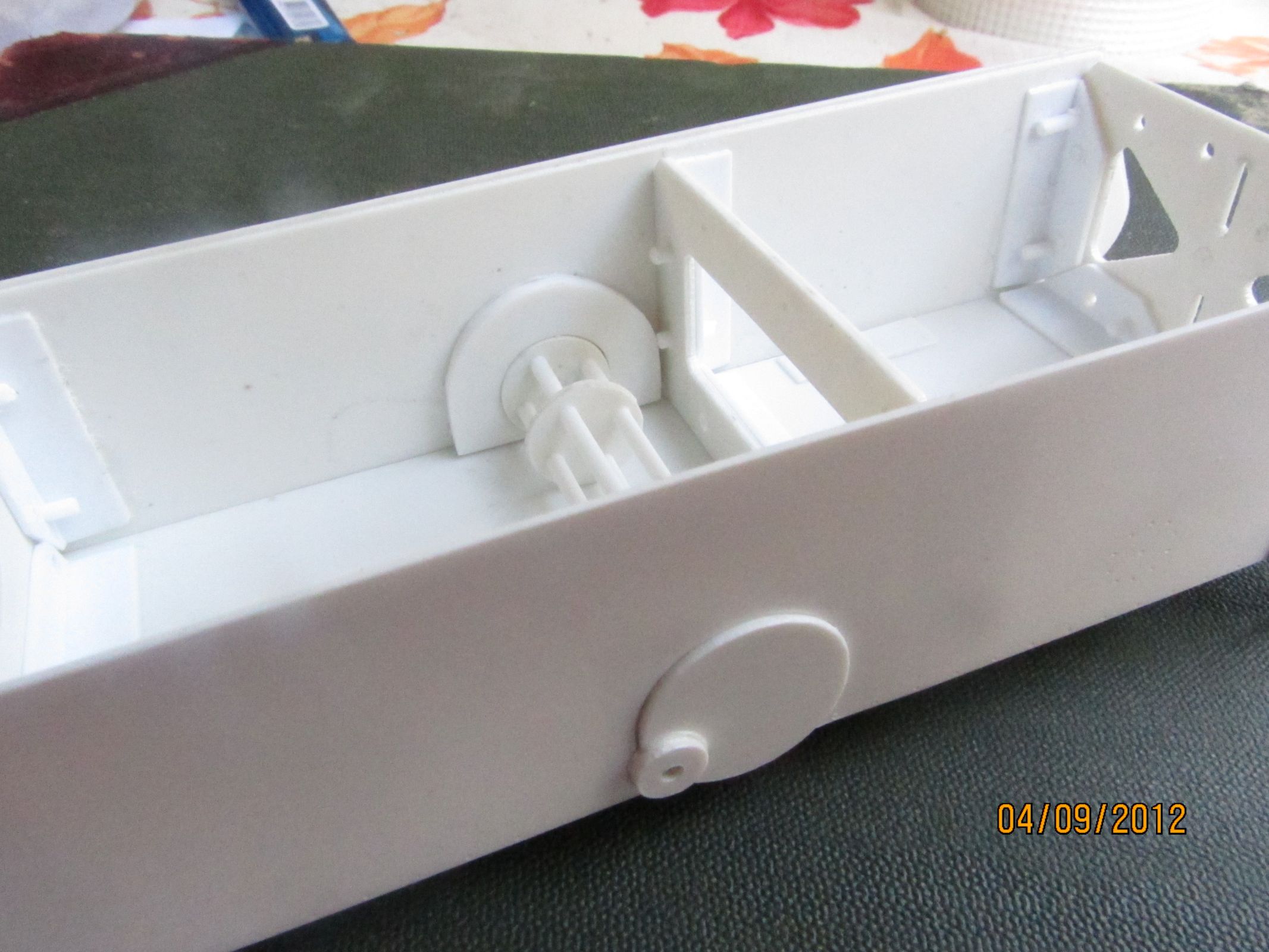

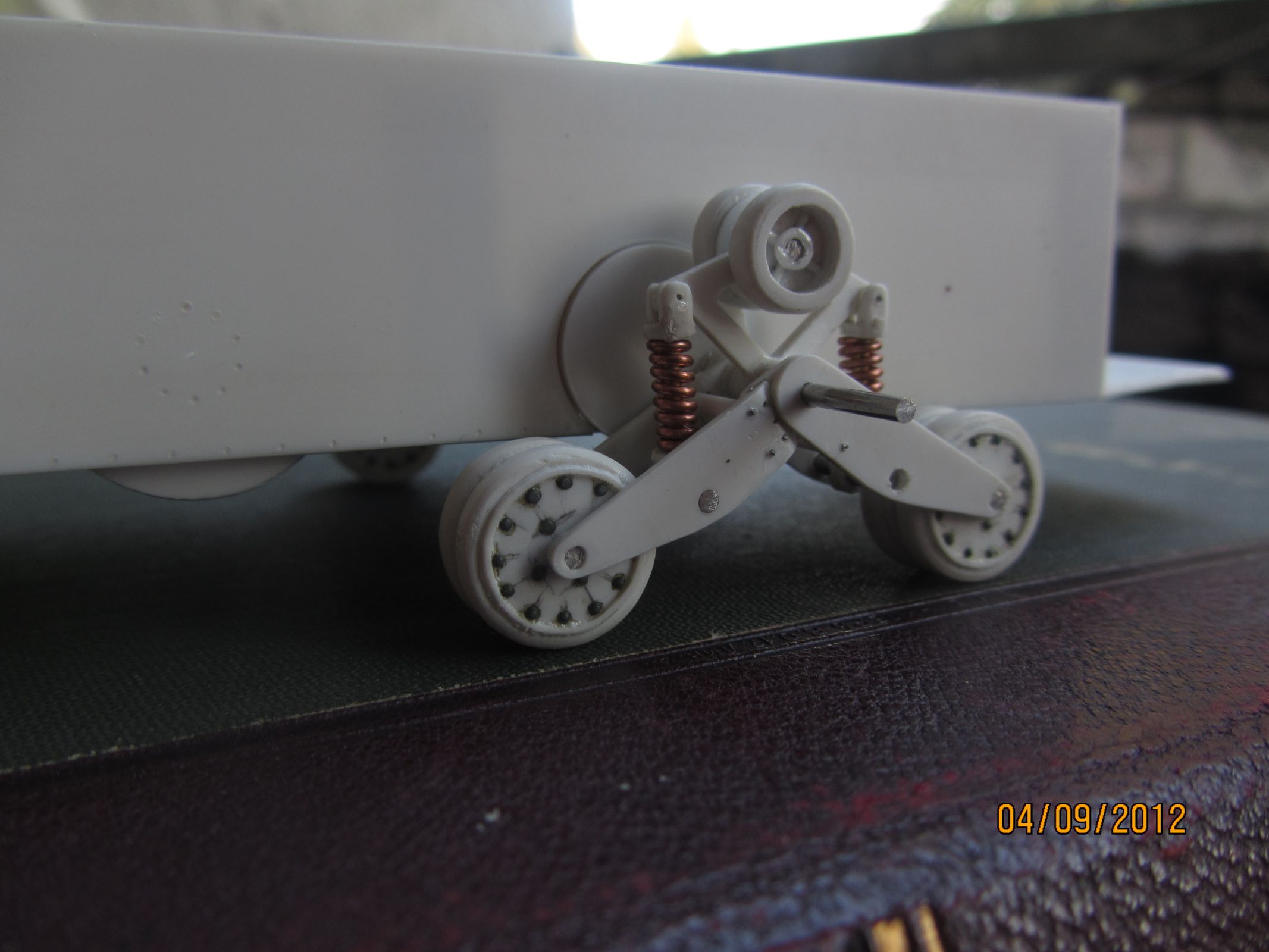

Вот как то так.

[barsiq]

Следующий этап работ:

- заставить себя собрать большой кусок гусеницы, дабы выверить растояние между задними колёсами и бортом кузова;
- доделать и приклеить полуоси задних колёс к кузову (бортам);
- шпаклевать;
- ну и начинать обдумывать нос, крышу МТО, башни и гусеничные полки.

Зад буду финально делать когда будет крышка корпуса.
Заказал болты и заклёпки. Если повезёт будут в конце месяца.

Ну и надо как то начитать грундировать всё это, а я, блин, последний раз наверное в прошлом веке красил.

[barsiq]

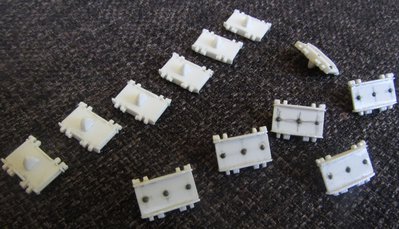

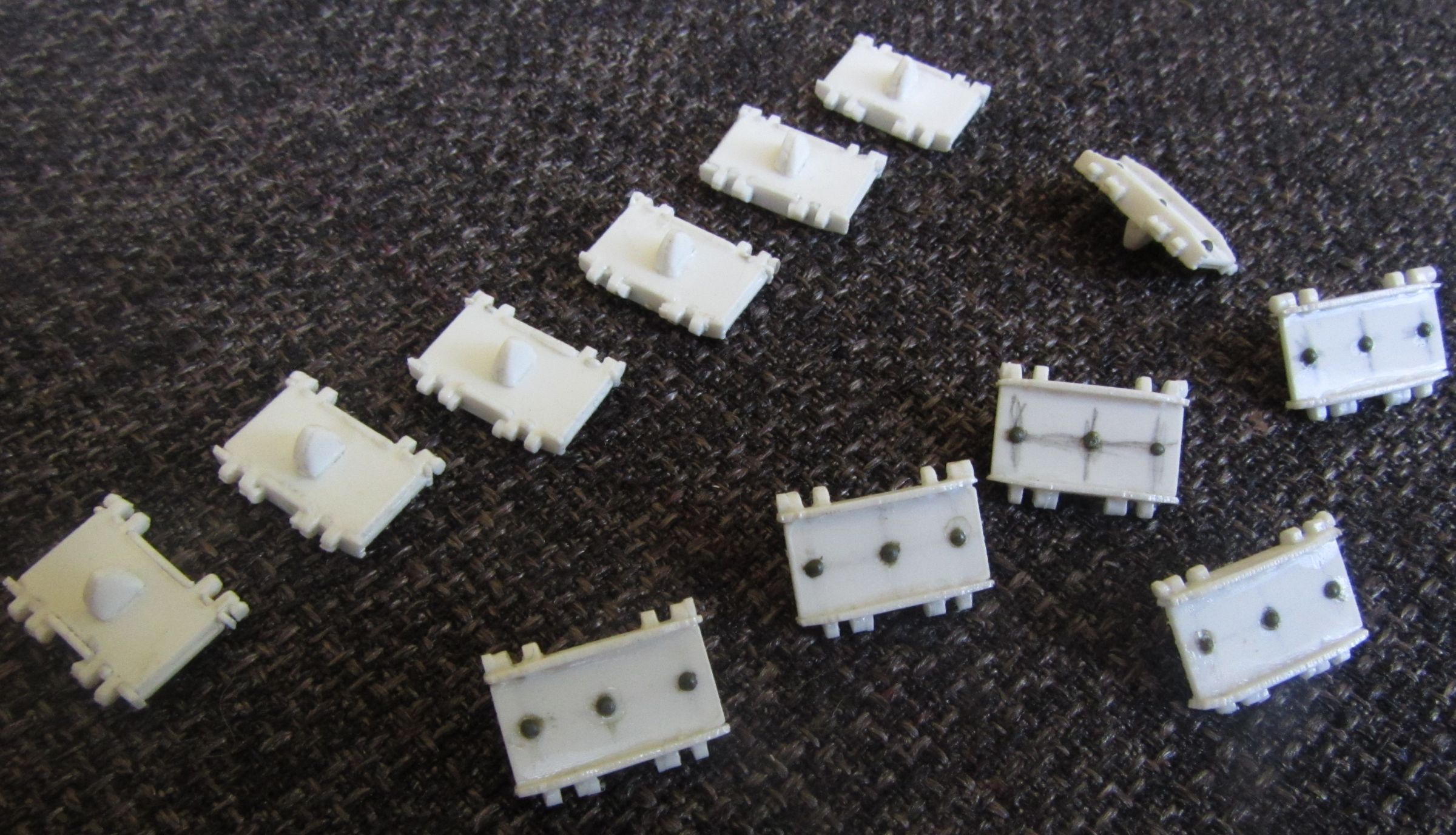

Последние дни собираю траки, за ежедневные 2-3 часа получается собрать 3 штуки.
Новый лэйаут траков вышел посимпатичнее старого, во время и после сборки ничего не надо пилить и точить, траки выходят одинаковые.
Сильно бережет время и невры полистироловый прутик диаметром 1 мм (от Evergreen). Из него режутся шайбы для концов шарниров.
Так как я уменьшил высоту грутнозацепов до масштабной, то одна из деталюшек получается совсем тонкая, и норовит сломаться и потеряться.

Старые траки я решил не использовать вообще, они раздражают своей топорностью.

[barsiq]

От Evergreen кроме прутика в 1мм я использую прутик в 1,6 мм (все штырьки, костыли тележек), трубку в 4.8мм внешний диаметр (крепления задних колёс) и крупный уголок (крепление деталей корпуса к шпангоутам).
Все заклёпки до сих пор срезаются со старого крашенного эмхаровского ромба, их вполне должно ещё хватить на гусеницы (3 заклёпки на трак). На саму модель заказаны мастерклубовские заклёпки и болты.

[Дмитрий Ефремов]

Грандиозность (в плане исполнения) впечатляет и вызывает восхищение. Жду не дождусь итогового результата.

[barsiq]

Грандиозность (в плане исполнения) впечатляет и вызывает восхищение. Жду не дождусь итогового результата.

Большое спасибо. Я тоже жду с нетерпением.

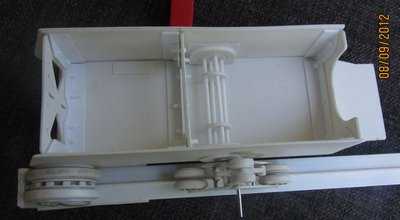

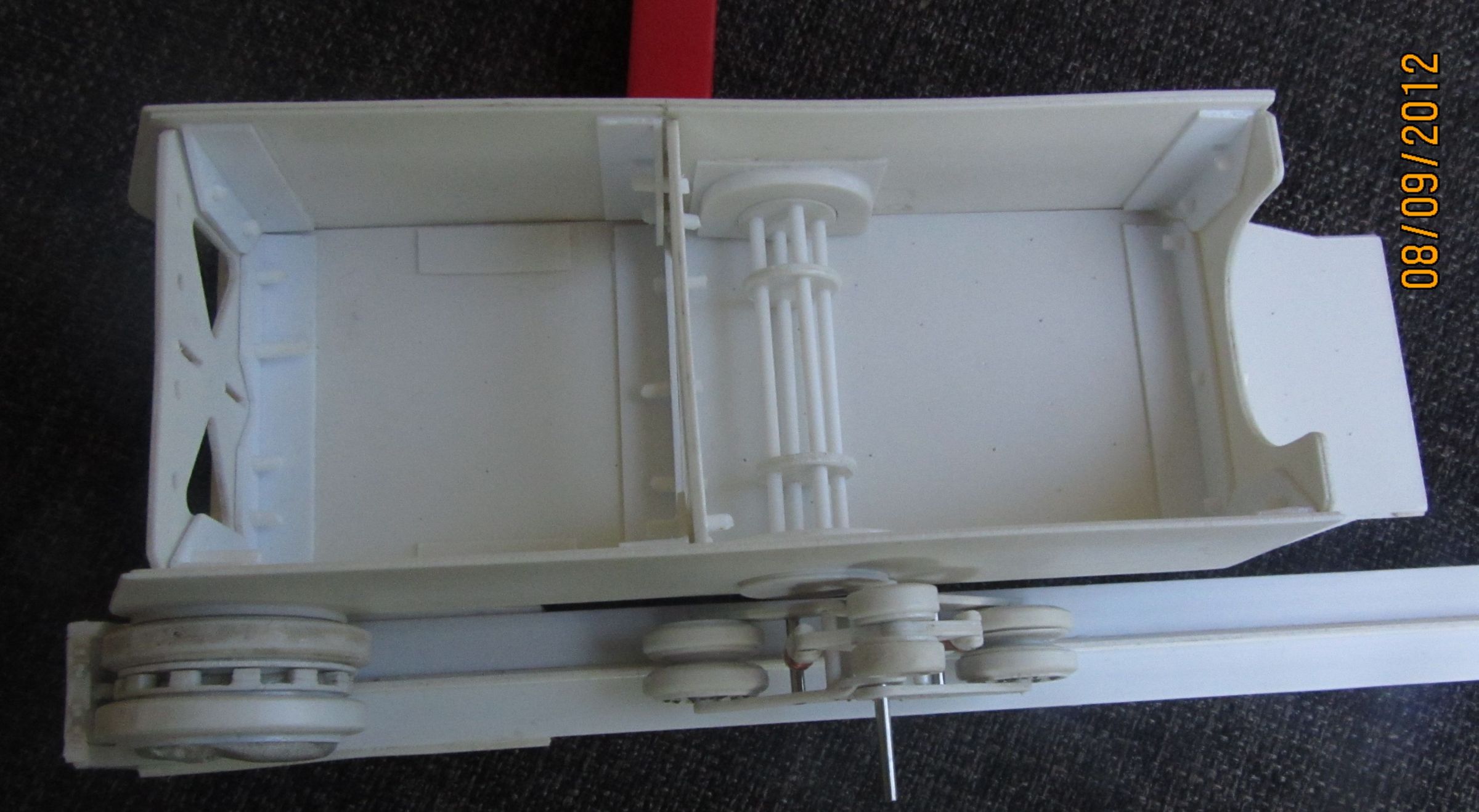

Почему-то я не сообразил раньше, но чтобы выверить паралельность траков к борту, сами траки не обязательны.

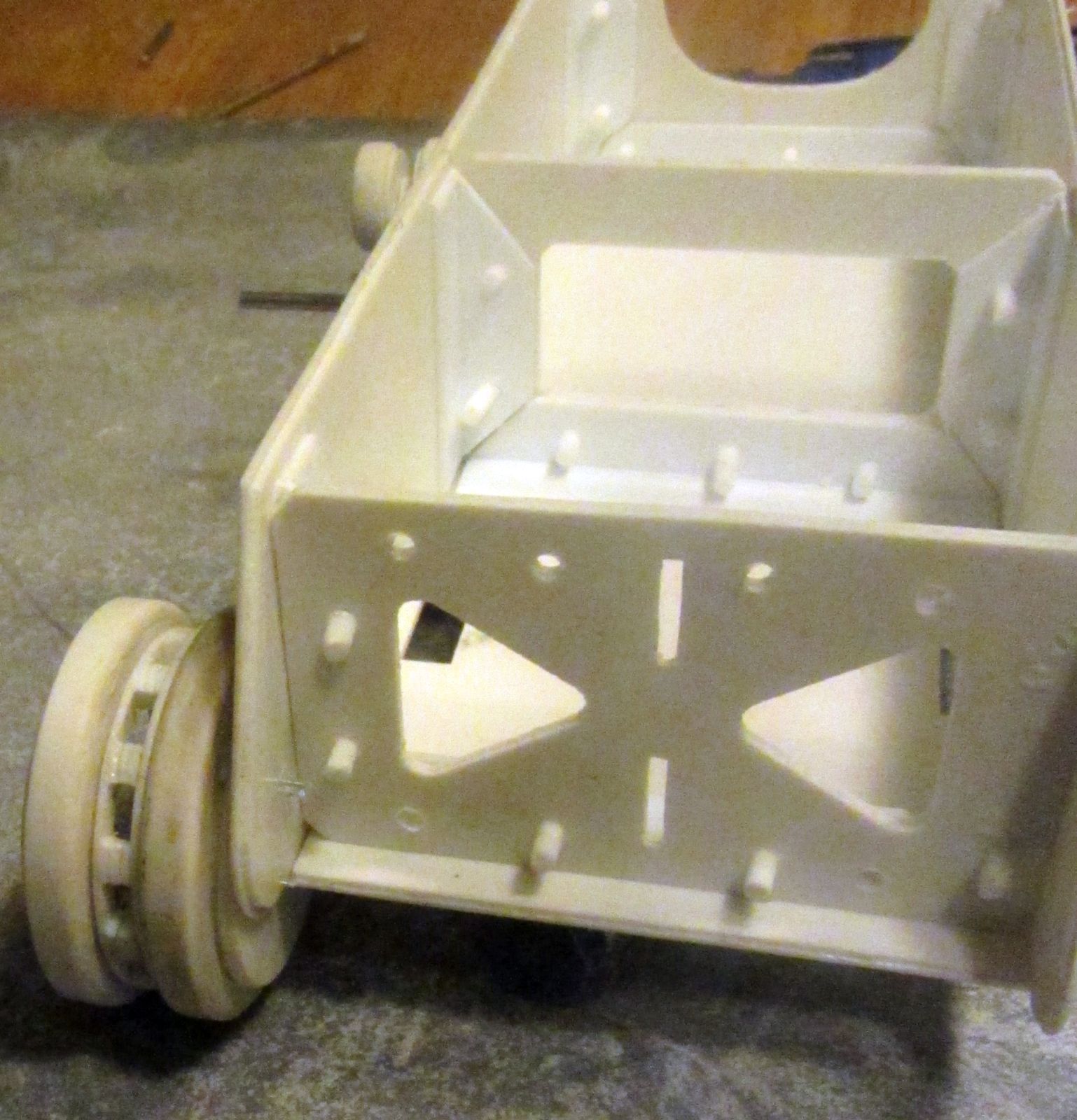

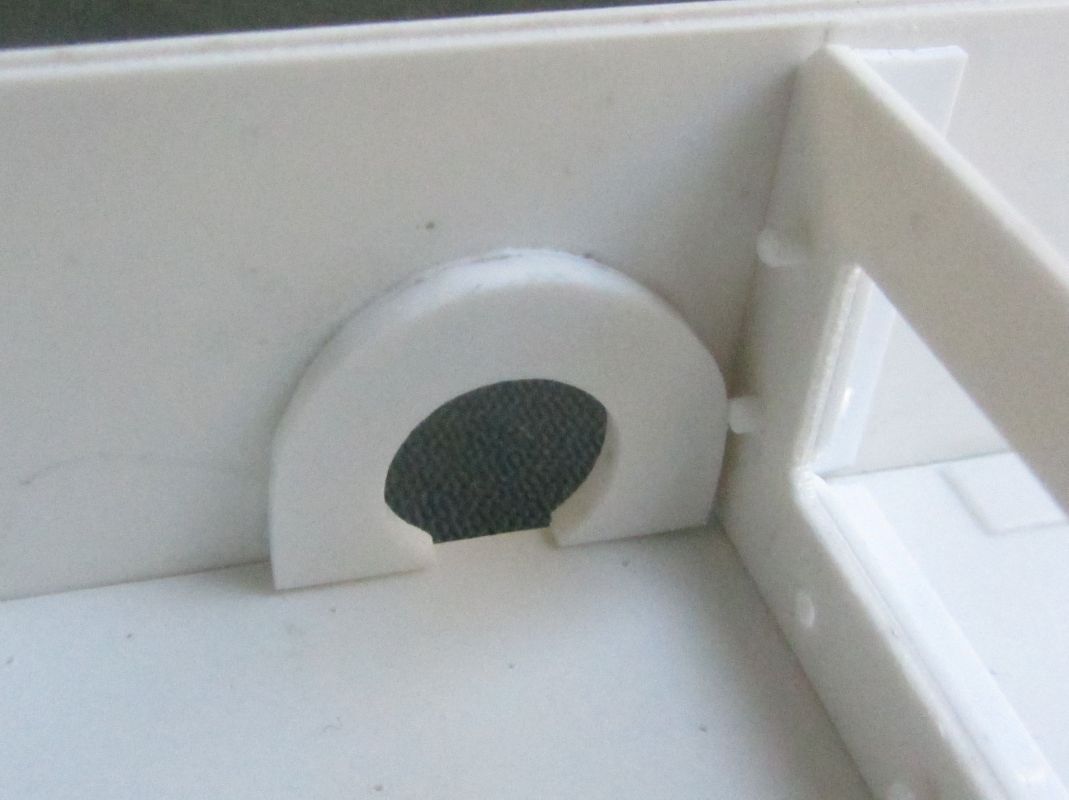

Я сделал лекалу и промерил ей. Приёмники задних колёс приклеены к бортам.

Ну и понемногу собираются траки, уже есть 12 Всего на танк их нужно 100-104 шт на оба борта.

[SerijVolk]

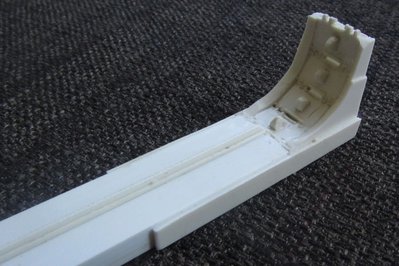

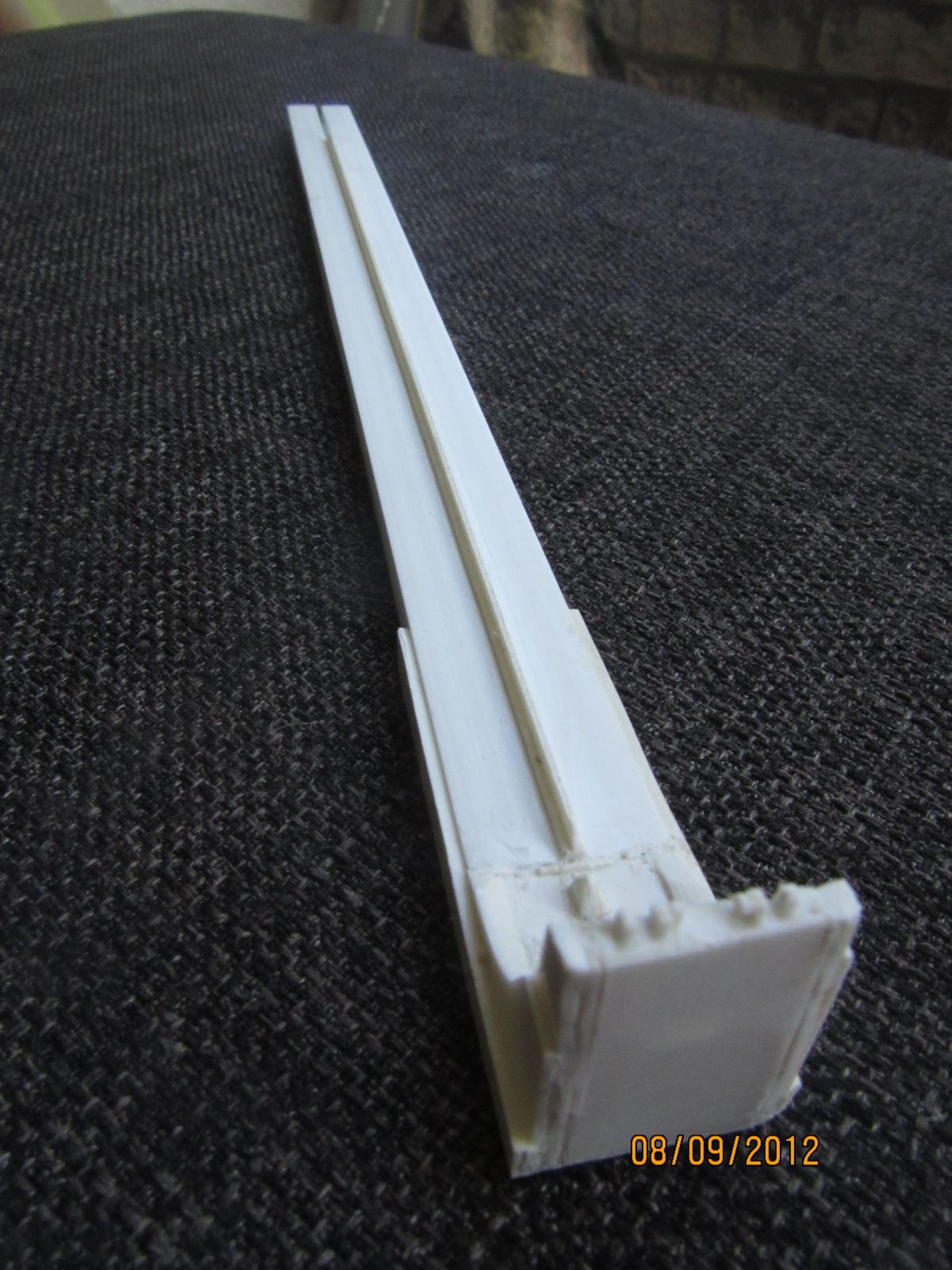

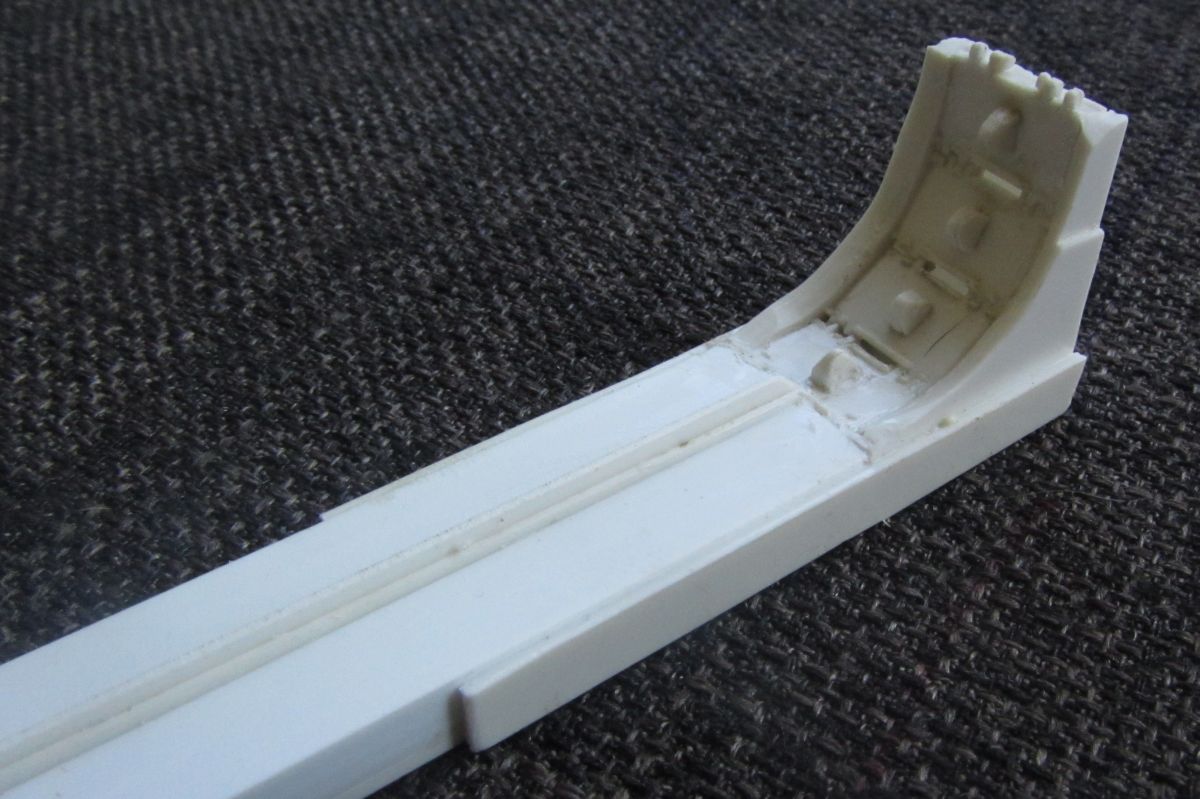

Лекало.

[barsiq]

Итак, насобирал 24 трака; больше нарезки нет, всю переработал.
Звенья в блоки пока решил не собирать.

В близжайшую неделю буду бездельничать и обдумывать как жить дальше.

До покраски осталось сделать:

1. Нос.
2. Крышка корпуса.
3. Башни и вооружение.
4. Надгусеничные полки.
5. 80 траков.
6. Обвес
7. Финиш

К пунктам:
1. Собираюсь сделать систему каркасов, но с учётом ошибок кормы. Ну и 7 раз отмерить прежде чем крепить передние колёса.
2. В принципе проблем не ожидается. Может сделаю рабочие шарниры и люки, но не уверен, ибо показывать то нечего.
3. Сами башни просты, а над колпаком верхней башни (полусфера) придётся подумать. Тут есть ряд планов, самый дерзкий из которых предполагает обдувание полистирольной пластины горячим феном на шаре подходящего диаметра.
Об вооружении особо не задумывался. Наверное куплю пару пулемётных стволов, сделаю кожухи и пушку. С маской может станет понятнее после эксперемента с феном. Тупой вариант собрать грубую форму из слоёв и обточить её никогда не поздно реализовать.
4. Они явно были из жести, промятости есть на фото. Поэтому варианты с пластиком следует отбросить. По крайней мере наружный слой должен быть из жести. Варианты: найти фирму кто бы мог сделать фототравление по чертежам; изучить возможность сделать это самому; сделать всё невидимое как обычно, а внешний слой вырезать из пивной банки.
5. Тут главное верить что Сизиф был счастливым человеком. Но дизайн траков годный, хотя может мелочь одну поменяю.
6. Крюки, трос, водительский бронеколпак и его рельсы. Честно говоря совершенно не задумывался до этого момента.
7. Купить жидкую шпаклёвку, а много 1000й наждачки я уже купил

[barsiq]

Если кому интересны мелочи, производства ли или конструкции, спрашивайте.
Фотографий "в процессе труда" скорее всего не будет, так как некому держать фотоаппарат, да и возможных поз всего 3:
- я тру что-то о наждачный лист,
- я с напильником и
- круглая деталь зажата в минидрель и я с напильником или наждачным листом.
А это - неинтересно.

Чертежи не публикую, публиковать нарезку - избыточно и непонятно, а схемы и описания карандашом в тетрадке. Если что-то нужно дайте знать.

Я рад комментариям, вопросам, критике, советам. Извините за грамматические ошибки.

[V_V]

barsiq, золотые руки у Вас!

[barsiq]

barsiq, золотые руки у Вас!

Золотые в моём понимании руки у ребят которые фигурки лепят в соседних тредах.

Мои же просто не особо кучерявы, в этом проекте креативная фаза в обдумывании и черчении, за верстаком надо просто аккуратно делать задуманное.

Тем не менее большое спасибо.

[951109]

я заказывал резку полистирола для макета,
резку и гравировку. существует полистерол
специально для лазерной резки, причем у
него разная толщина (мне резали 3, 0,5 и
1 мм). марку мне не говорят, но в природе
он есть точно

[951109]

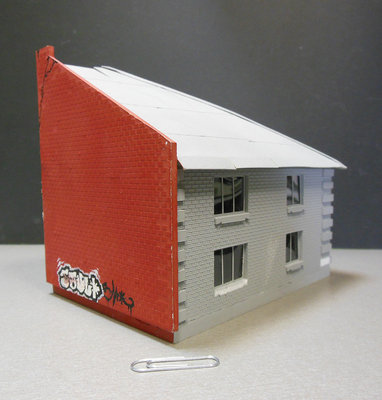

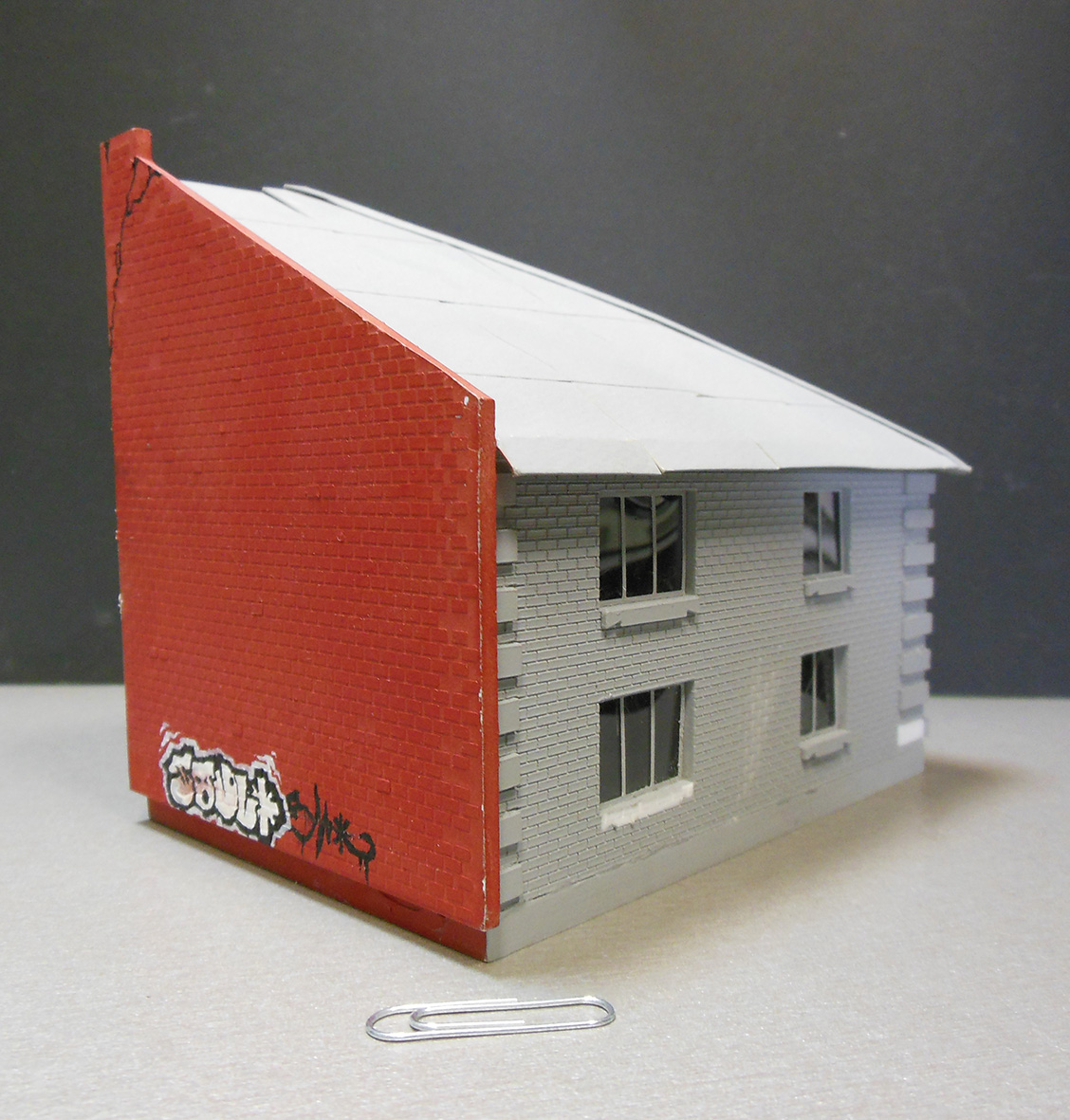

собственно, вот. красная стена - ПВХ и виниловая
пленка, серая - полистерол, гравированный и резаный
на лазере. извините за оффтоп.

ps> позвонил поставщикам материалов - это
полистерол Gebau, у поставщиков бывает. еще раз
извините за оффтоп
