М-да.. К концу стройки ,действительно, можно лишиться не только скальпа.. Сергей, это какой-то.. ВОСТОРГ !! Продолжения !!

[Войцехович]

Каранин Александр, Спасибо! Скоро покажу рубки с левой стороны станка.Заклёпки замучили.

[Siao Lun]

Заклёпки замучили.

Да уж, при таком-то их количестве! Терпения вам не занимать!

[Войцехович]

Siao Lun, Да уж, 46 лет в моделизме научили терпению.

[Войцехович]

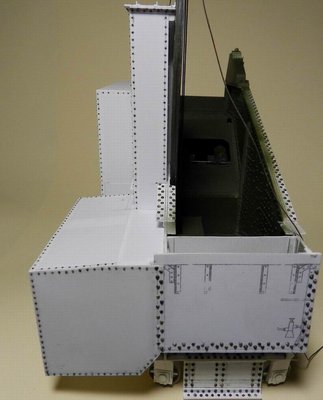

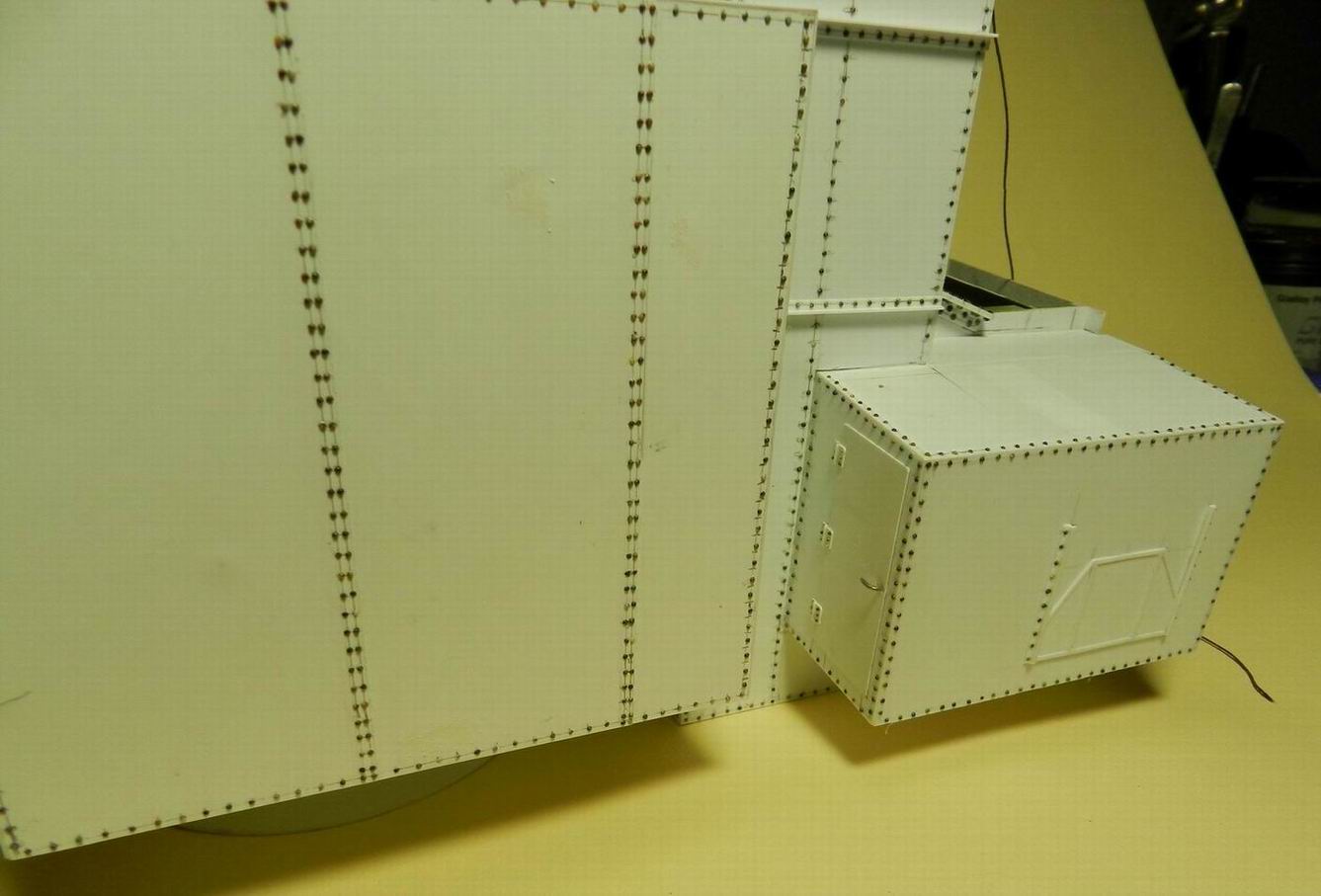

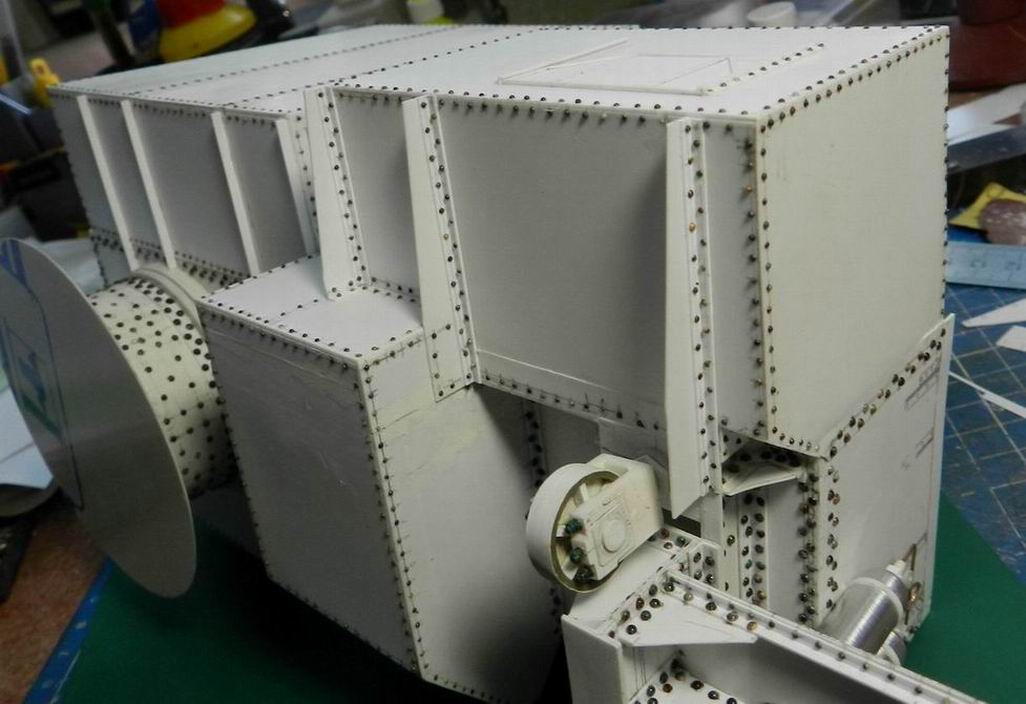

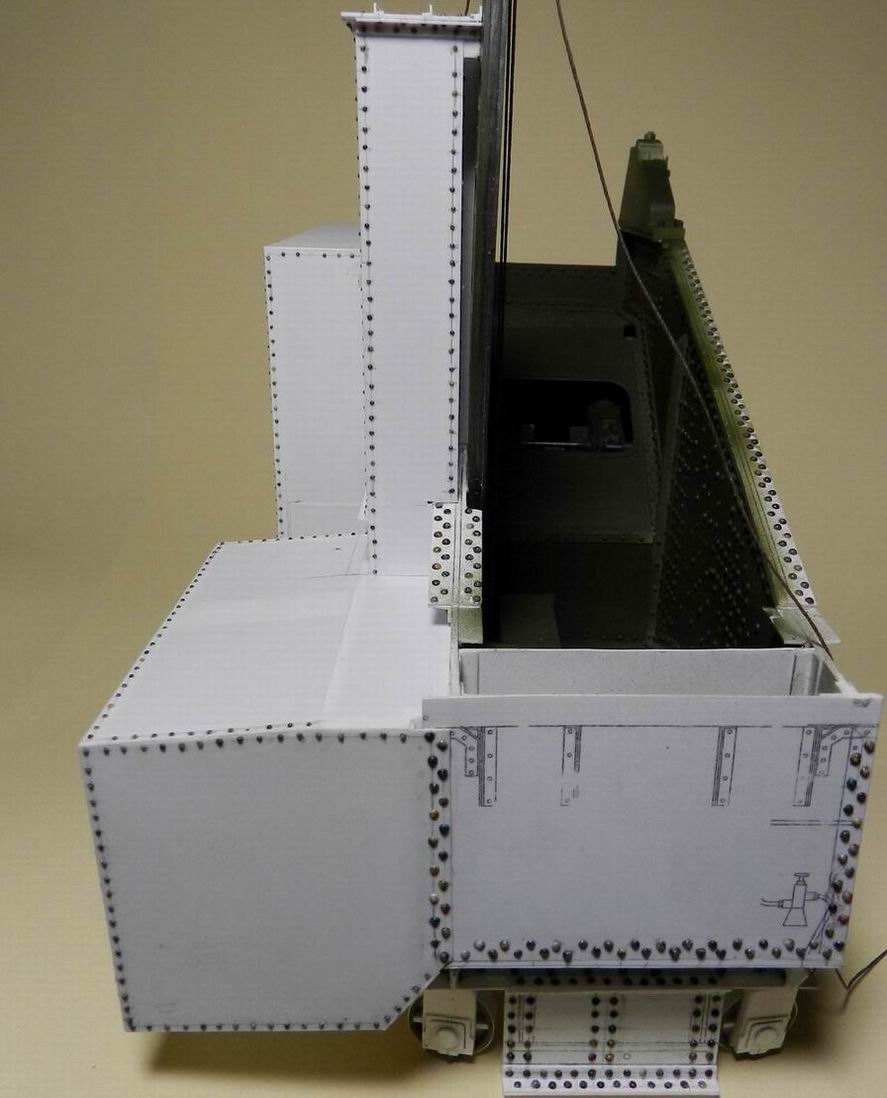

Наконец-то закончил рубки по левому борту. В передней находятся часть механизмов вертикального и горизонтального наведения, рукоять поворотного механизма и два бойца к ней. В средней расположены противовесмы механизма заряжания. В задней нижней, окно для приёма полузарядов и два бойца.Входы в переднюю и заднюю рубки расположены по центру.

[Войцехович]

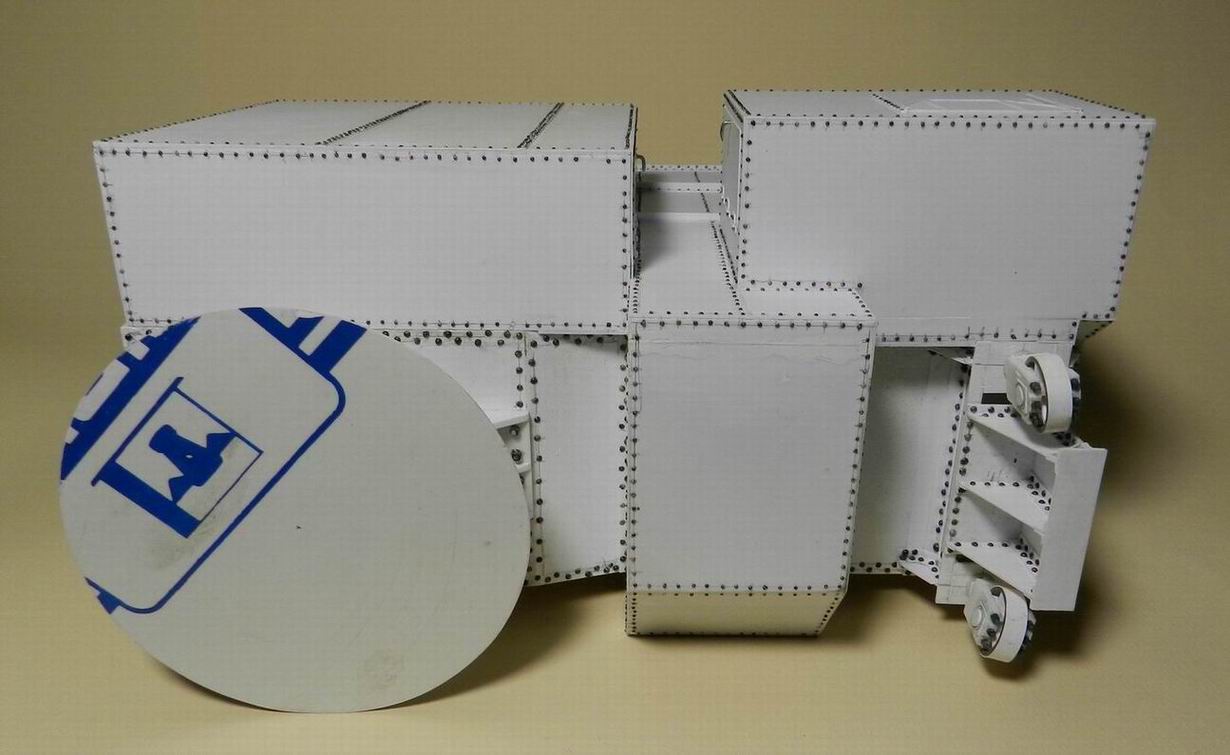

И ещё пара фотографий.

[Ланской Олег]

Монументальная штука ! Интересно Сергей , а какова в реальности толщина листа (внешней обшивки). Удачи . Олег

[Войцехович]

Олег, там толщины разные. Но основные 9 мм. Причём на боковинах листы наслаиваются и общая толщина достигает 27 мм.На рубках толщина меньше. К сожалению точно не знаю. Ибо не имею таких данных.

[Войцехович]

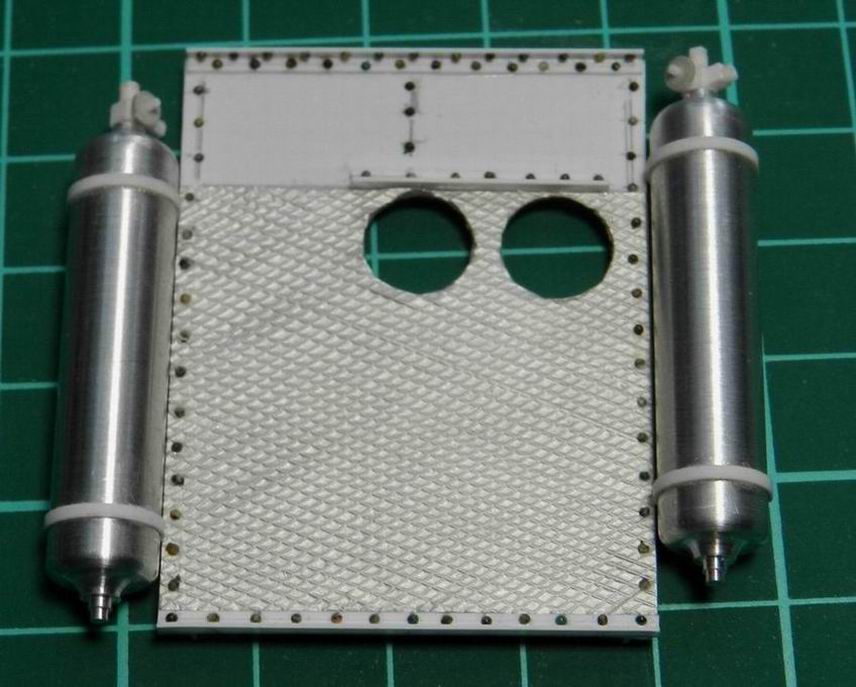

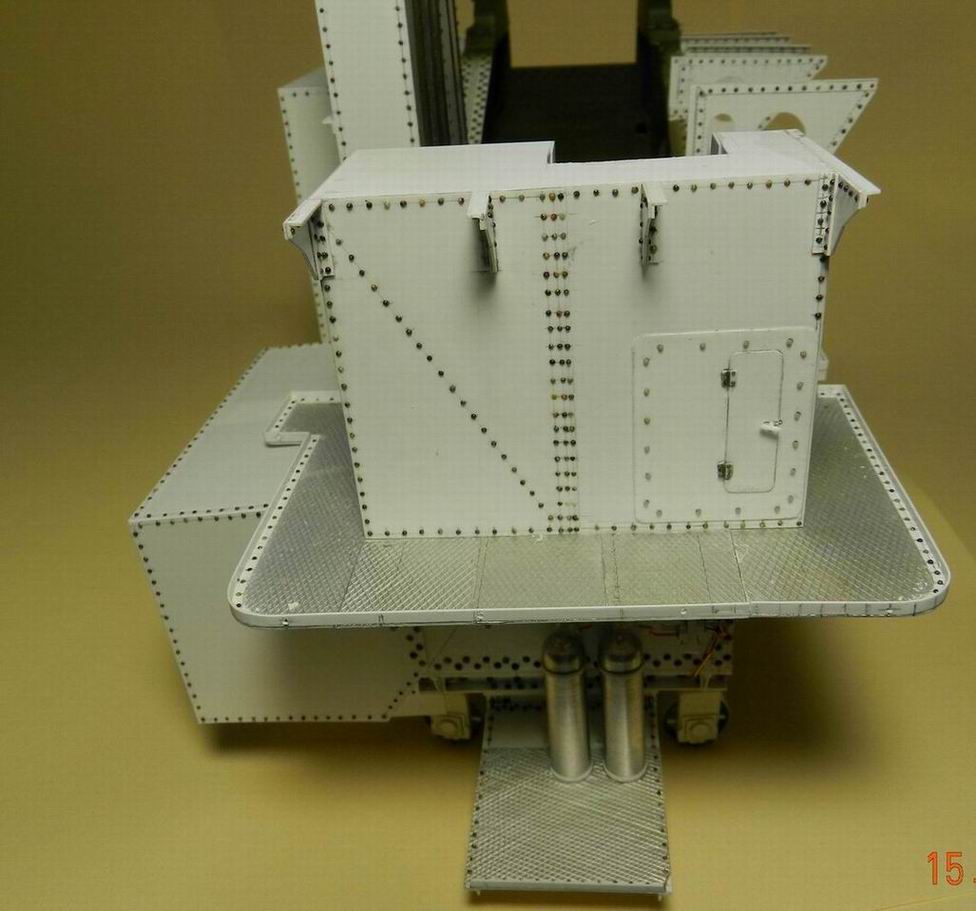

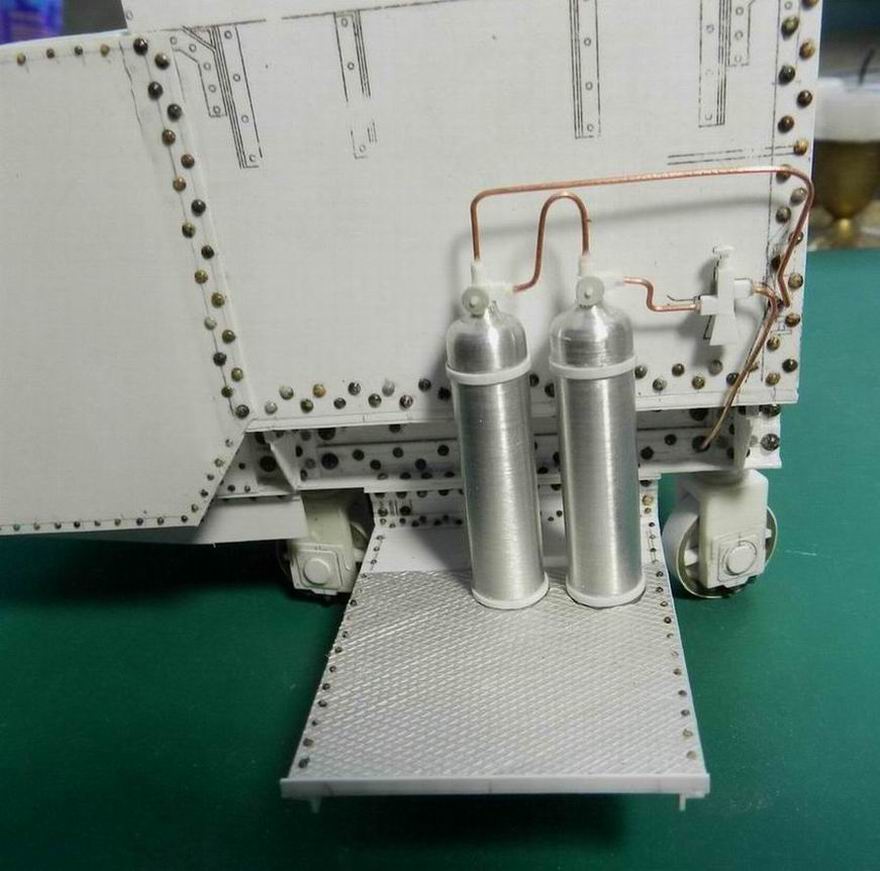

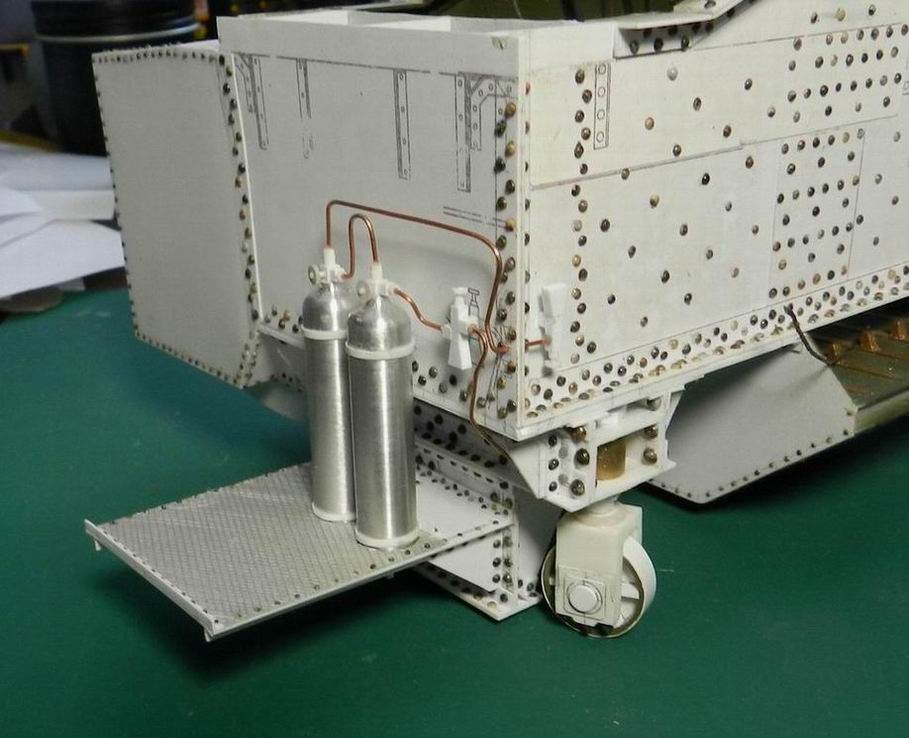

Продолжаю нанизывать детали на журавль. Выточил баллоны (назначениеи их мне не удалось выяснить), сделал площадку под них и установил сзади. Провёл трубопроводы от них. Кроме того при внимательном рассмотрении имеющихся фотографий понял, что не сделал поддерживающие кронштейны рубок. Сделал и их.

[Войцехович]

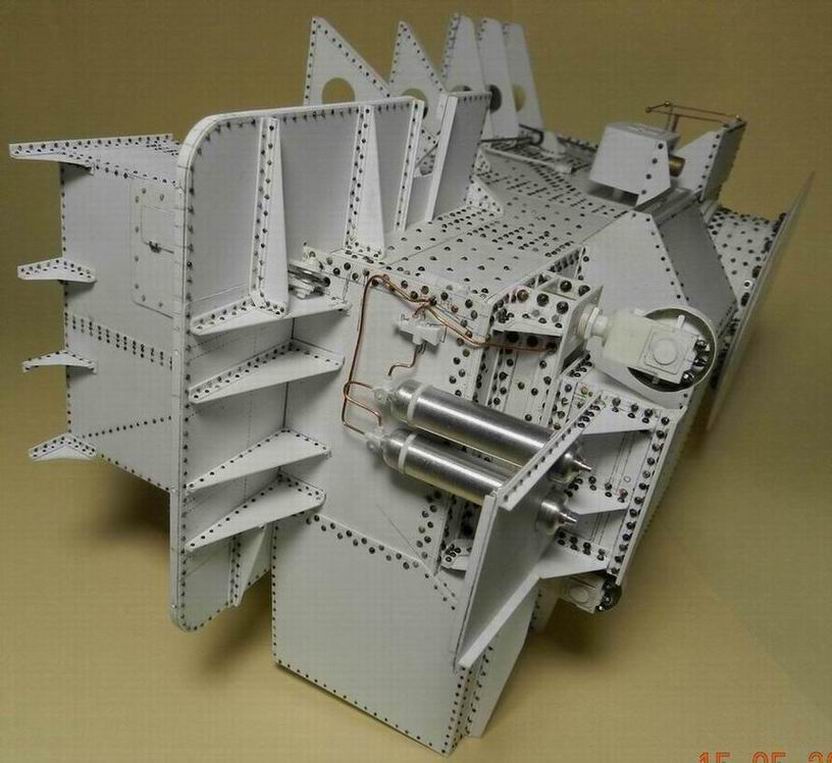

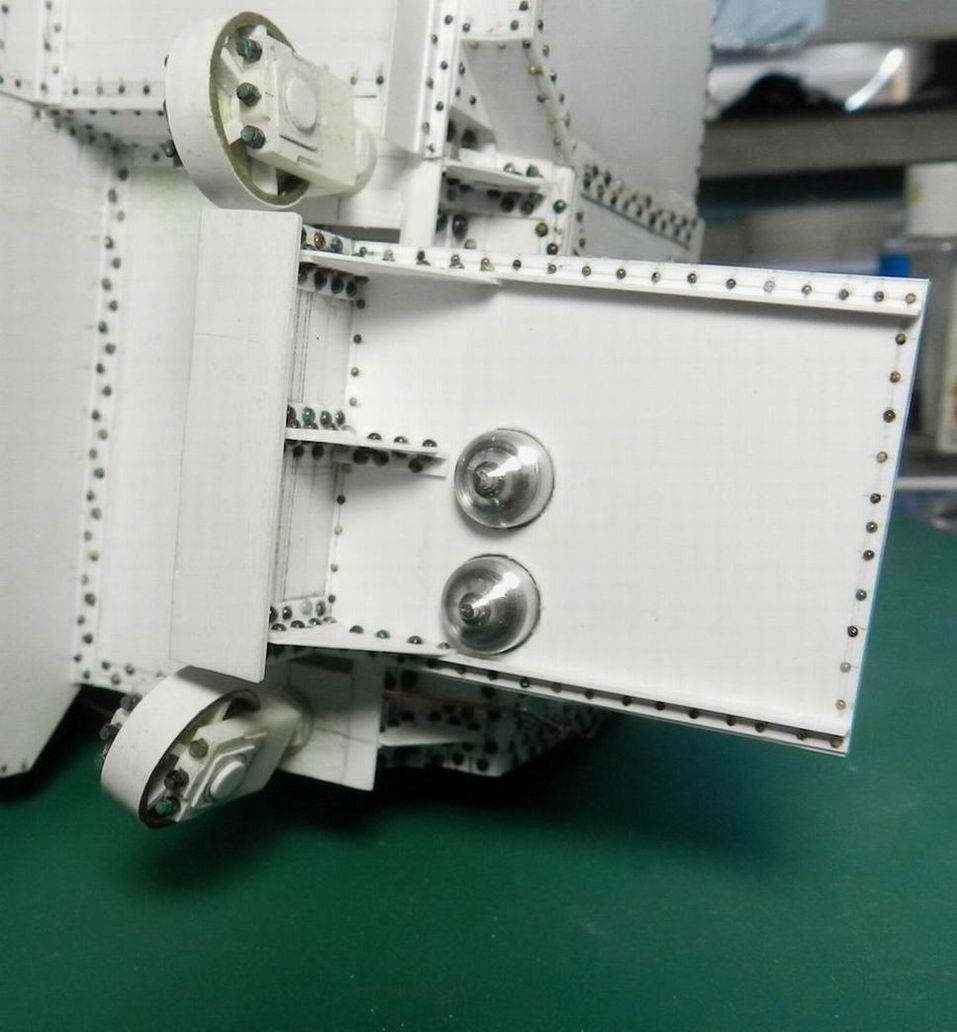

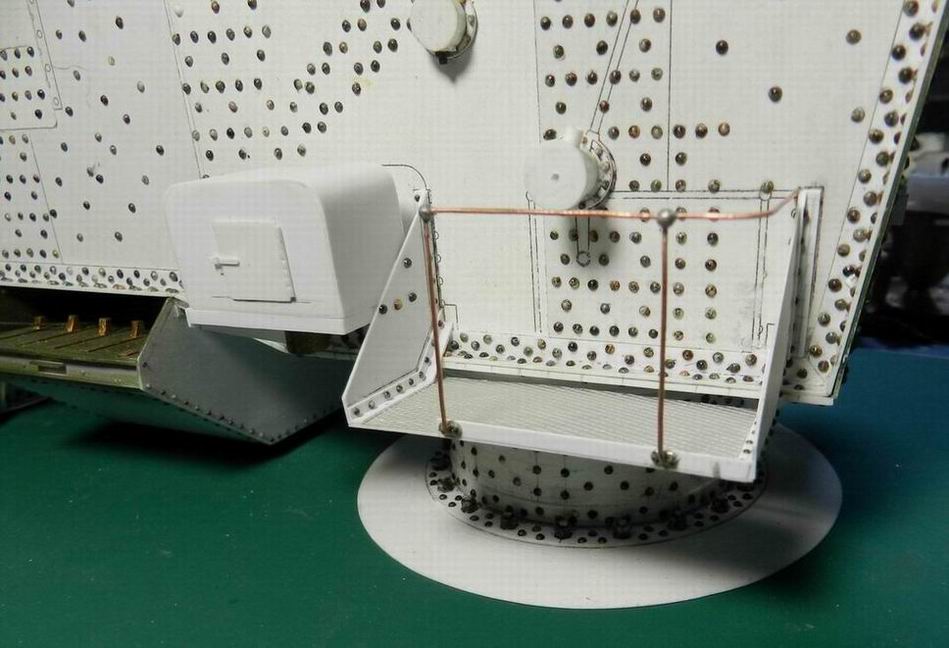

Спереди на правой боковине установил площадку с поручнем для двух бойцов расчёта работащих с рукоятью подъёмного механизма. Рядом навесил короб. Судя по имеющемуся разрезу в нём находятся части привода поворотного механизма.

[dpl]

Балоны - шик!

[Войцехович]

dpl, Только что не работают. А так ничего получились.

[Ланской Олег]

Приветствую. С праздником Сергей , здоровья и удачи во всех делах , а их немало . Да , баллоны классно вышли , видимо алюминий.Думаю их назначение - аккумуляторы для сжатого воздуха. С уважением Олег.

[Войцехович]

Ланской Олег, Олег спасибо! И тебя с праздником! И всех коллег на своем блоге поздравляю с Великим праздником Победы. Баллоны выточены из дюраля. То что они для сжатого воздуха я понял, только не понял для какой из систем орудия. Сейчас началась довольно нудная работа. Изготовление различных площадок с рифлением и поручнями.

[Войцехович]

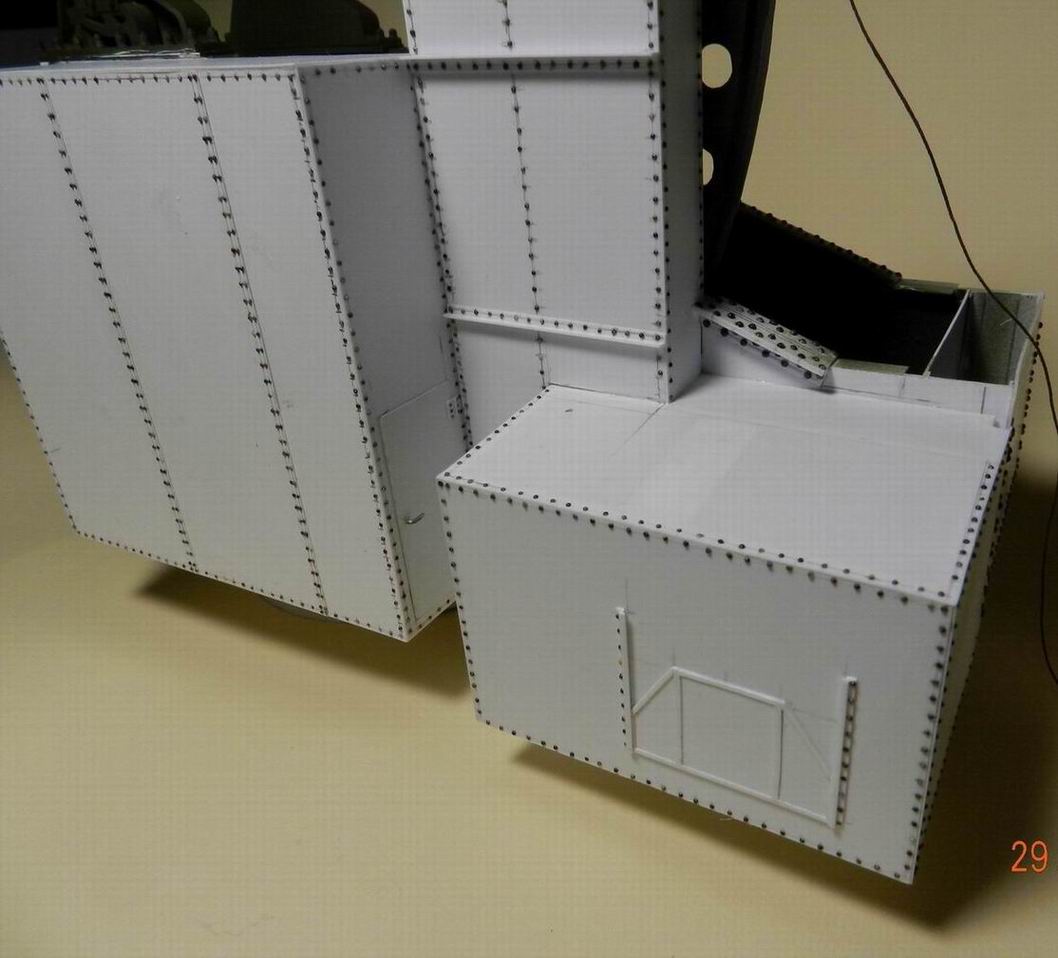

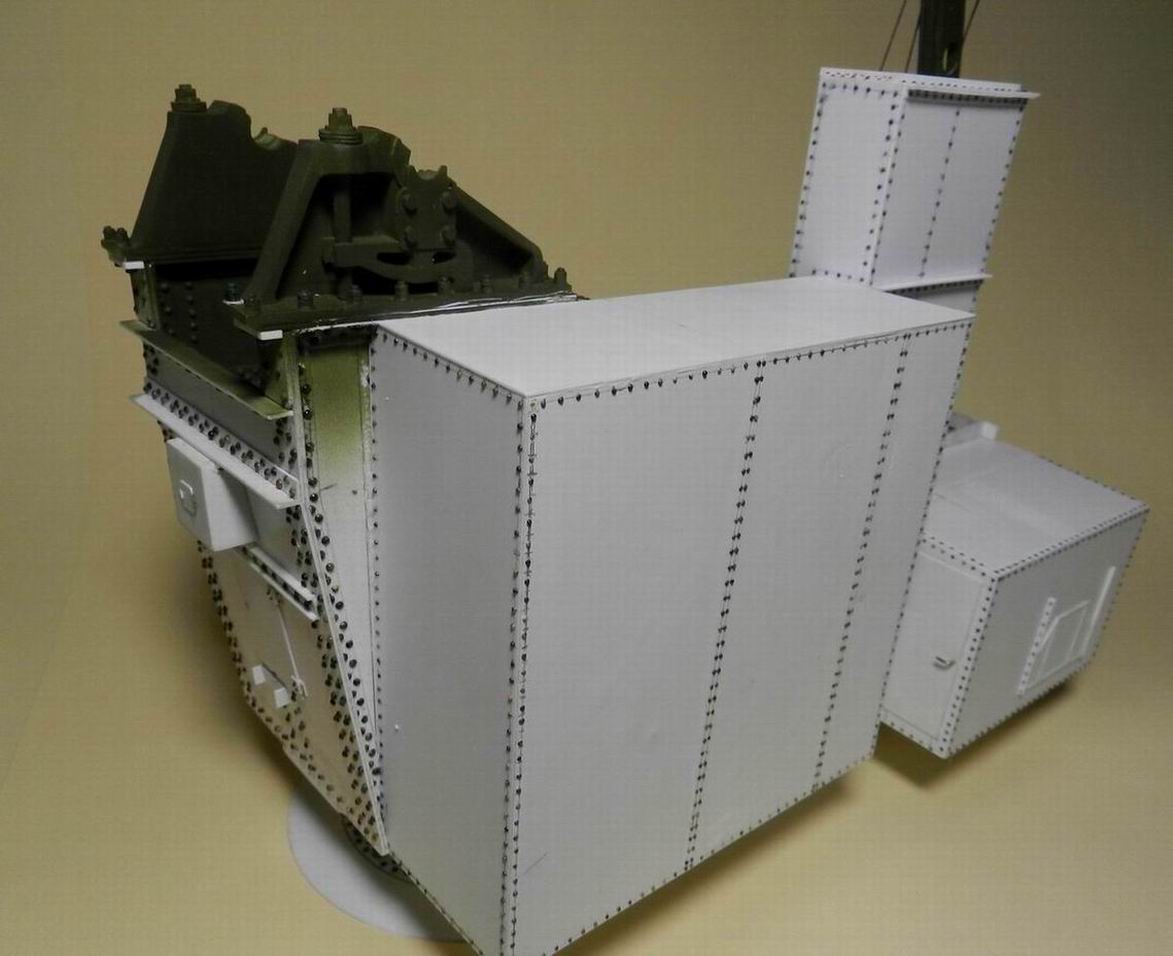

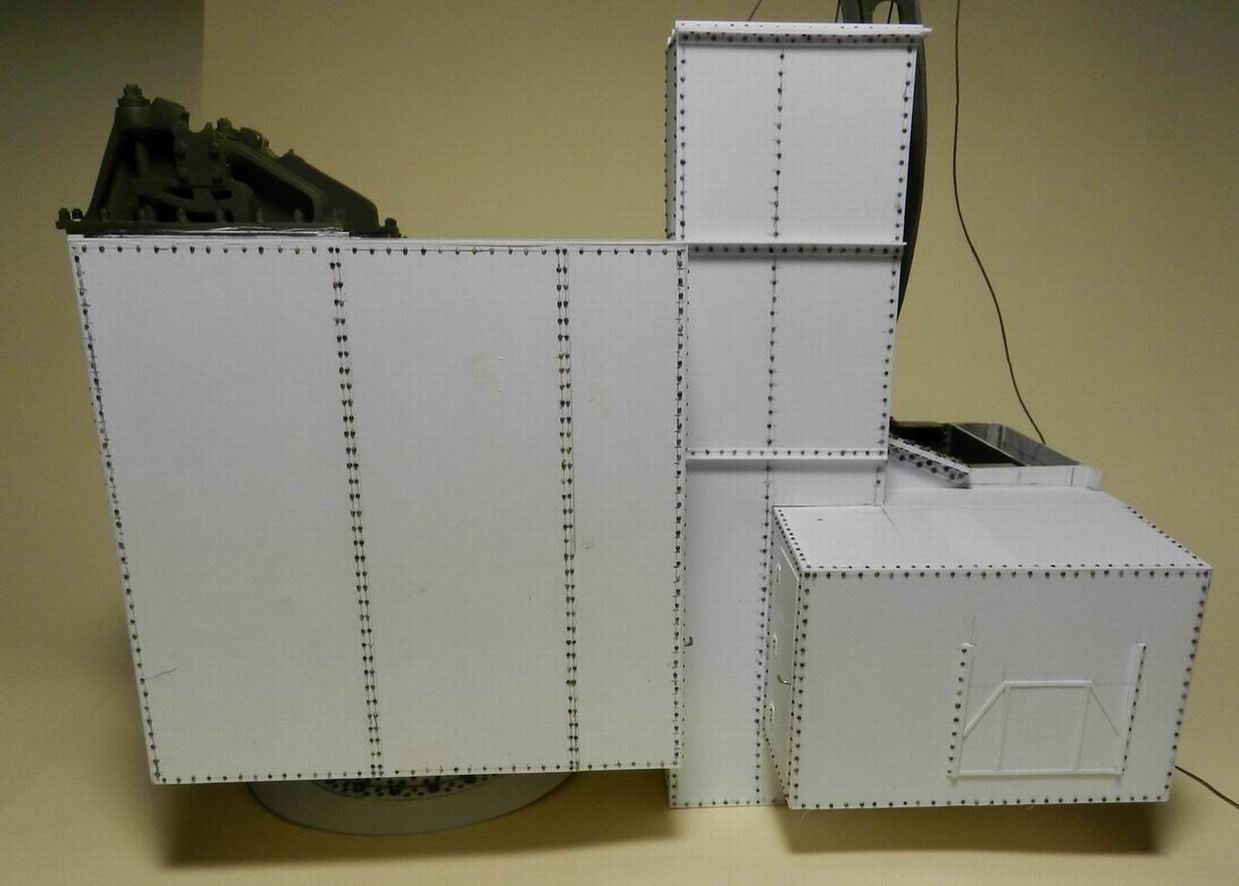

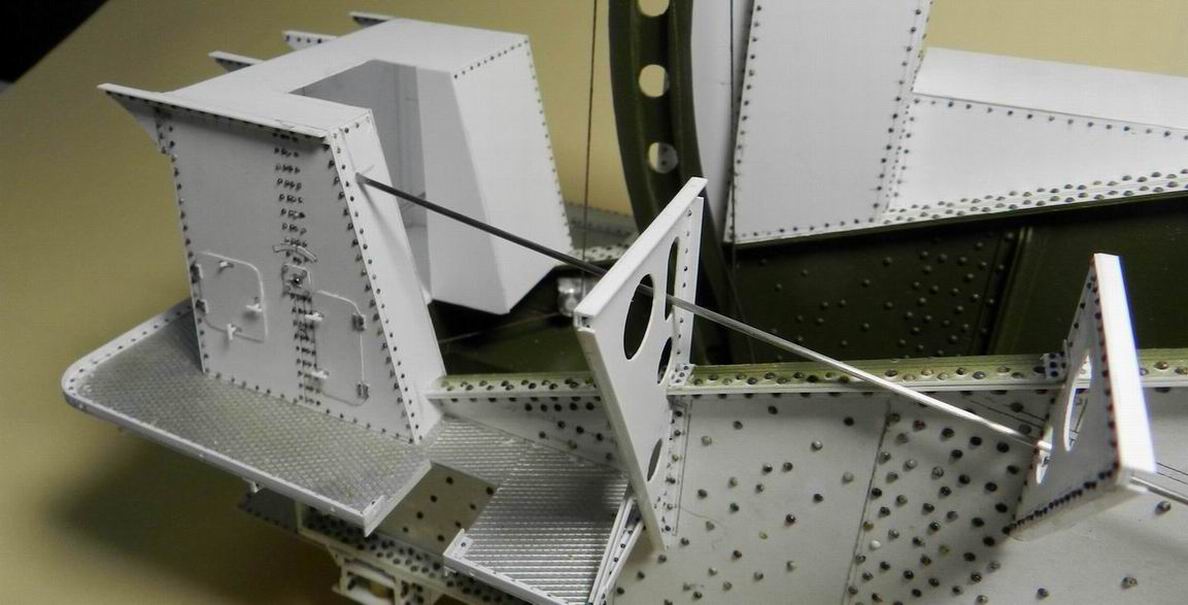

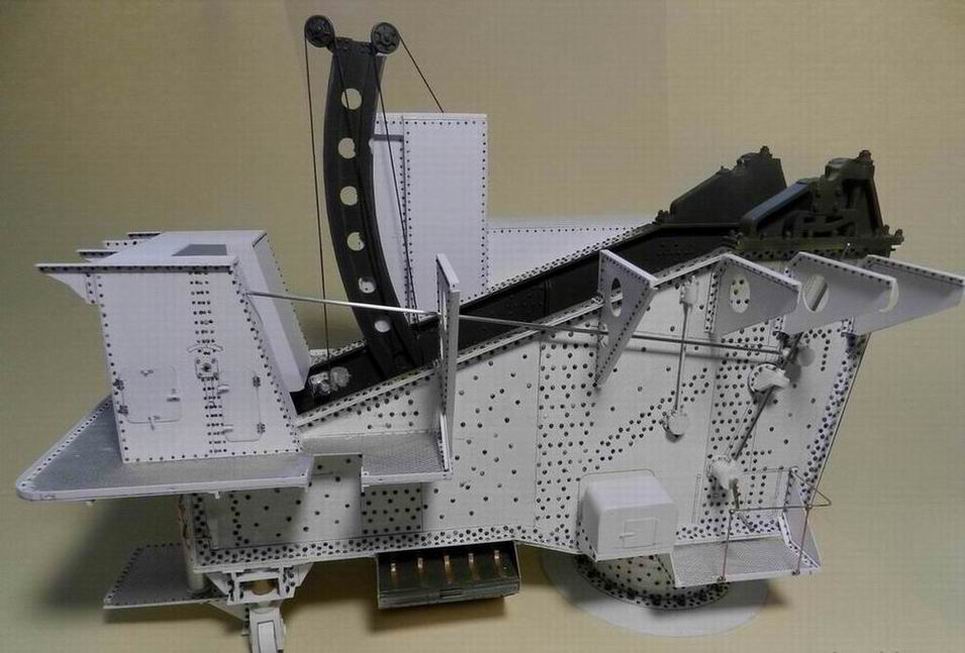

Выкладываю несколько промежуточных фотографий. Сделал рубку для лебёдки подъёма снарядо и полузарядов. На левой боковине изнутри и сзади устанорвил два блока для троса идущего от блока наверху ростры к лебёдке. Прорезь спереди в рубке служит для прохода зарядника при подъёме ствола. Также изготовил площадку вокруг рубки и кронштейны для верхней площадки.

[dpl]

Журавлик! Обалденный агрегат!

[Войцехович]

dpl, Да уж, ссоружение внушительное. Только вот где ставить буду? Места пока нет.

[TG]

Матом нельзя, а обычных слов не хватает!

С великим уважением, ....

[Войцехович]

TG, Можно иноскзательно. Язык наш богат. Спасибо! На днях ещё выложу. Просто процесс медленно идёт. Сейчас паяю поручни. Дело нудное.

[Войцехович]

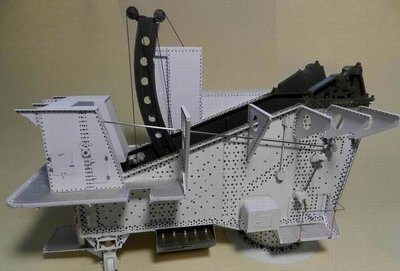

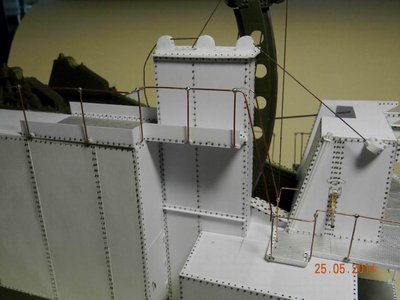

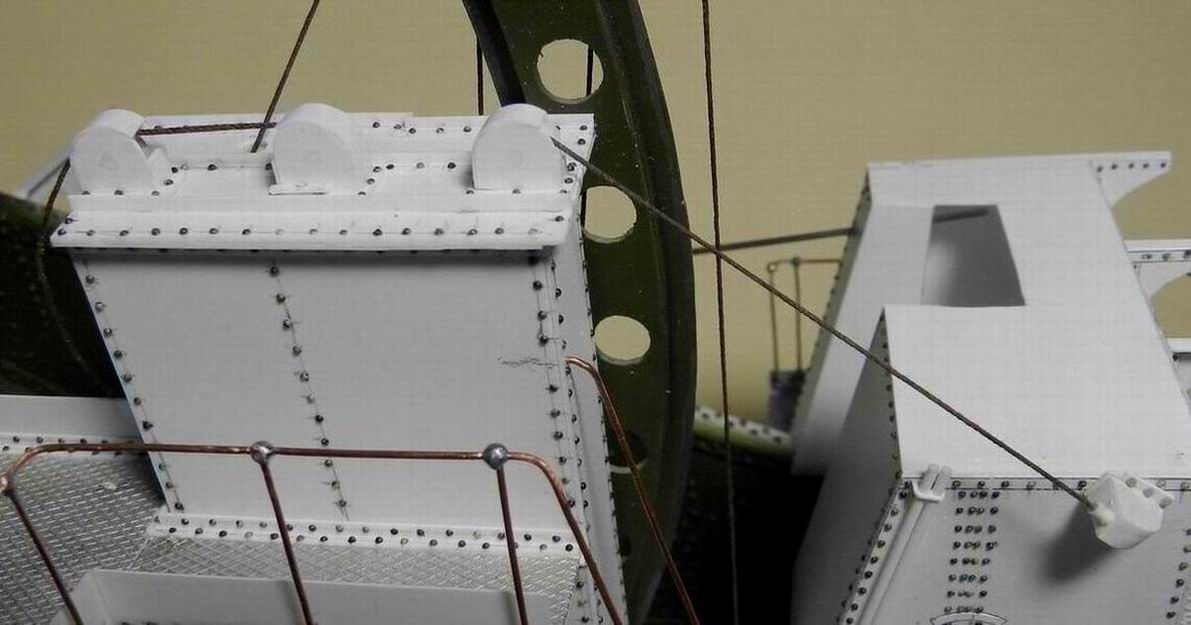

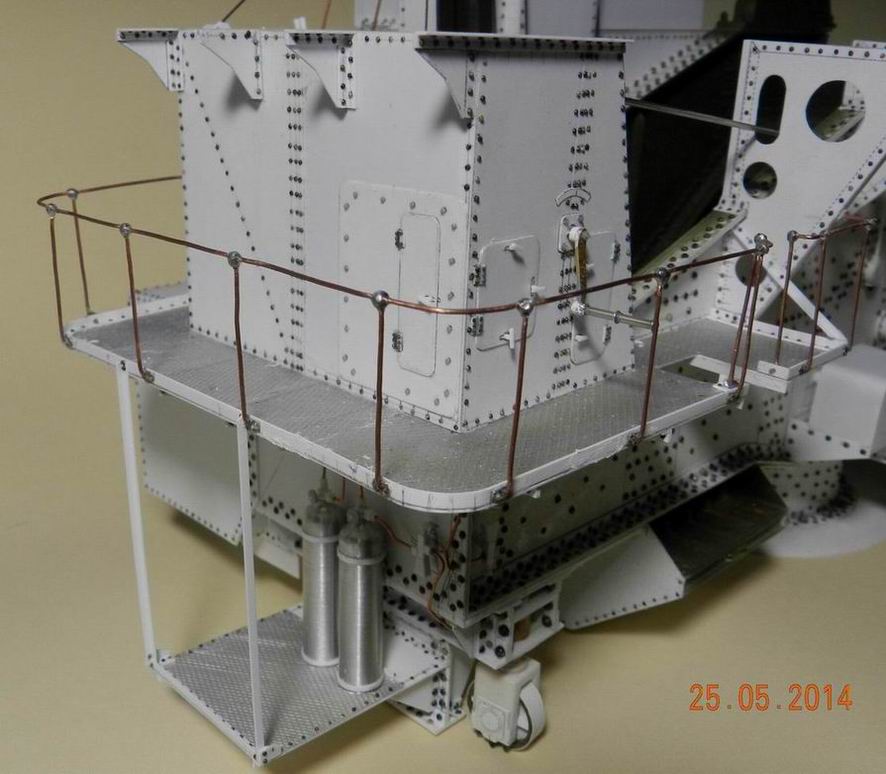

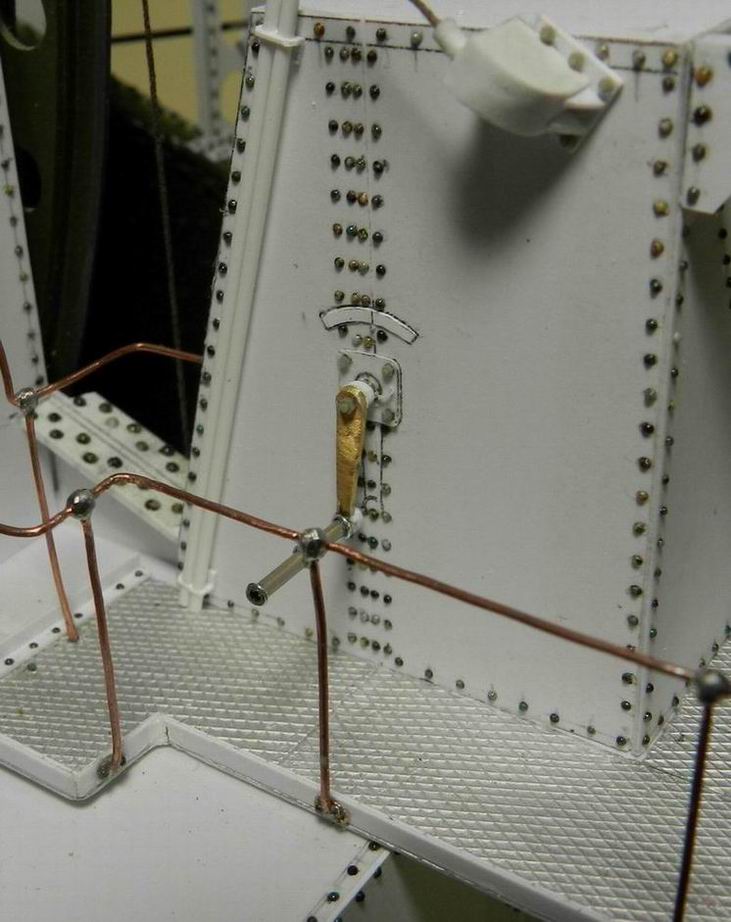

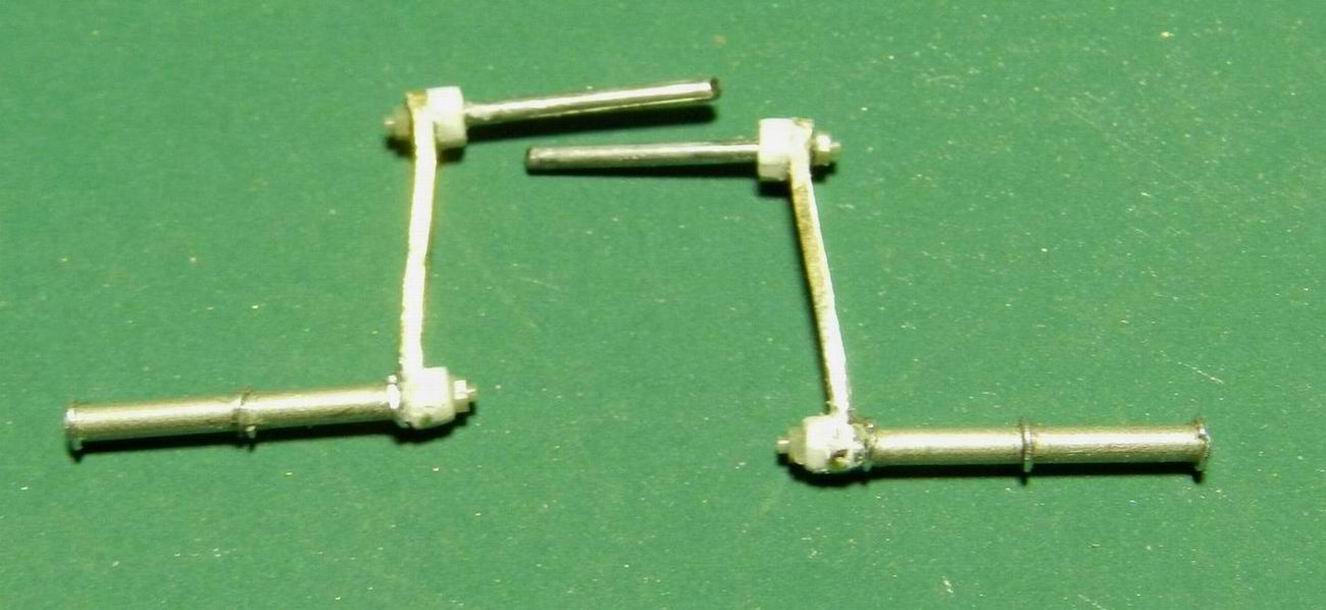

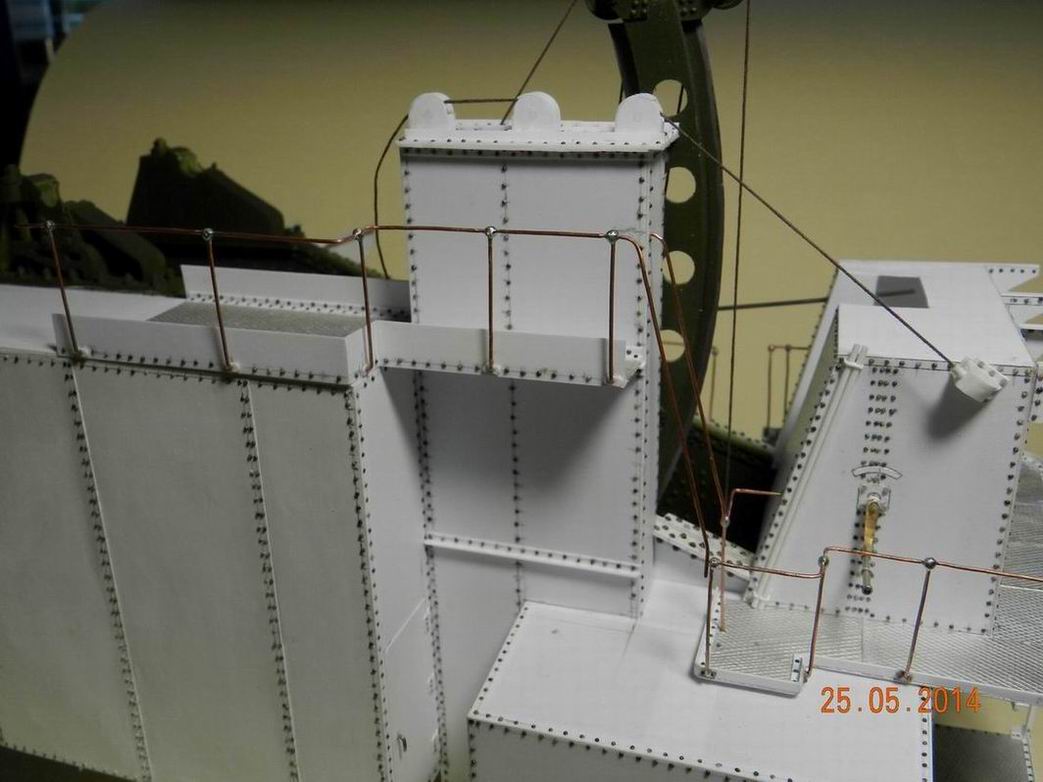

Показываю ещё немного проделанной работы. Спаял рукояти для лебёдки подъёма снарядов и полузарядов. Установил их с левой и правой стороны рубки. Спаял поручни для площадки второго уровня и установил их. Сделал площадку третьего уровня слева и тоже установил поручни. Так как площадка ещё не установлена, то поручни третьего и второго уровня пока не соединены. Сверху, на коробе противовесов, установил блоки в коробах и протянул тросы.
