Первые Кристи

[barsiq]

я заказывал резку полистирола для макета,
резку и гравировку. существует полистерол
специально для лазерной резки, причем у
него разная толщина (мне резали 3, 0,5 и
1 мм). марку мне не говорят, но в природе
он есть точно

Мы пробовали резать 1мм (всё выше полмиллиметра режется машиной несколько раз, 1мм соответственно дважды).

Детали очень плохо выпадали из листа, местами их приходилось вырезать (и спрашивать себя зачем резал-то), и в местах с тонкими, частыми линиями материал плыл просто до неузноваемости. Практической ценности в моём 35м массштабе такая резка ИМХО не имеет

Может быть крупные части и получились бы в 1мм, но я как-то приноровился к тонким листам.

[barsiq]

О, практический вопрос: увидел у нас в магазине листовой полистирол в 0,13 мм толщиной (1/8 мм), прозрачный и белый.

Кто-то с ним работал?

[951109]

у нас были наплывы, но их было не так много
и они на отличненько убирались нулёвочкой.
зато я столкнулся с проблемой "толщины реза",
т.е. сам по себе разрез имеет определенную
толщину и её надо было то добавлять, то
отнимать, но выпадало из листа все. а какой
у Вас лазер и что за полистерол 0.5? я никак
не могу концов найти

[Василий Гончаров]

О, практический вопрос: увидел у нас в магазине листовой полистирол в 0,13 мм толщиной (1/8 мм), прозрачный и белый.

Кто-то с ним работал?

barsiq, если это EVERGREEN, то можно смело брать. Клеится отлично, режется и обрабатывается тоже. Рекомендую и остальные толщины посмотреть. У меня до 0,9 мм колекция!

[barsiq]

а какой
у Вас лазер и что за полистерол 0.5?

Буду откровенен - бог его знает. У меня нет в жизни цели знать всё

barsiq, если это EVERGREEN, то можно смело брать.

Конечно Эвергрин, но до сбора коллекции пластика я пока не дорос Да и немного дорого, 5 евров за 4 А5-листика.
Этот танкострой - совсем не дешевый, и фаза покупки вещей не первой необходимости уже прошла.


Ну и по сабжу:

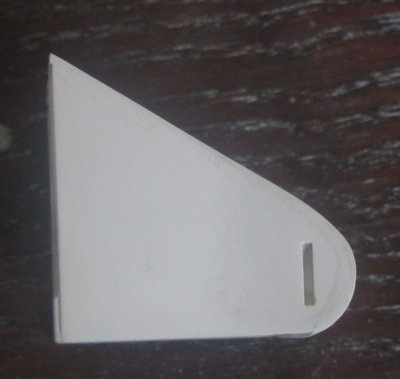

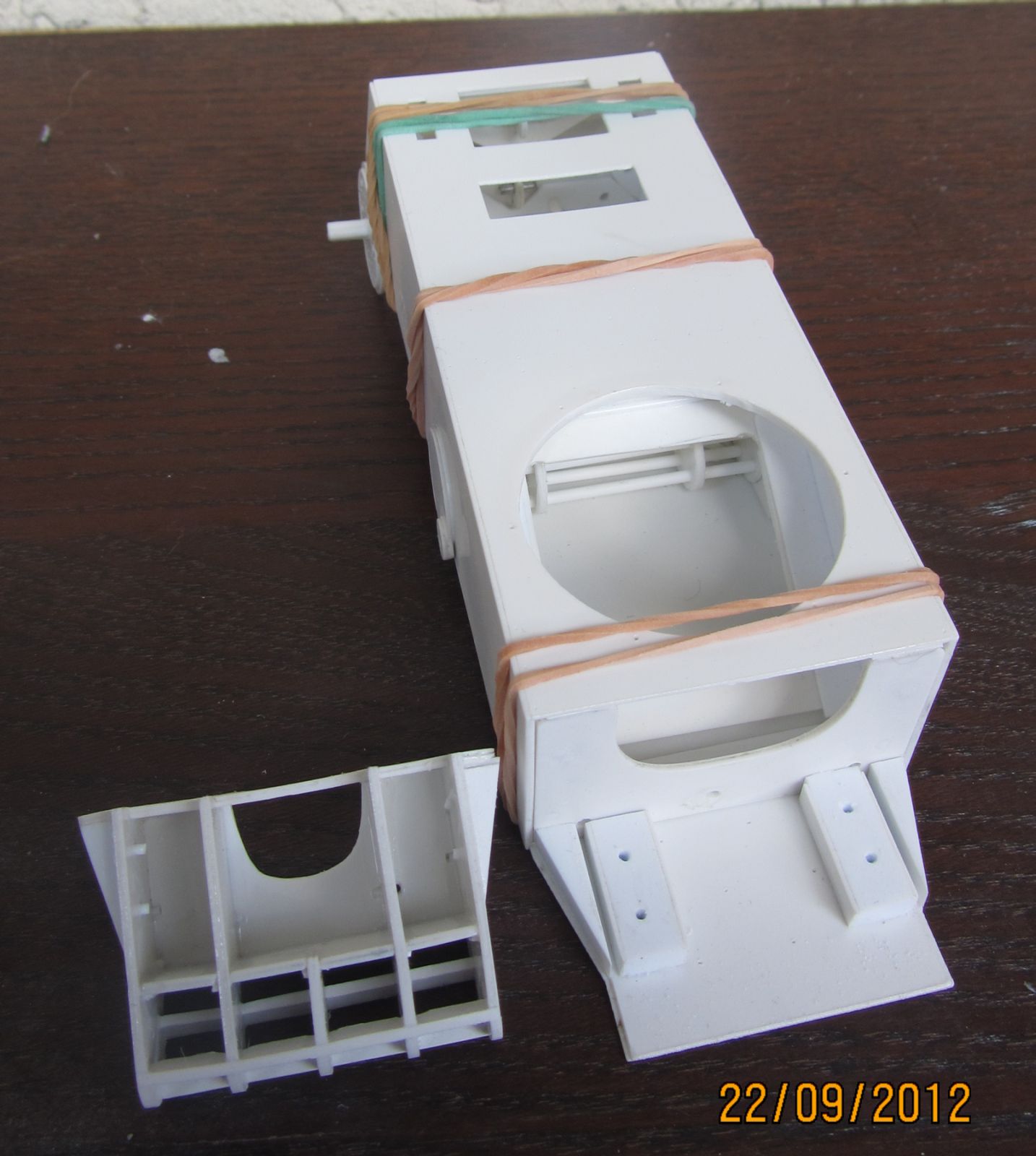

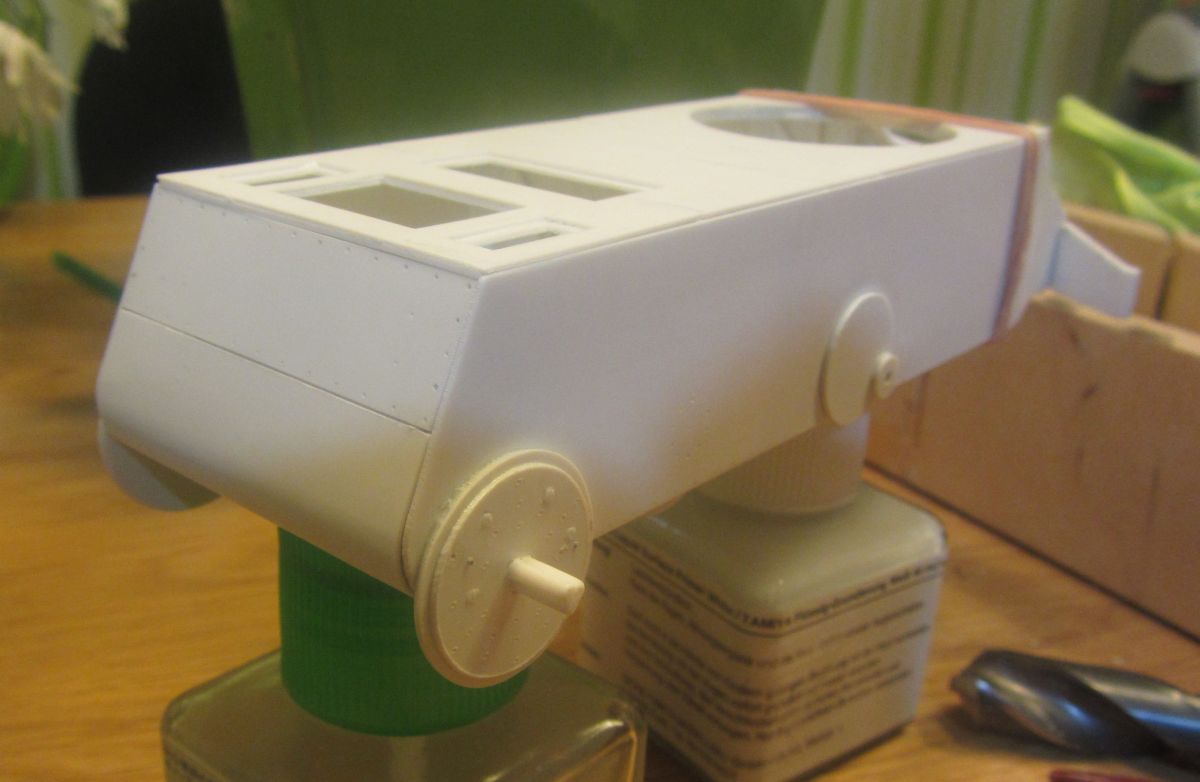

- Вклеил в первый отсек корпуса несколько распорок, за счёт отверстий для кулисы там борта вышли хлипковаты. Корпус всё ещё разборной.
- Черчу каркас носа.
- Отсыпаюсь.

[barsiq]

Каркас носа и его поверхности отчерчены, прояснилась передняя подвеска.

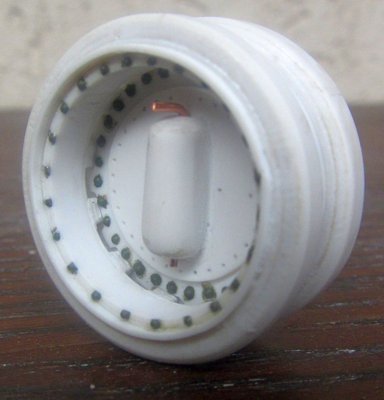

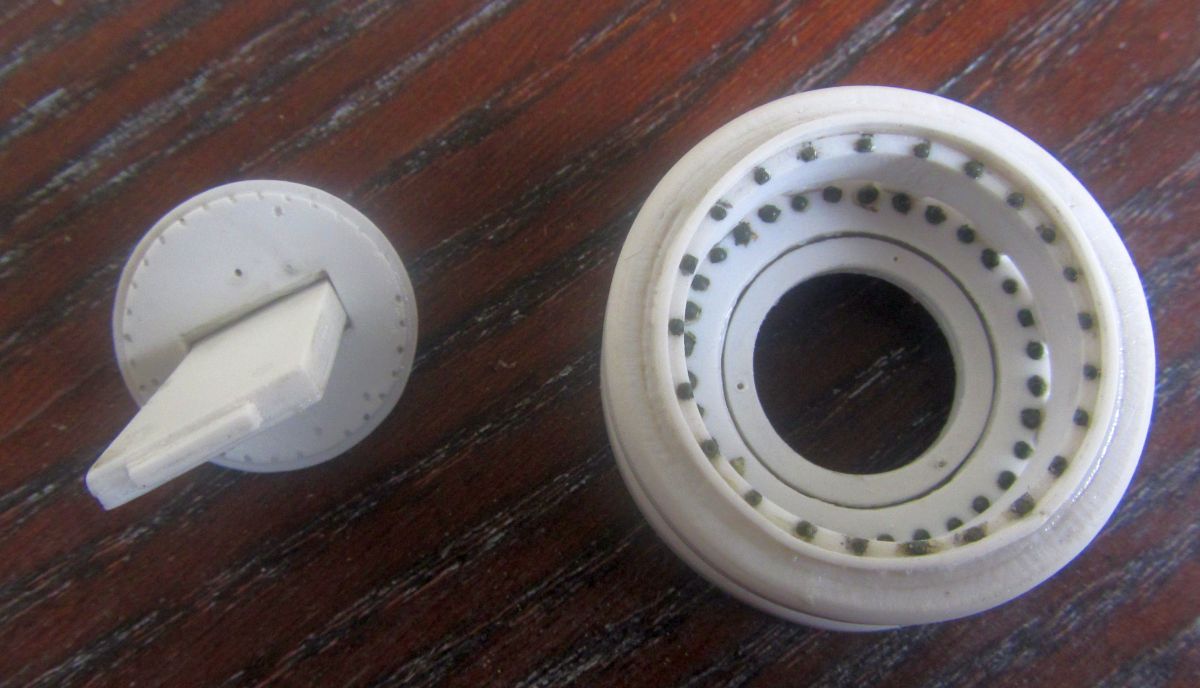

В уже готовых колёсах буду рассверливать осевое отверстие с 5 до 14 мм.

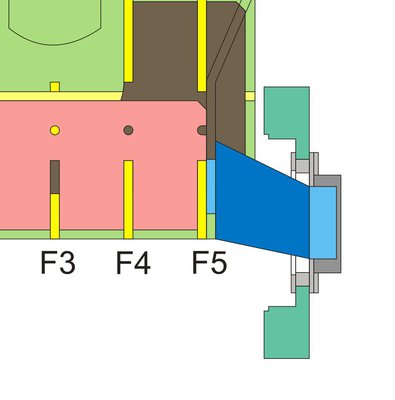

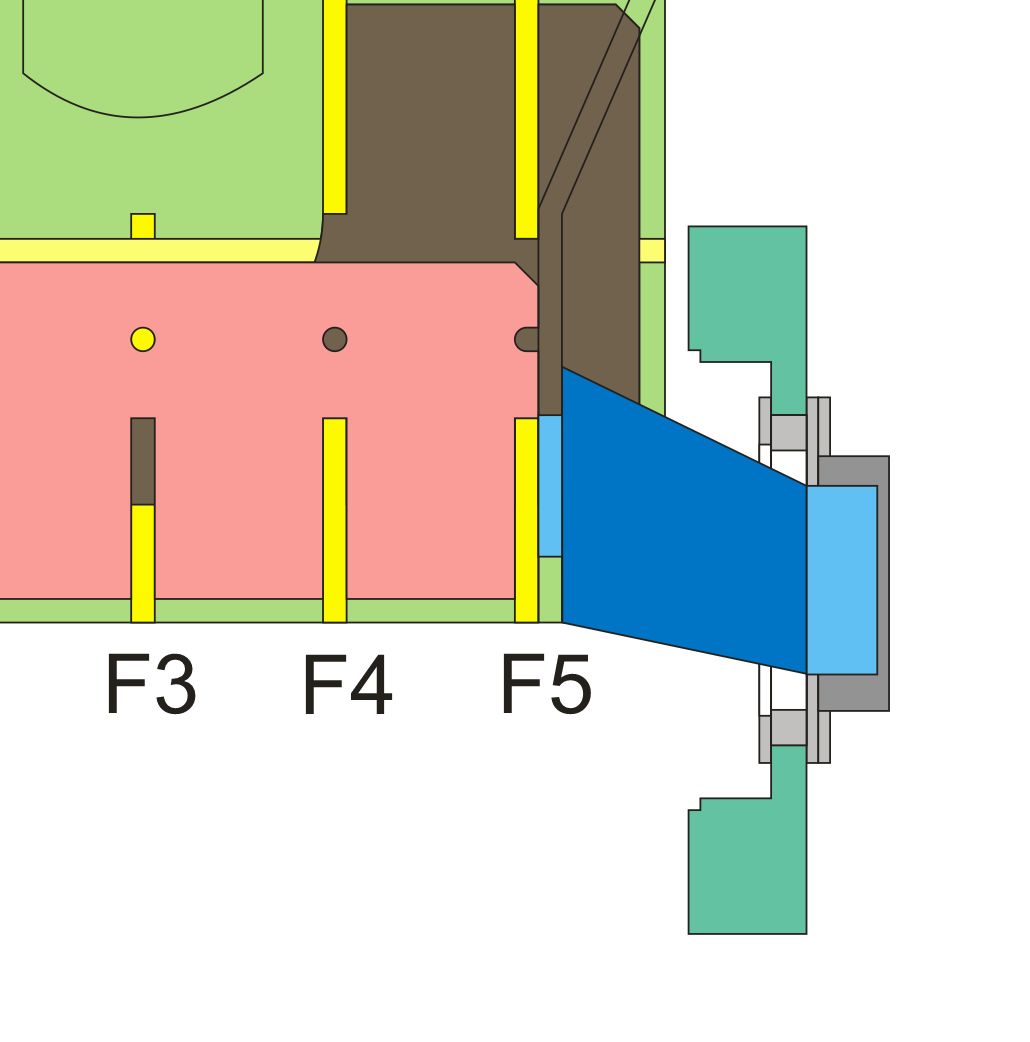

Вот схема, вид спереди.

Синими - деталь на которую вешается внутренняя втулка (светлосерый). Тёмносерый - шарнир внутренней втулки, его буду делать совсем вручную, есть план как. Для массштаба - квадратик изображающий сечение внутренней части внутренней втулки - 1,5 на 1,5 мм.

[barsiq]

Удивительная новость (для меня) - можно заказывать 2х-стороннее фототравление по собственным чертежам, например http://saemann-aetztechnik.de/auftragsaetzen/. Стоит правда не дёшего, но и не дороже денег.

С черчением носа в принципе законченно, в первой половине недели думаю дать на резку нос, переднюю подвеску и 30 траков. По идее пора и крышку отчертить и заказать, надо себя заставить.

[barsiq]

Краткое описание последних дней:

- опробована в деле тамиевская жидкая шпаклёвка, в принципе ок, но как-то очень долго сохнет.
- расчерченны и отданы на резку нос включая крепление передних колёс (они будут вращаться и поворачиваться, если всё пойдёт по плану), крышка корпуса (без лючков) и траки (все).
Траки решил не переделывать, пусть будут как есть.
- вроде все мои заказы по заклёпкам и болтам купились и скоро поедут ко мне.

PS. Схема выше - устарела. Если интересен новый вариант, дайте знать.

[barsiq]

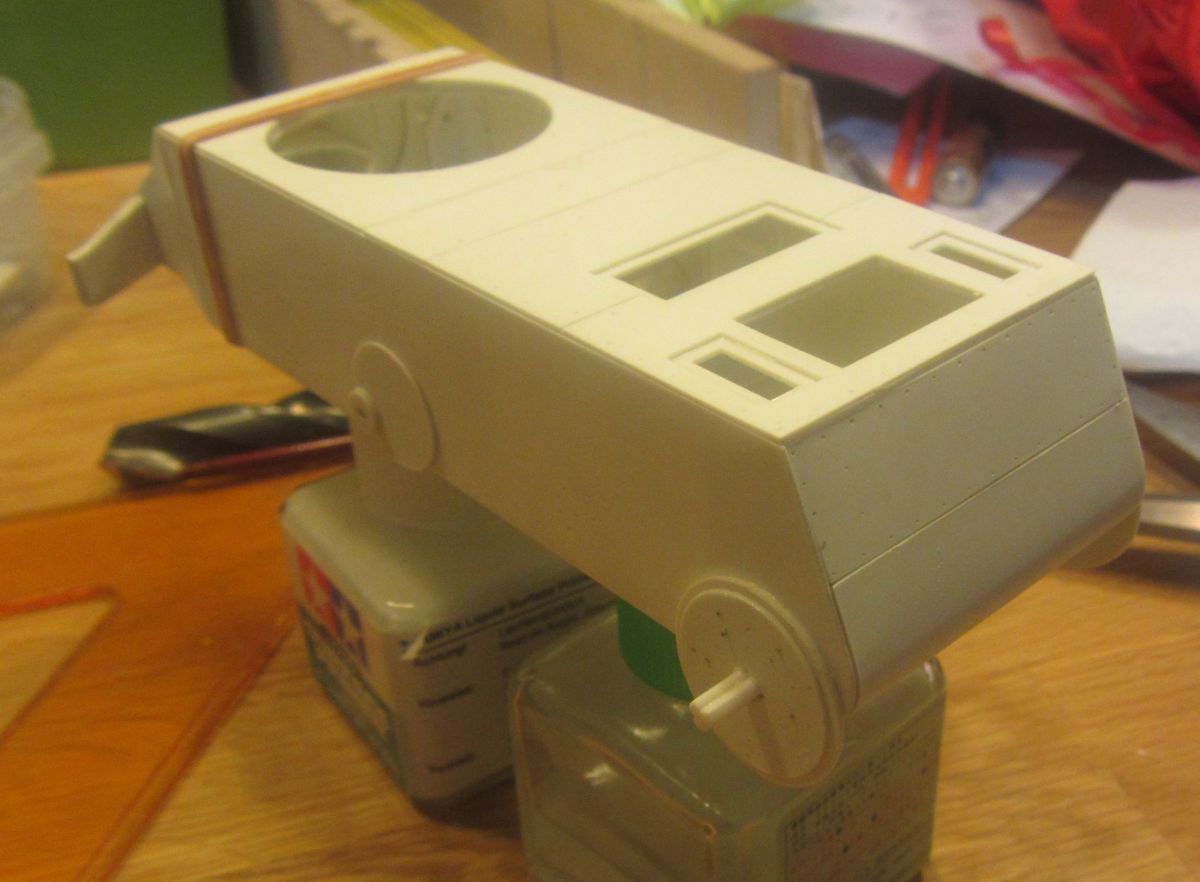

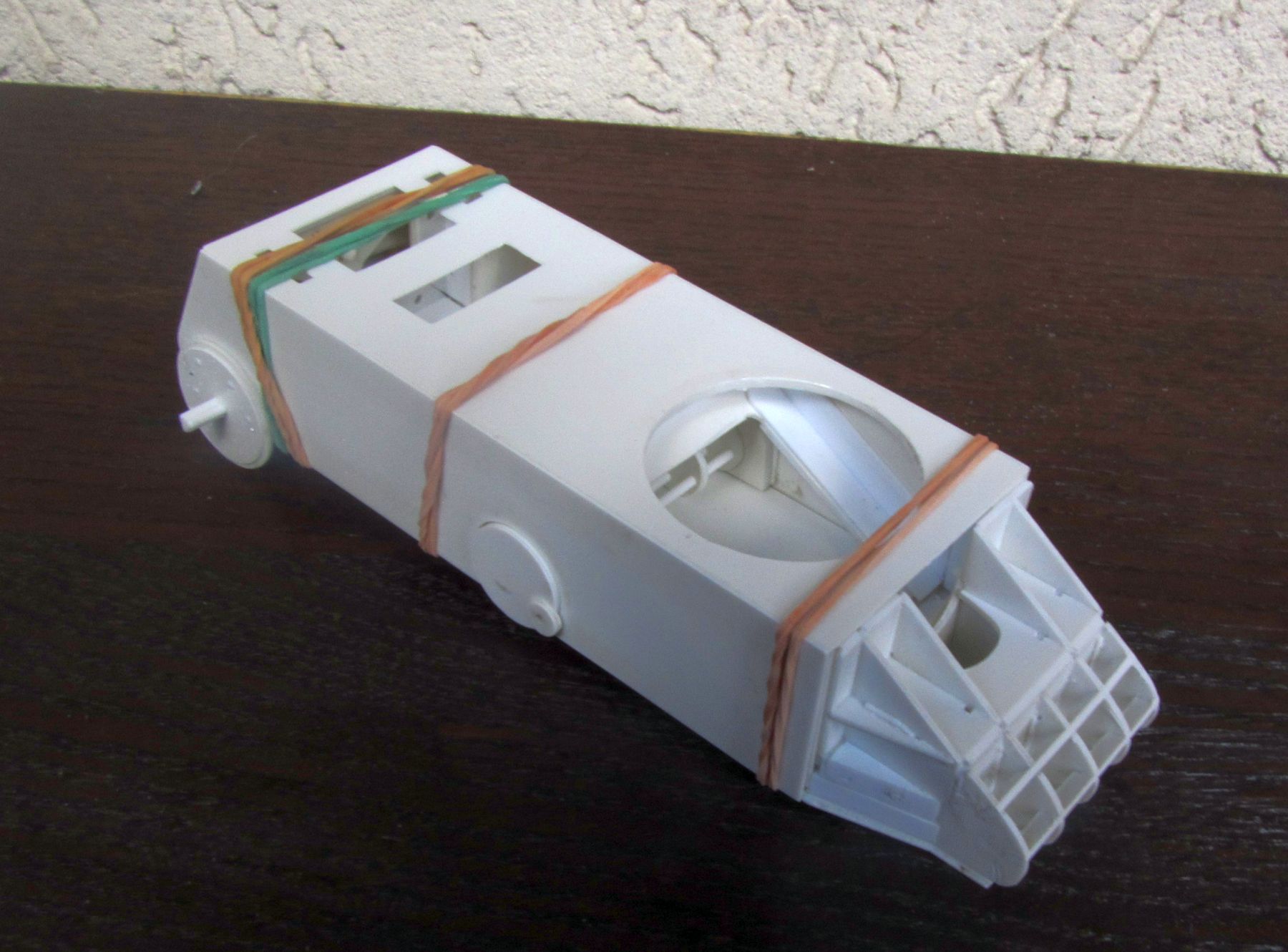

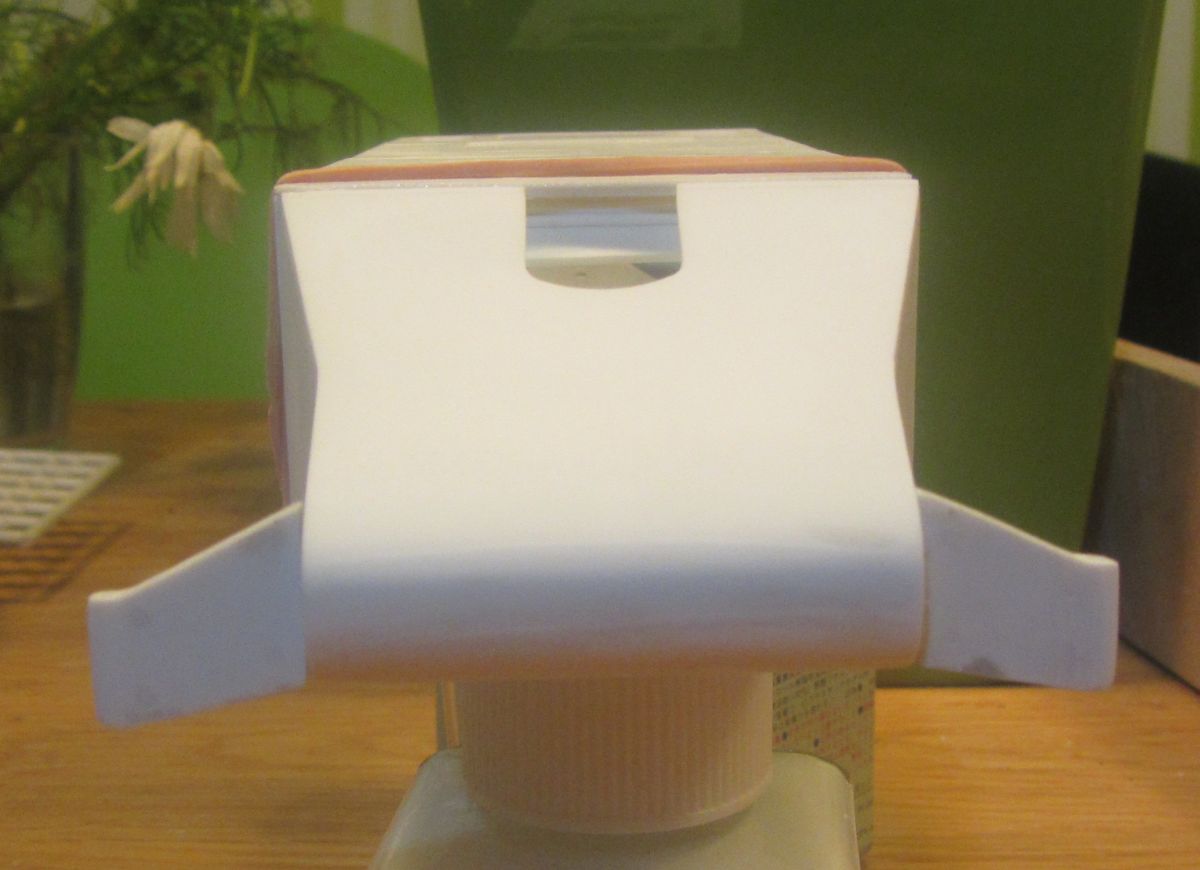

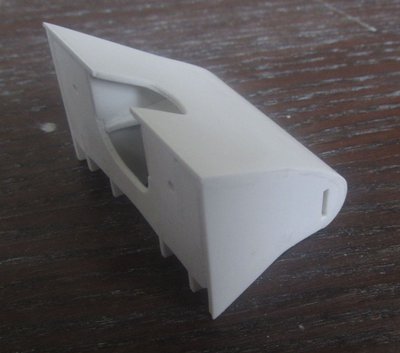

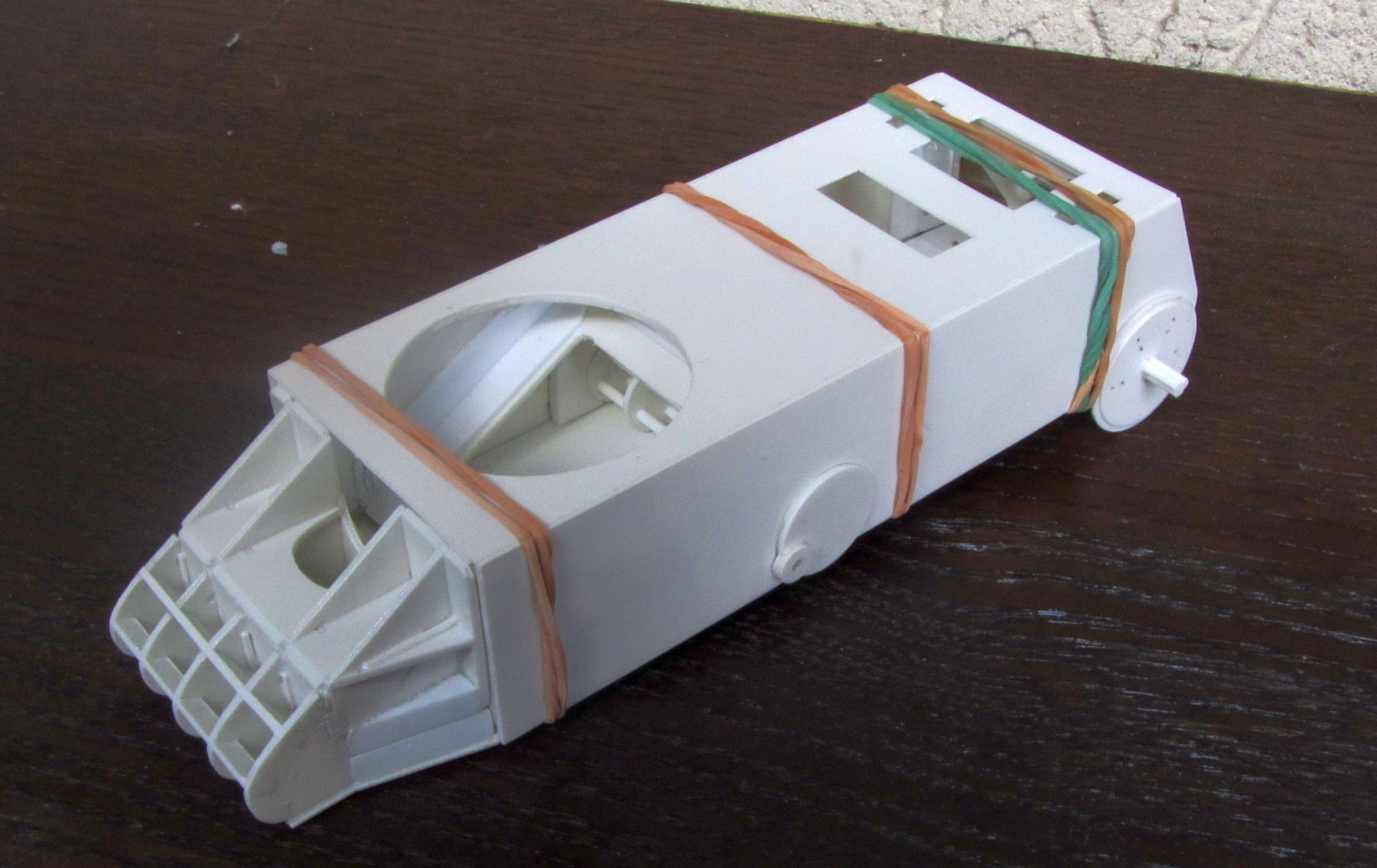

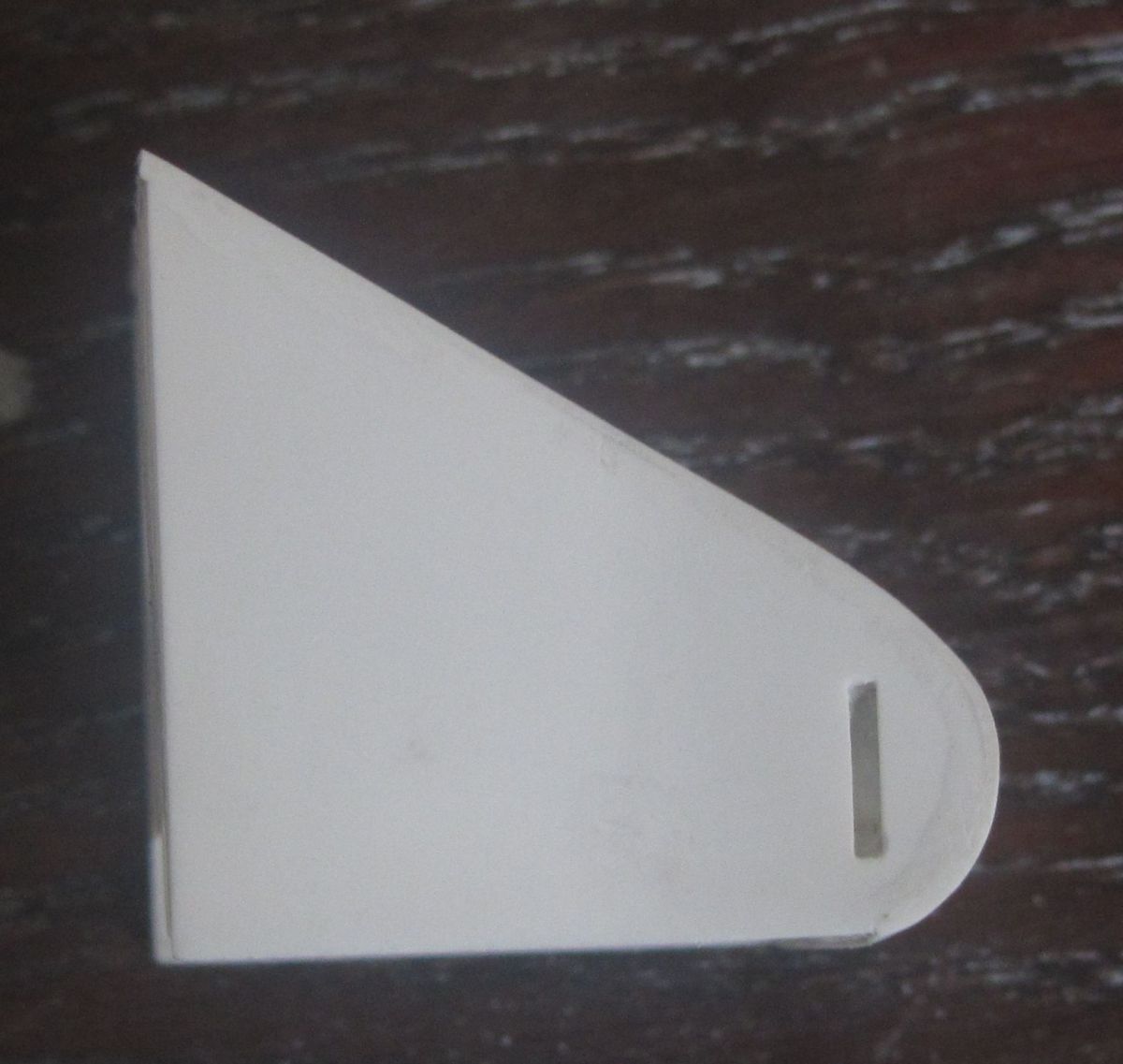

Необшитый нос и крышка.

[barsiq]

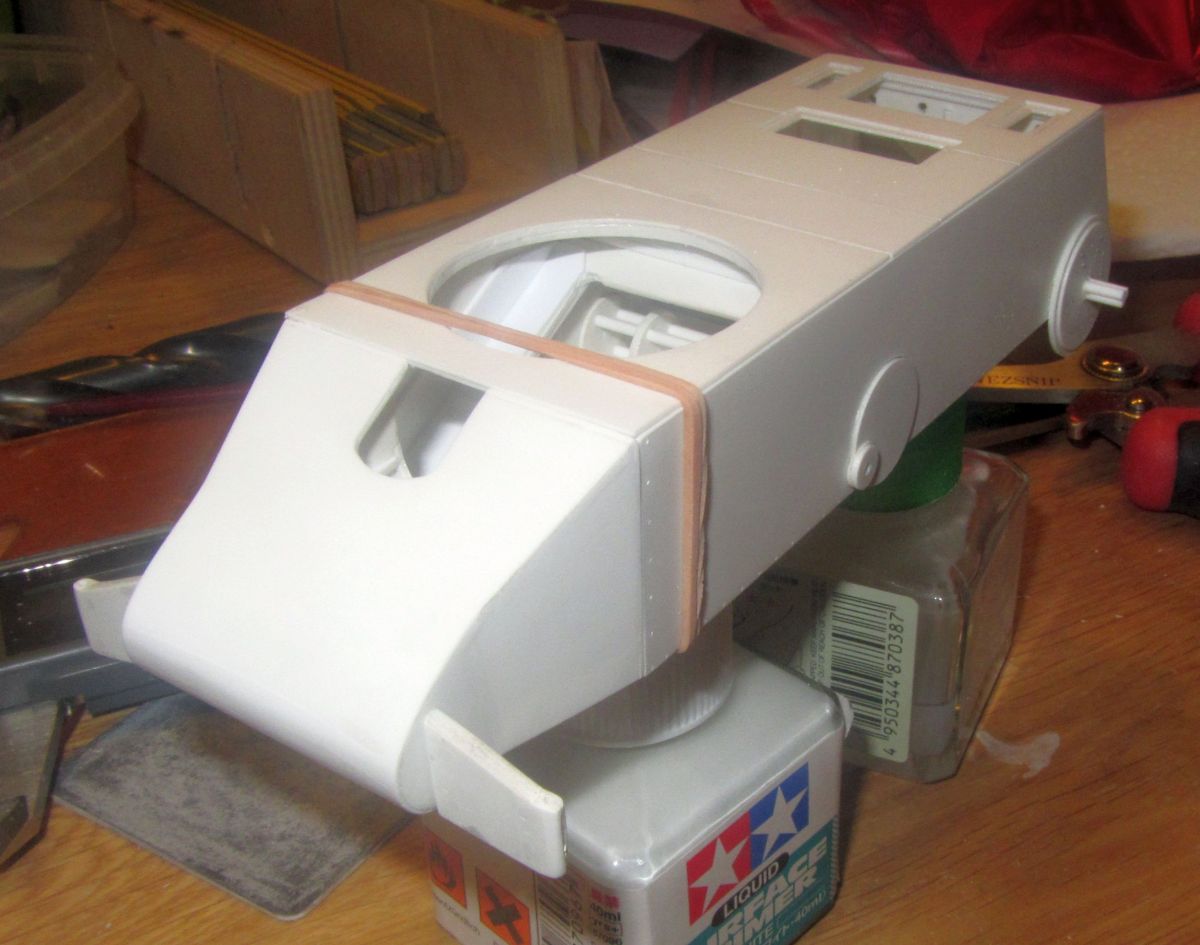

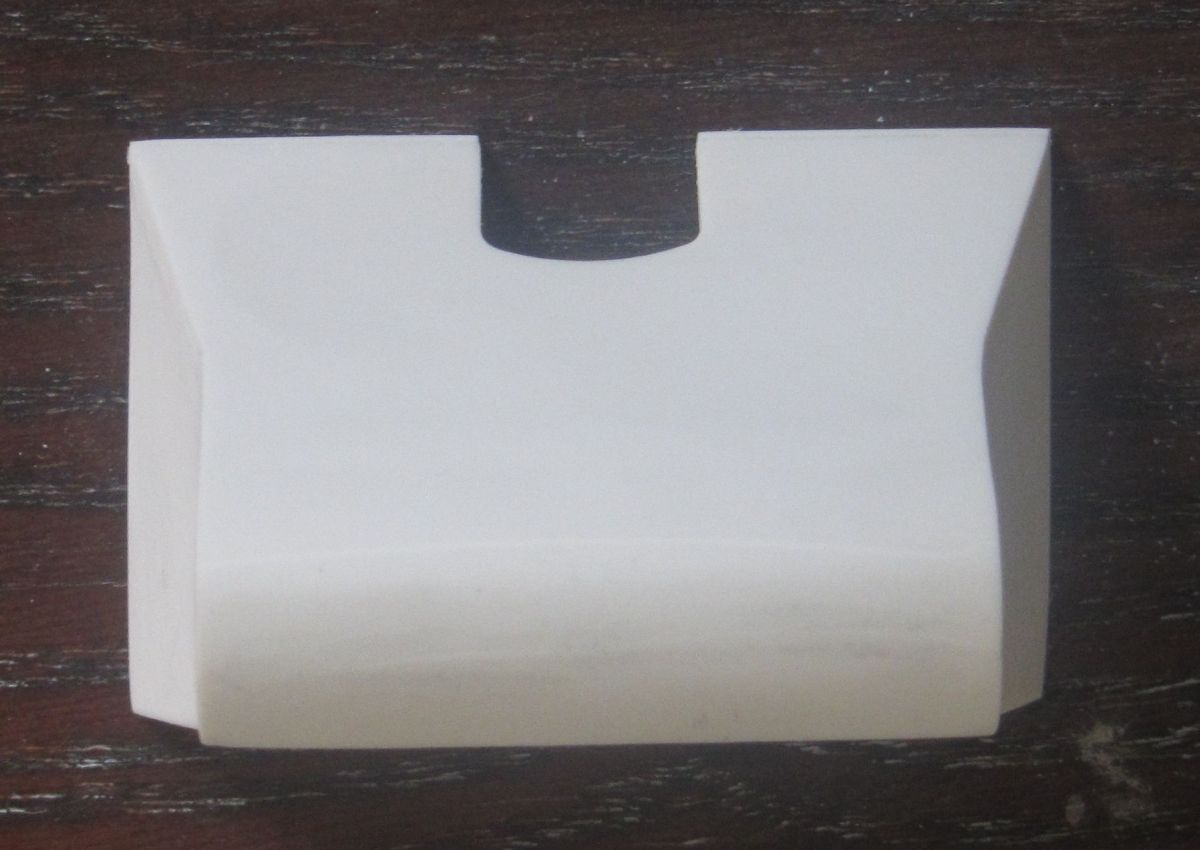

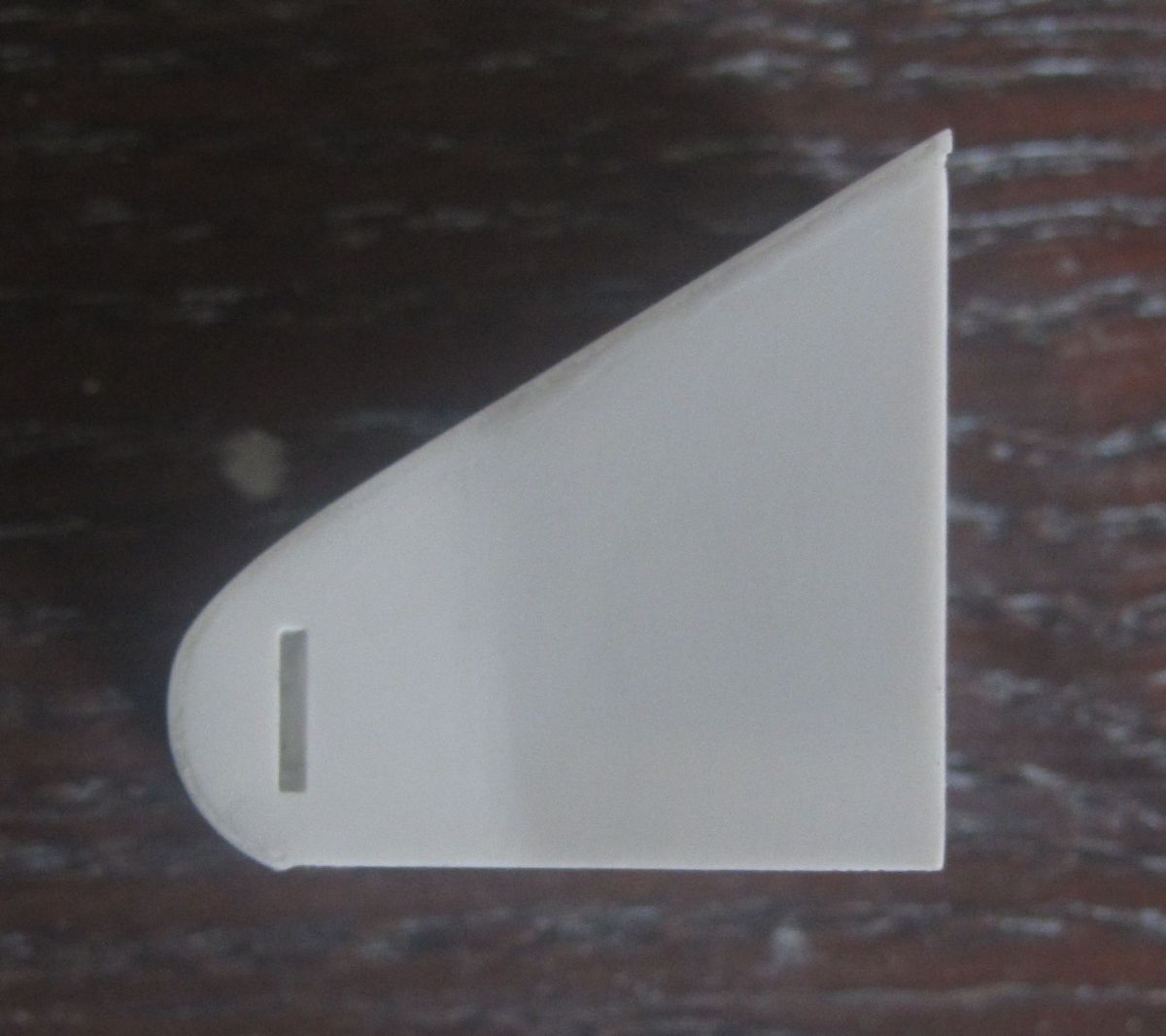

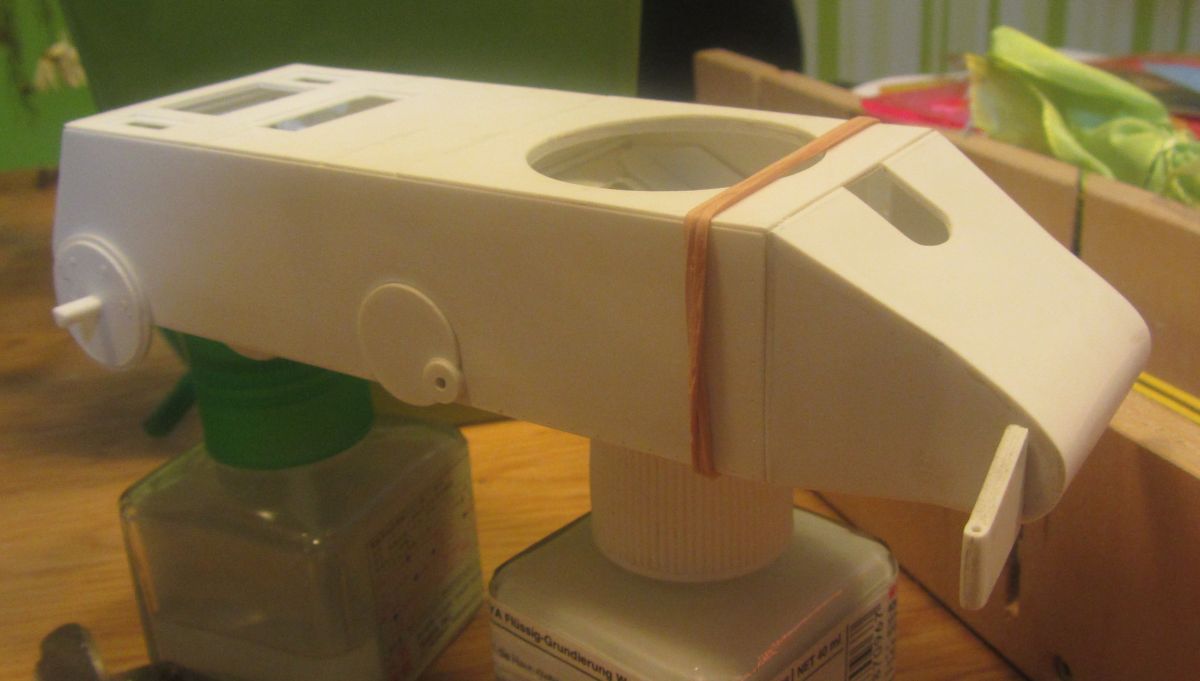

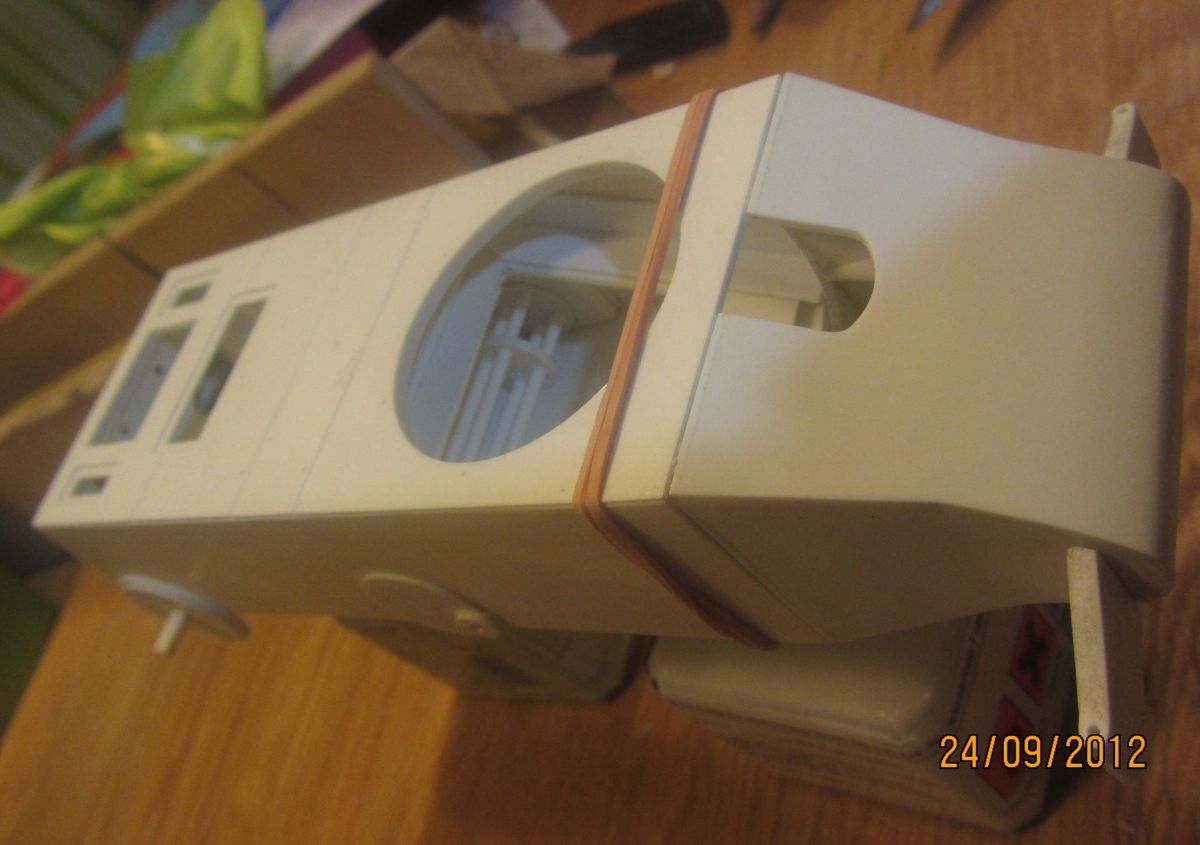

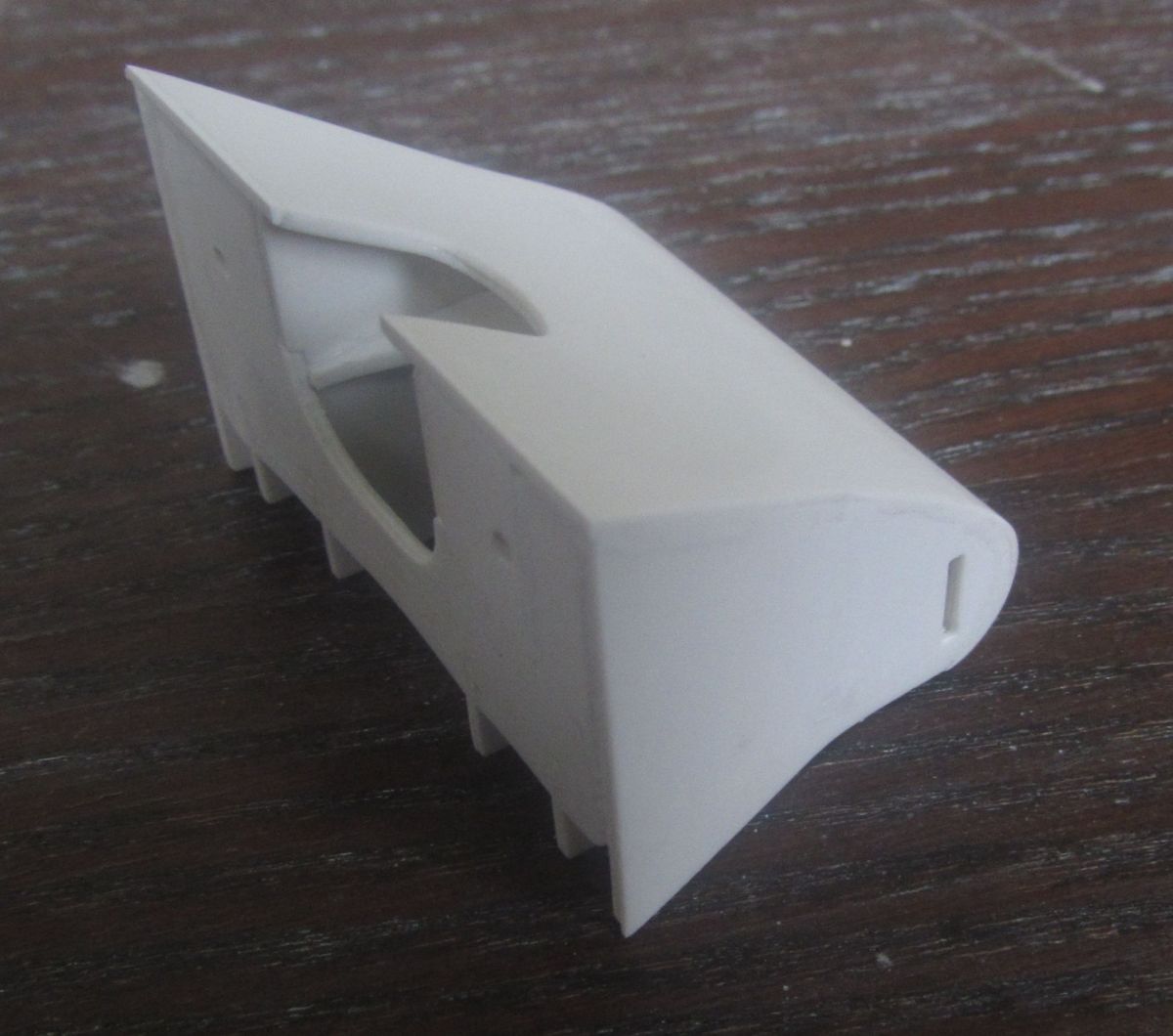

Обшил нос.

[barsiq]

Завтра, с работы, опишу мои ошибки при подготовке и изготовлении округлостей. Может кому и пригодится.

[barsiq]

На работе пришлось работать.

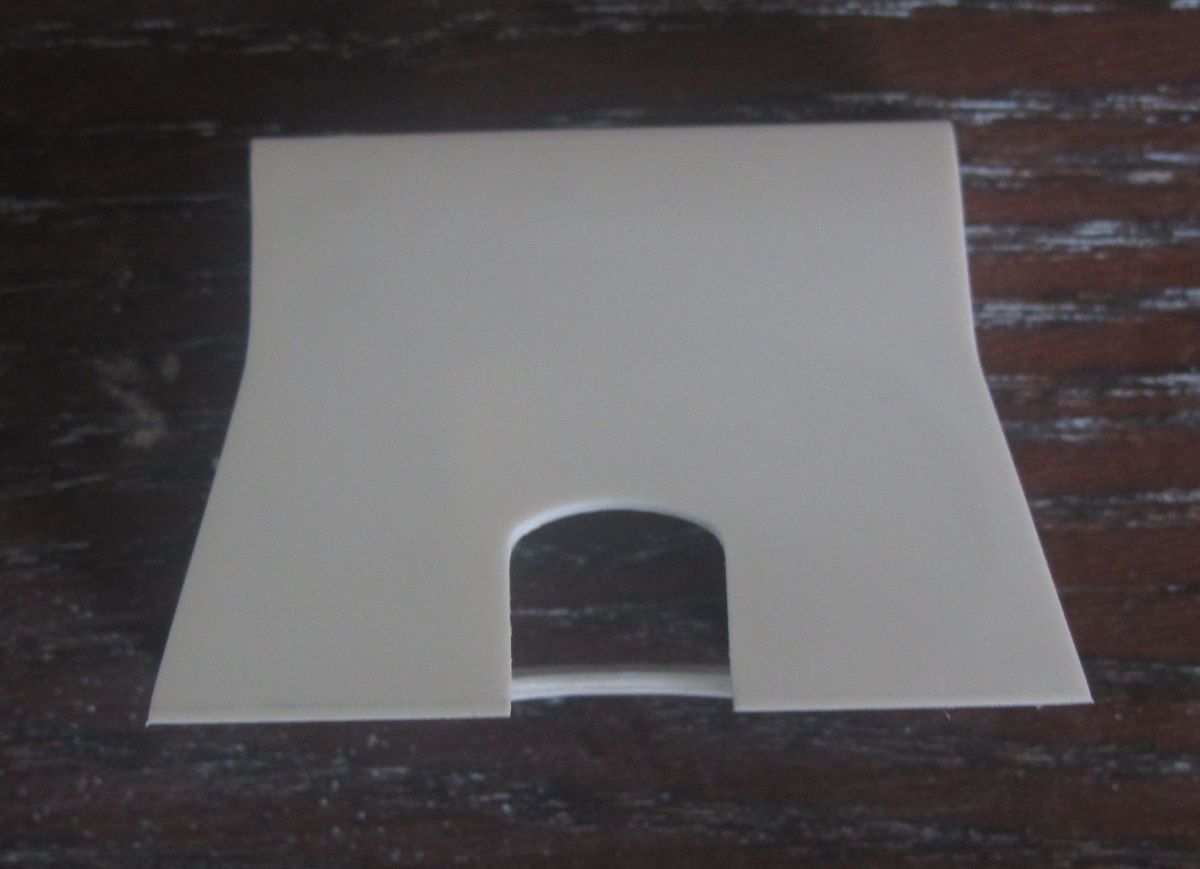

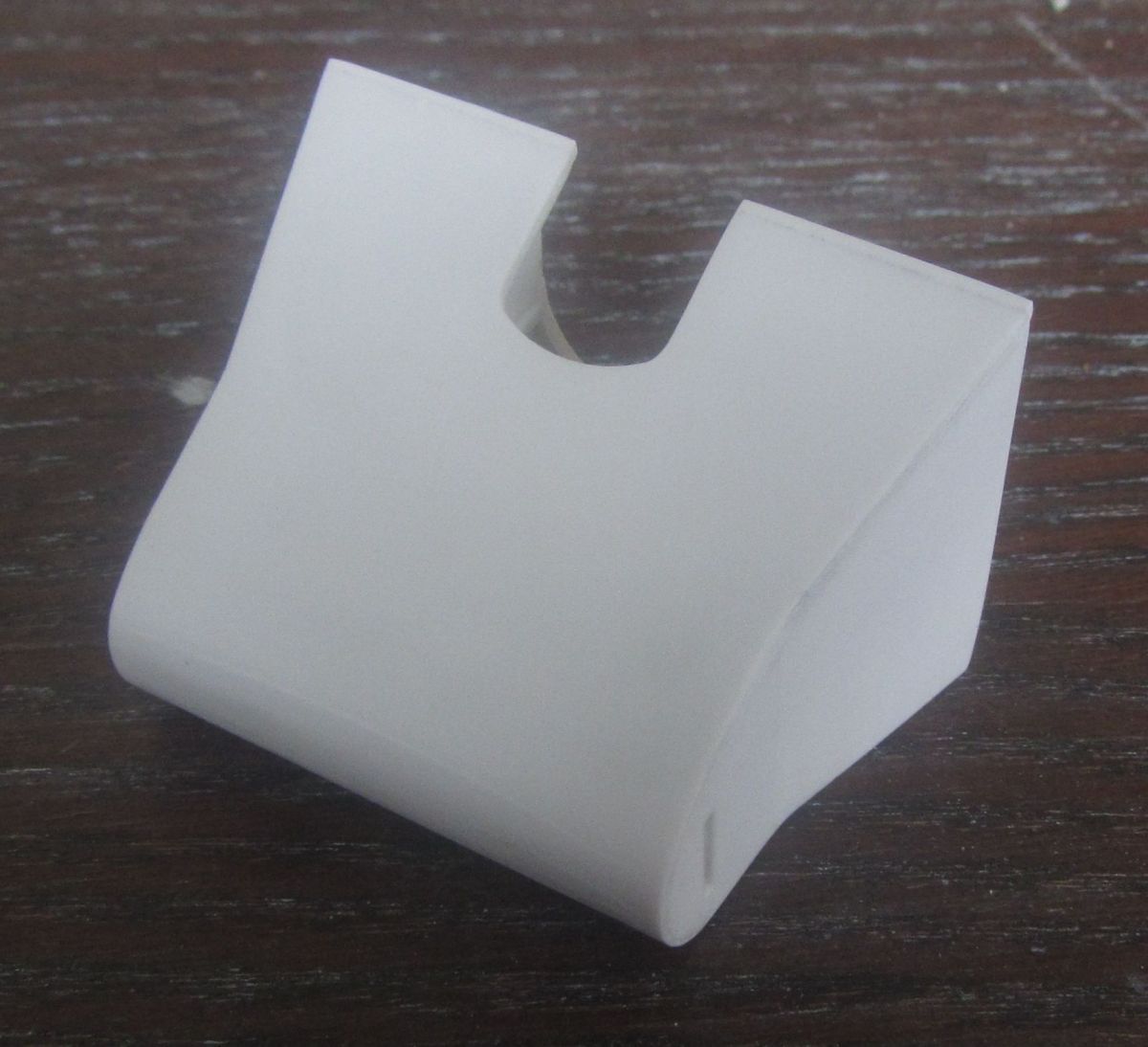

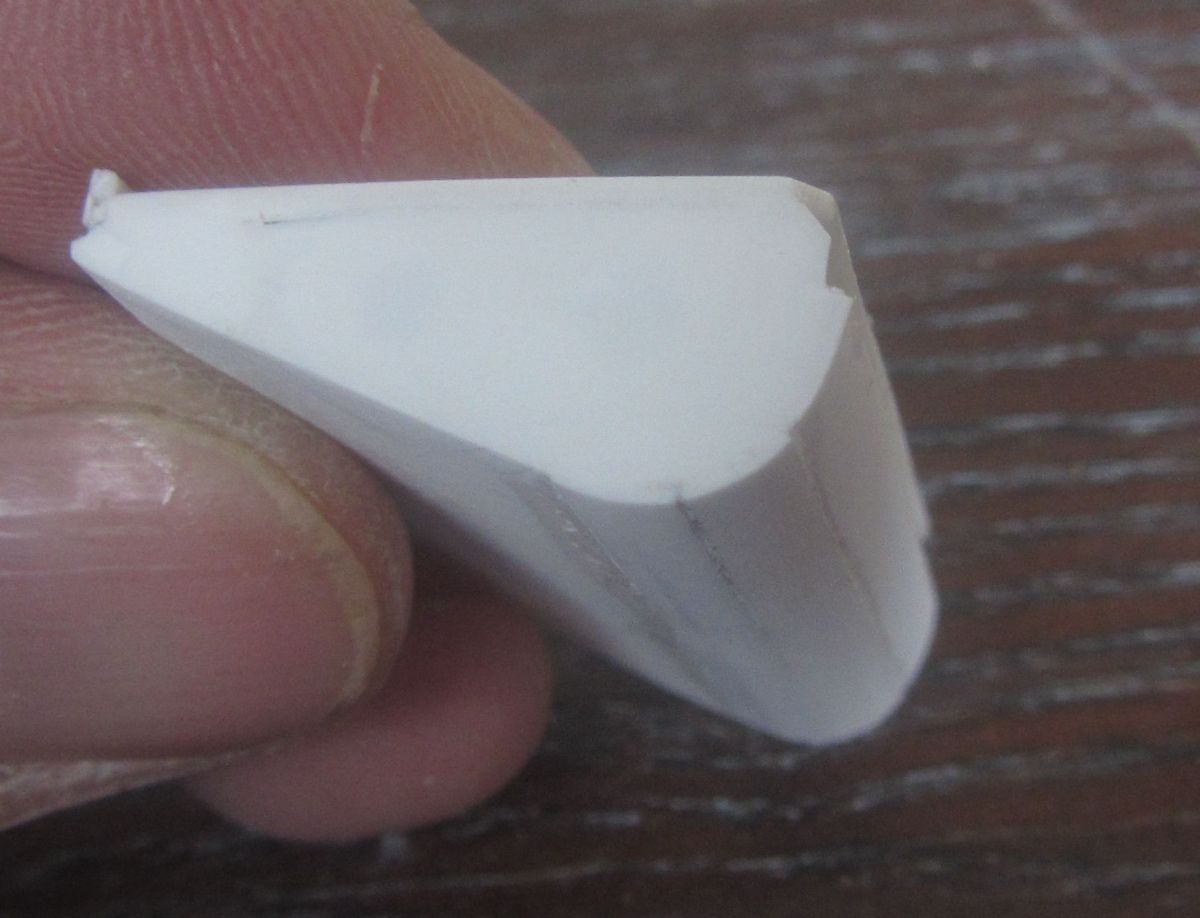

Основная моя идея, как изготовить округлые части модели. сформировалась сразу и являла из себя каркас правильной формы, обшиваемый 2мя 0.5мм полистироловыми слоями.

Каркас состоит из продольных и поперечных конструкций.
Продольные имеют форму закругления, поперечные - прямые.

Как оказалось на практике, количество продольных особого значения для качества результата не имеет, их единственная задача - правильно фиксировать поперечные элементы каркаса. Последних много не бывает.

Если каркас слишком редок, особенно в самом закруглении, то наклеенный первый слой обшивки скорее всего придётся интенсивно дорабатывать - шпаклевать или наращивать и много шлифовать. Поверьте, этого стоит избегать, как и любую импровизацию.

Я думаю если между поперечными элементами будет свободного места в 2-4 ширины этих элементов, то проблем возникнуть не должно.

Так же надо учитывать, что посчитать реальный размер обшивки нереально, есть риск получить слишком короткую поверхность и потом наращивать и точить, точить, точить; тогда как лишнее довольно легко срезается.
Если деталь не симметрична, оставьте нахлёст с обоих сторон обшивки.

К сожалению на диаметрах небольшого размера никак не удалось использовать перфорированные обшивки - они лопнут от клея.

[Дмитрий Ефремов]

Качество работы восхищает!! Мне бы такой чудо-станочек..
Из мастерской не вылазил бы.

[Kas]

очень профессионально все выглядит
а чего не выложите блог сюда допустим - http://panzer35.ru/forum/0-0-1-34
там много самоделок выкладывают, думаю найдутся и такие, кто делал именно этот танк

[barsiq]

очень профессионально все выглядит

Качество работы восхищает!!

Большое спасибо.

а чего не выложите блог сюда допустим

Я всё же далёк от подробностей рунета, я попросил моего друга Костю Чиганова посоветовать ресурс, он предложил этот и кажется панцер35.ру, а я сделал свой выбор.

Перекладывать блог о постройке добровольно никуда не стану; я как и большинство, крайне ленивый в быту человек

Тем временем:

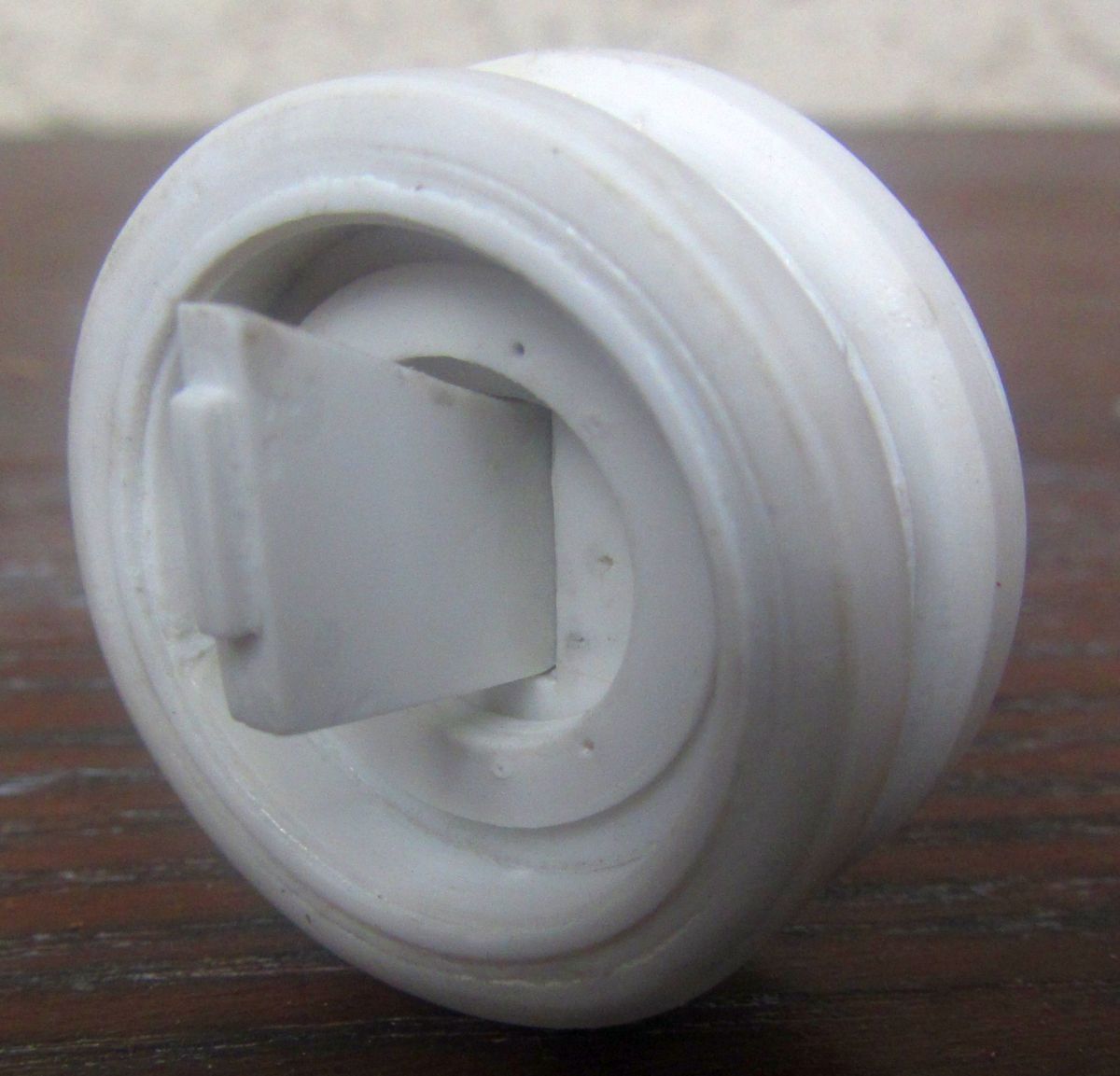

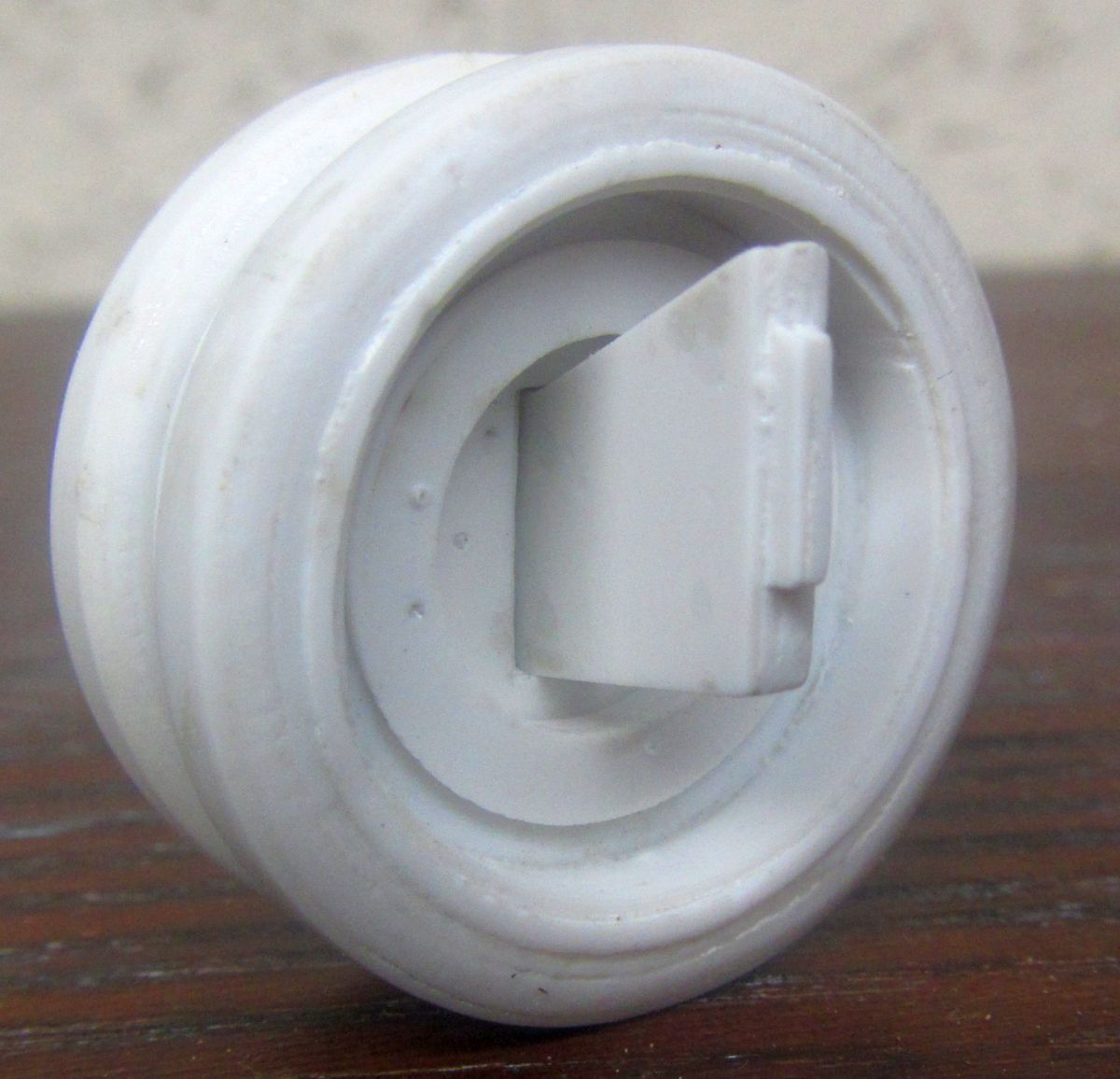

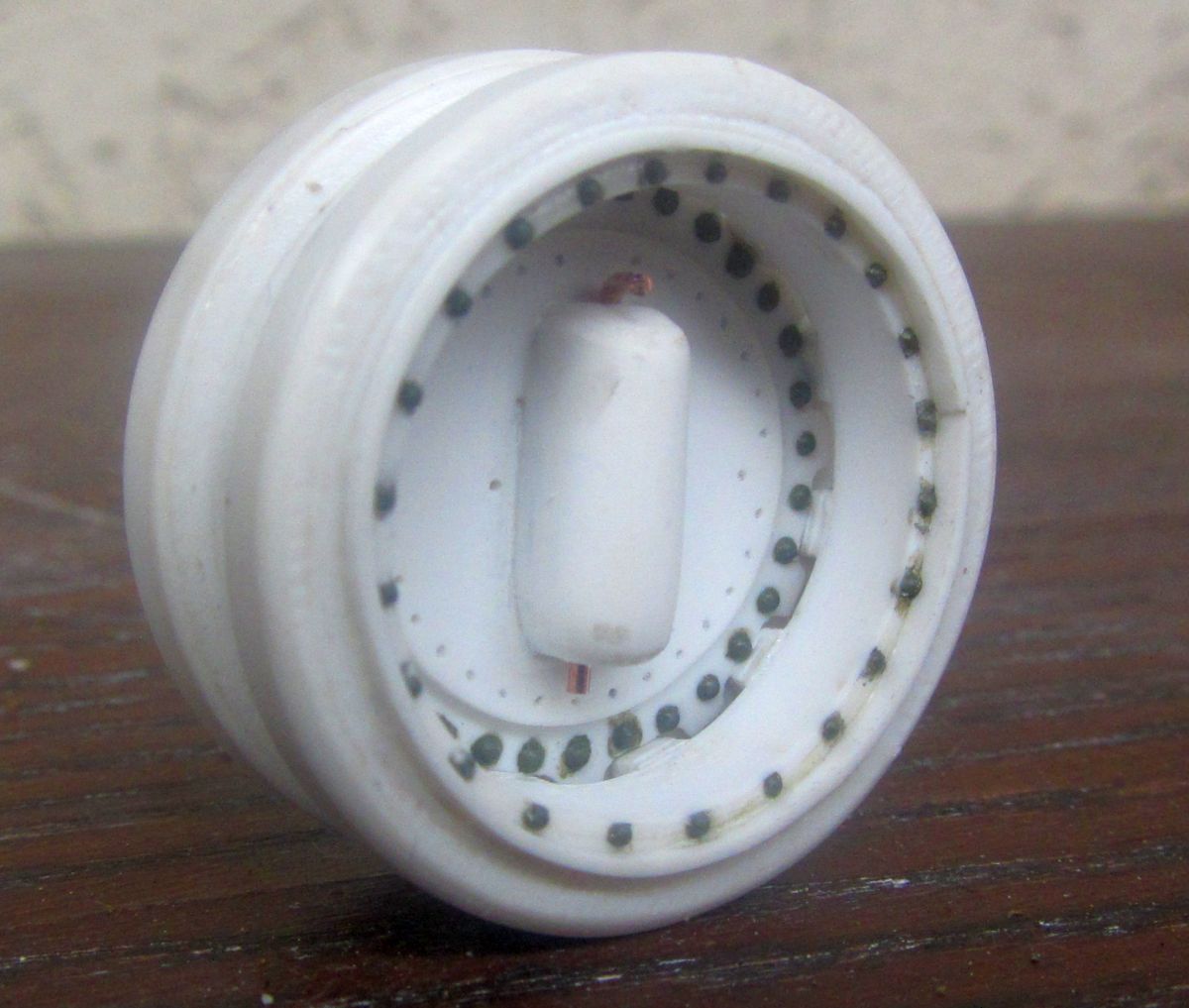

Попытка передней подвески (правая в сторону движения). Рабочая.

Господа, подумайте если у вас есть свободная минутка, об рулевых тягах прототипа. Сам я что-то не пойму.

[barsiq]

Мда, глядя на фото понимаешь сколько ещё нужно шпаклевать.

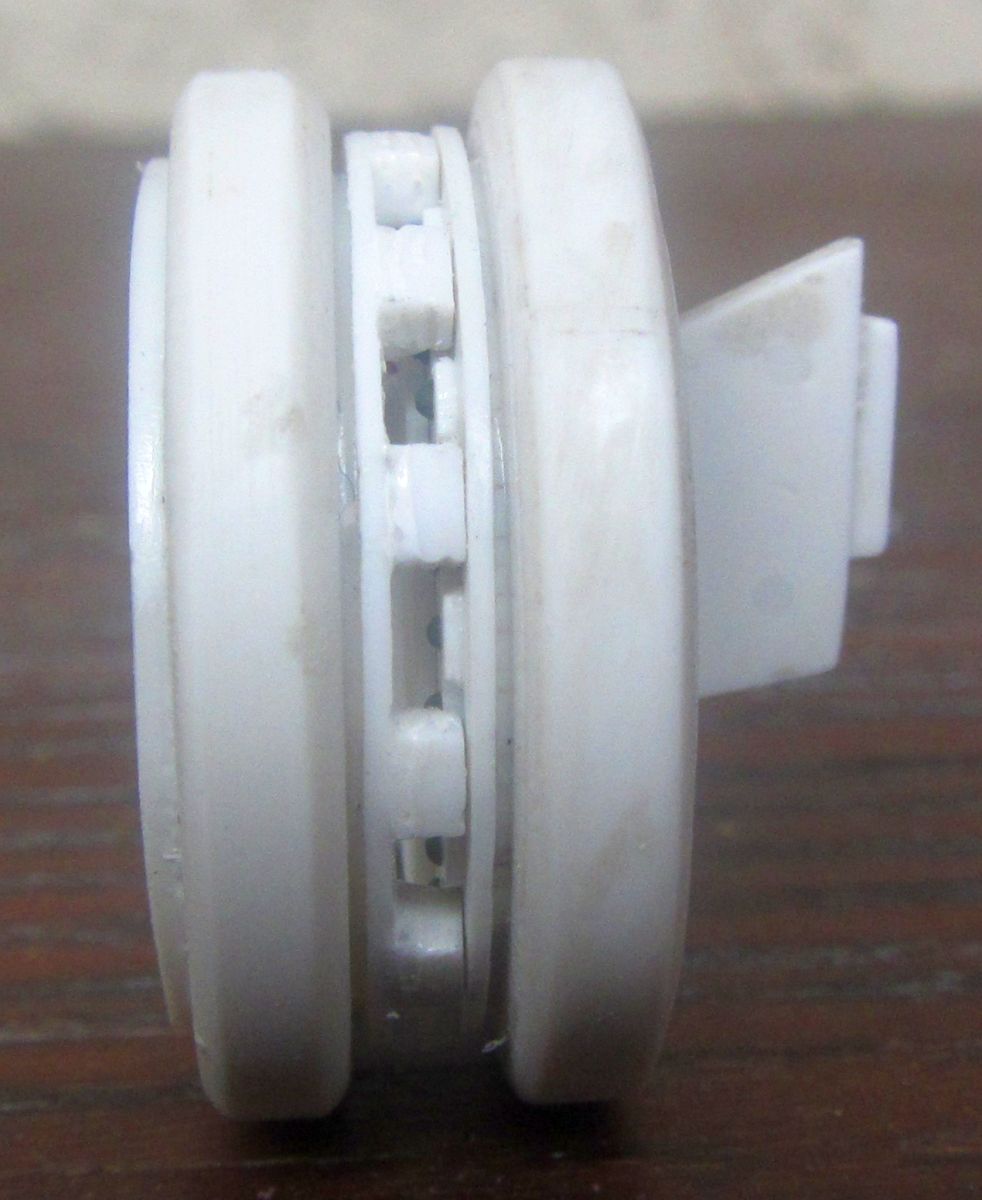

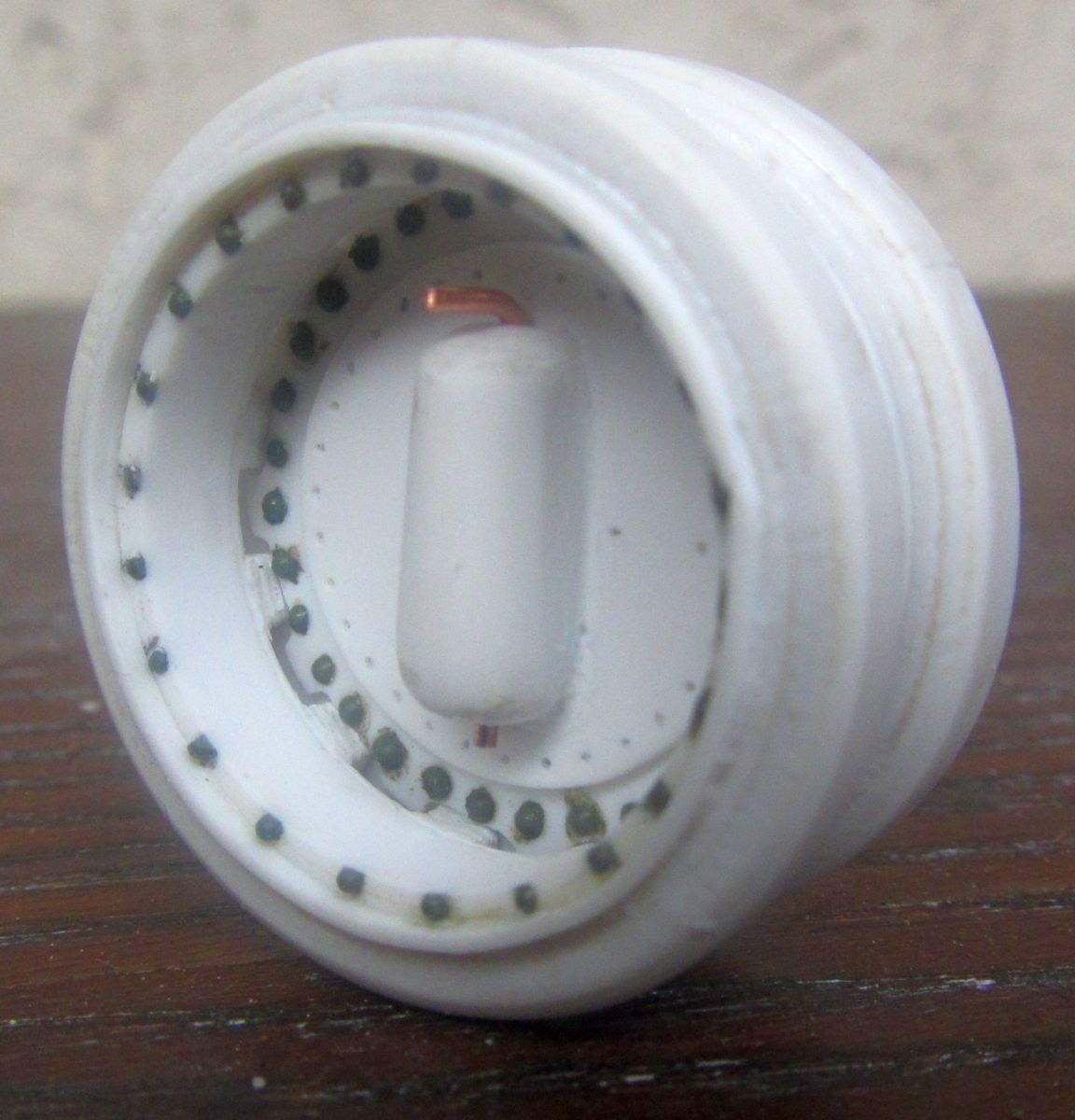

Накладка на внутреннюю часть колеса (та которая с кольцом заклёпок) вышла толстовата. Гусенице она конечно не мешает, но мне не очень нравится. Я думаю сделать эту накладку так же в травле, и если получится, сделать просто ещё пару внутренних частей, или сточить пластиковую накладку.

[Kas]

Я всё же далёк от подробностей рунета, я попросил моего друга Костю Чиганова посоветовать ресурс, он предложил этот и кажется панцер35.ру, а я сделал свой выбор

я к тому, что выкладывать информацию есть смысл в места "повышенной концентрации" единомышленников, занимающихся примерно тем же самым, согласитесь
но это я так, просто посоветовал

[barsiq]

я к тому, что выкладывать информацию есть смысл в места "повышенной концентрации" единомышленников, занимающихся примерно тем же самым, согласитесь

Конечно соглашусь. Но менять пока ничего не буду, по нескольким причинам.

Во первых, мне лень.
А во вторых - конечно, одной из целей моего бложества было сорвать пару-тройку комплиментов, но основной - заставить себя довести этот проект до конца.
С этой задачей мой блог вполне справляется

Так что если администрация не возражает, я останусь тут.

[Kas]

дело не в комплиментах - их и здесь отсыпят

просто ИМХО Вы теряете часть аудитории, которой были бы интересны Вы, и которая может быть полезна Вам
(но я кончно не пытаюсь Вам чего-то доказать, или ресурсы сторонние рекламировать)

вот пример текущего блога с Панцера - http://panzer35.ru/forum/33-6771-17

или вот - прям Ваша тема http://panzer35.ru/forum/25-9984-1

[Никифоров Андрей]

просто ИМХО Вы теряете часть аудитории, которой были бы интересны Вы, и которая может быть полезна Вам

Просто,считаю,администрации Диорамы.ру давно пора "намазать"раздел с уклоном на БТТ.Тем более ,что Борис и сам сильный БТТшник.
