13.03.15 [22:35]

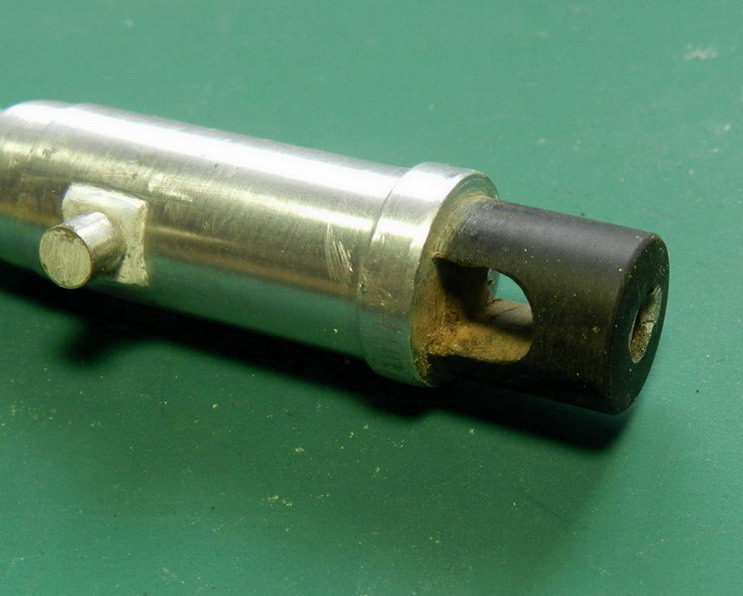

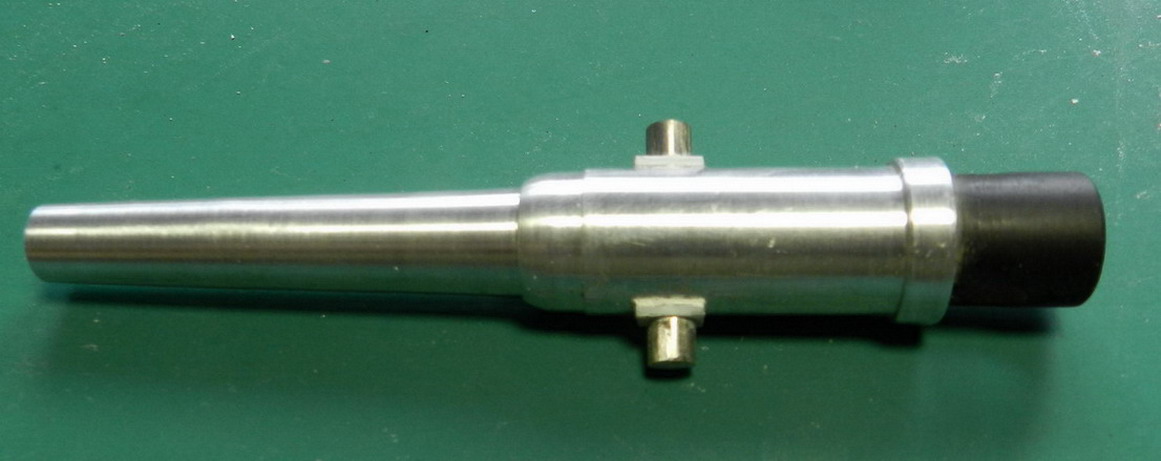

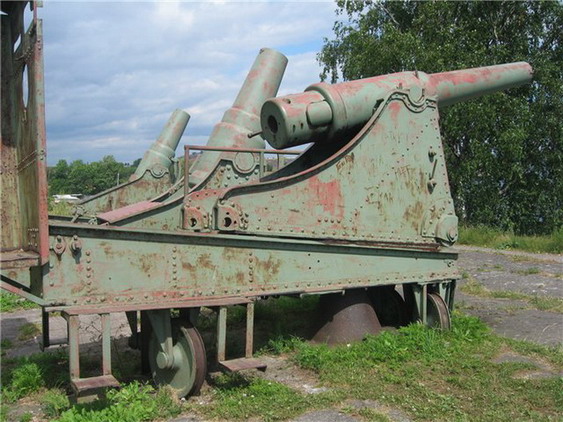

Начинаю новую модель. Я уже делал 6 дм. орудие весом в 190 пудов обр.1867-77 гг. Но на крепостном лафете, и на лафете с колёсами тракторного типа (на ПМВ). Теперь же буду строить модель этого орудия на береговом лафете конструкции Дурляхера обр.1886 г. Применялось в Русско-японской воине и в ПМВ. На данный момент мне известно о существовании двух подобных систем, во Владивостоке и в Финляндии. Финские и показываю на фото.А строить модель начинаю как всегда со ствола. Затвор буду делать в открытом состоянии.

14.03.15 [23:22]

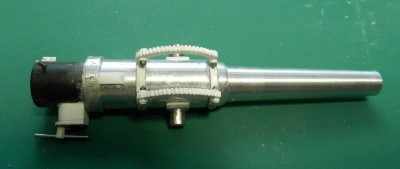

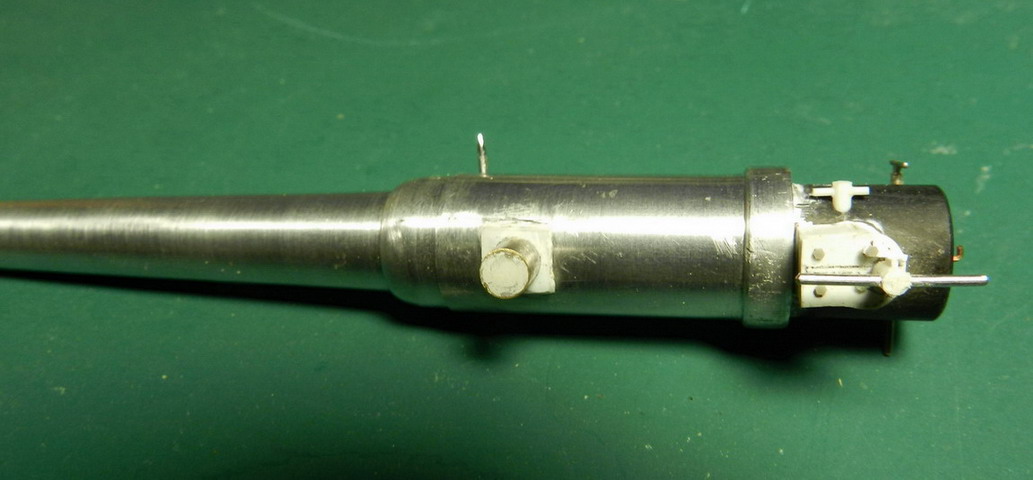

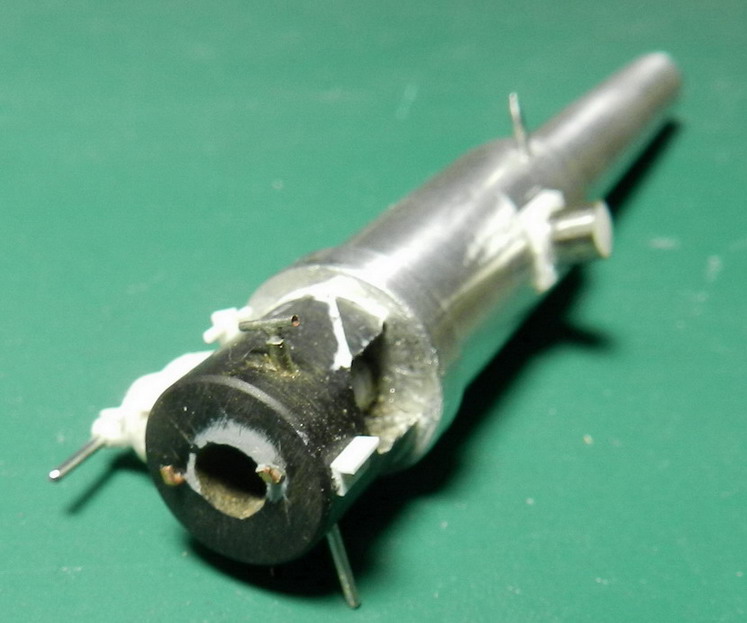

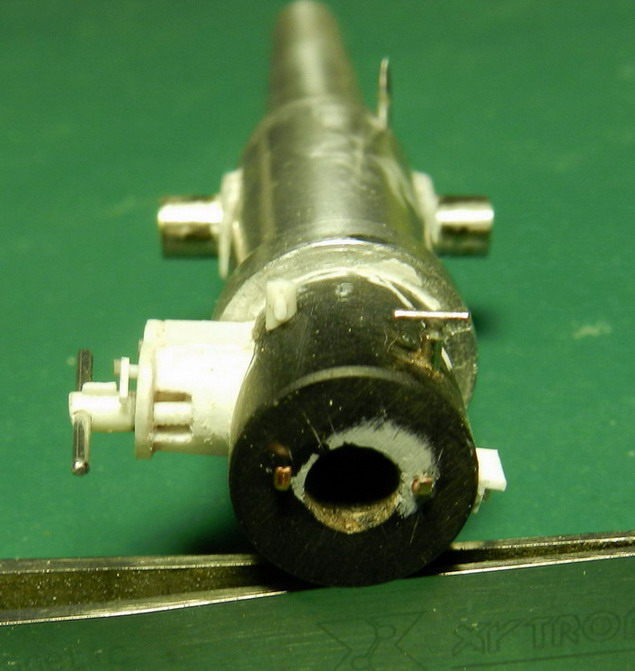

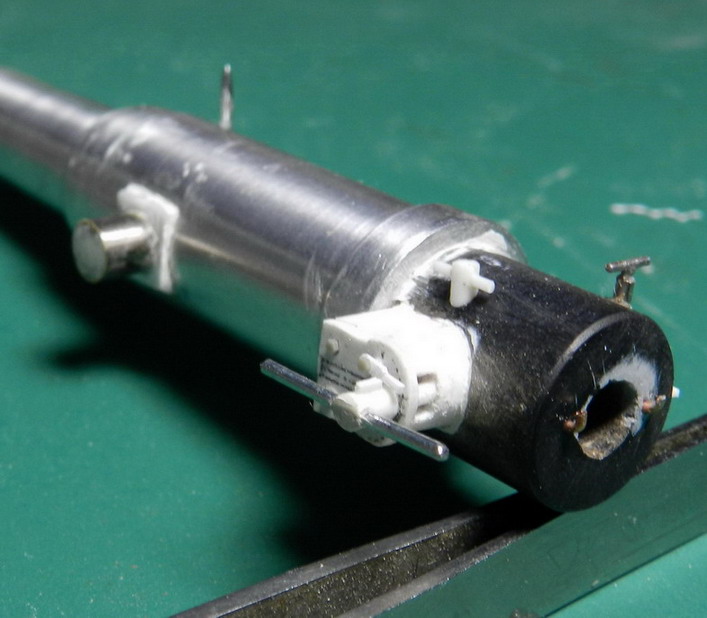

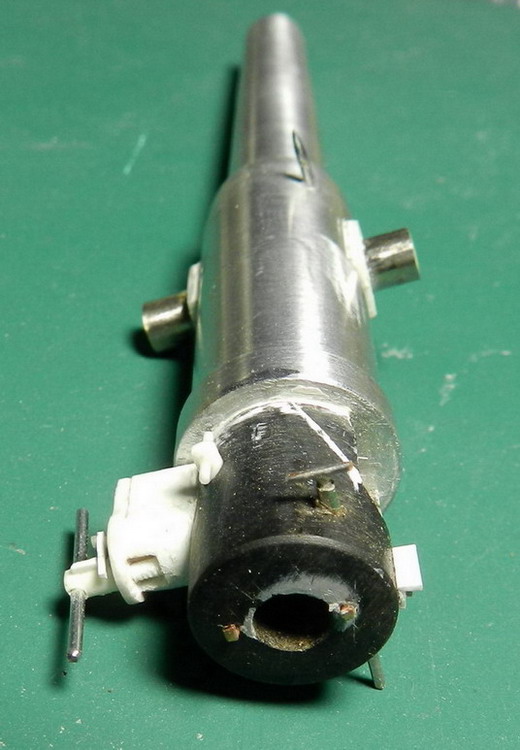

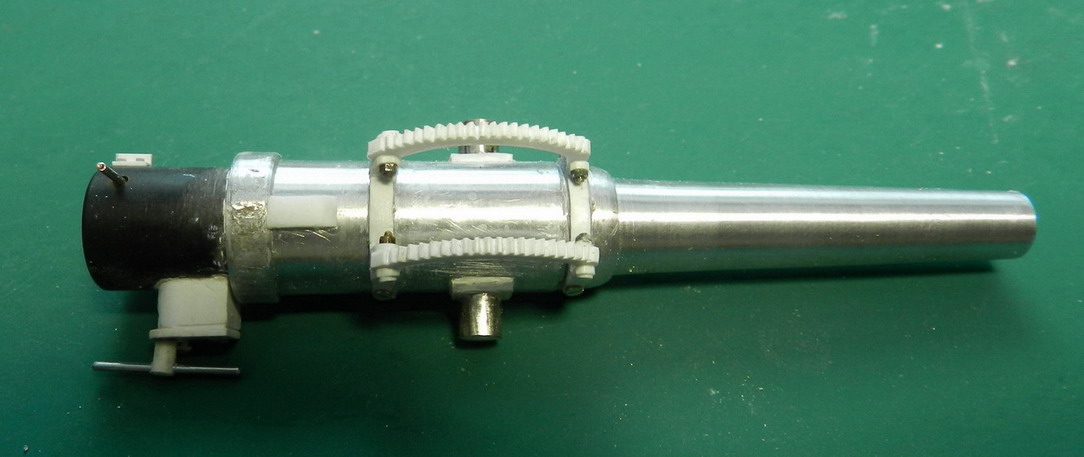

Продолжил работу со стволом, изготовил затвор, винт для его стопорения. прицел, уголок для квадранта и мушку.

18.03.15 [22:30]

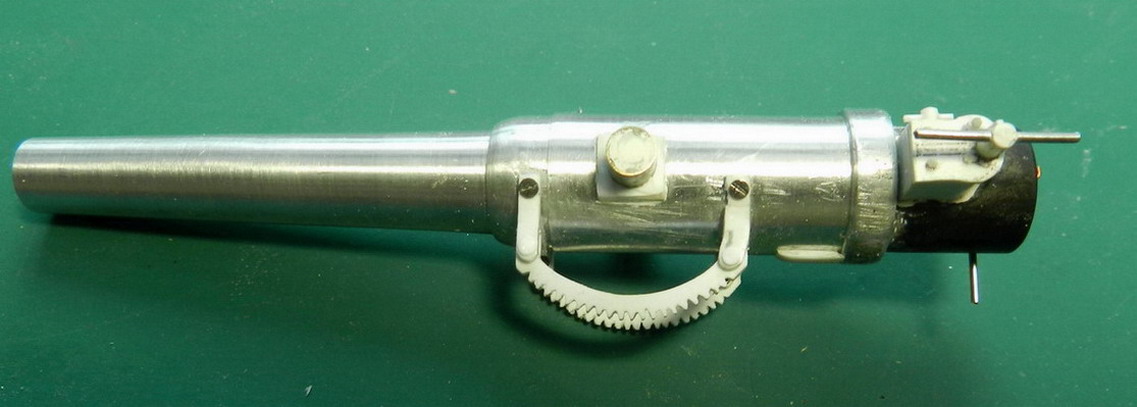

В отличии от осадного лафета с винтовым подъёмным механизмом, на стволе берегового орудия установлены два зубчатых сектора на кронштейнах. Сектора прокатываются по шестерням.

19.03.15 [02:58]

Как всегда- супер!! Наслаждаюсь :helmet:

19.03.15 [23:12]

Федоркин,Спасибо! Обычное дело.

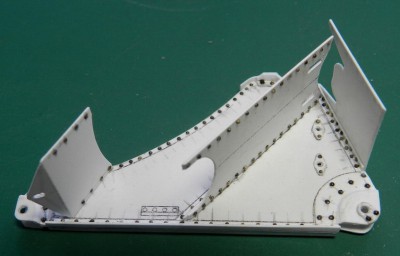

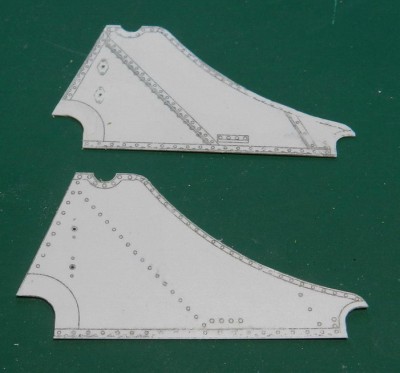

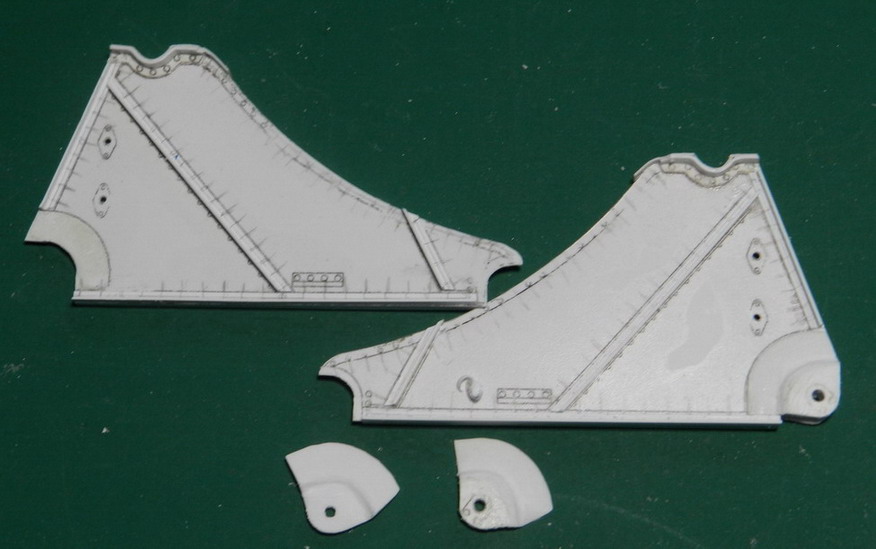

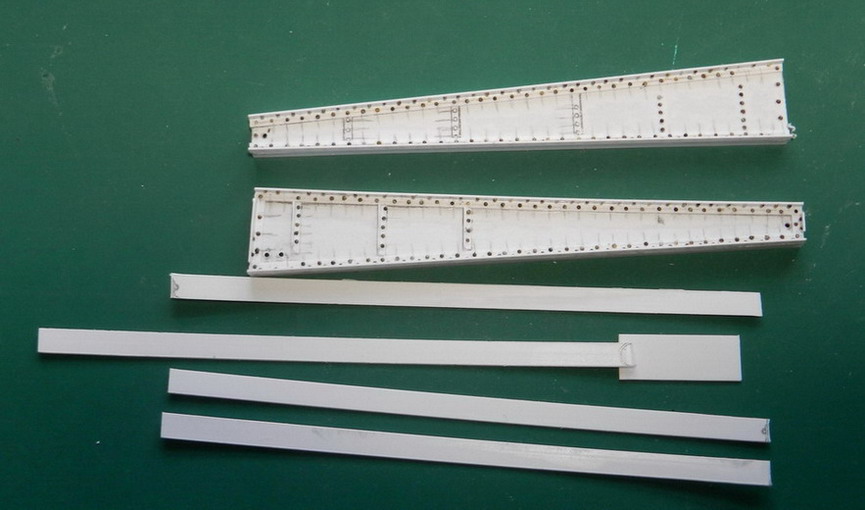

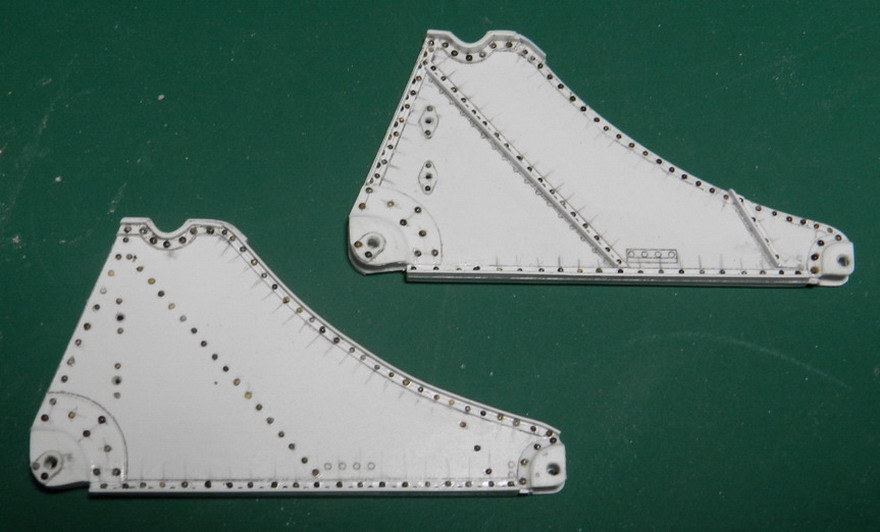

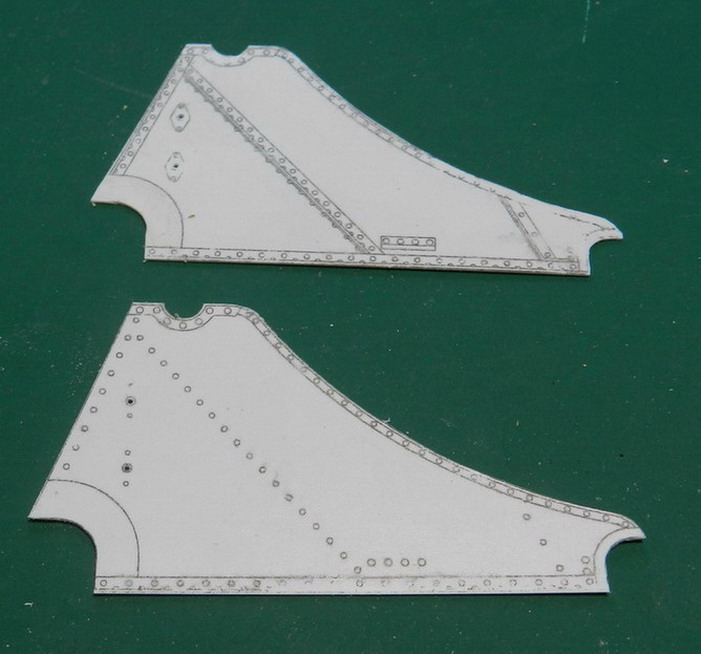

Продолжаю работу. Начал строить станок. Из полистирола толщиной 0,4 мм. боковины станка. Приклеил уголки жёсткости и для крепления внутренних связей. Из полистирола толщиной 1,5 мм. щёки для установки передних катков.

27.03.15 [22:23]

Добавил на станины лафета заклёпки.

04.04.15 [20:09]

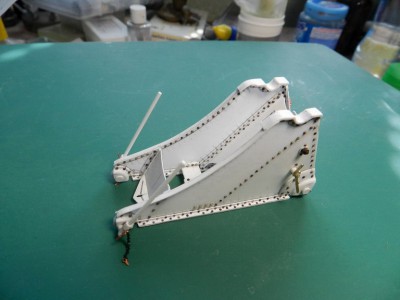

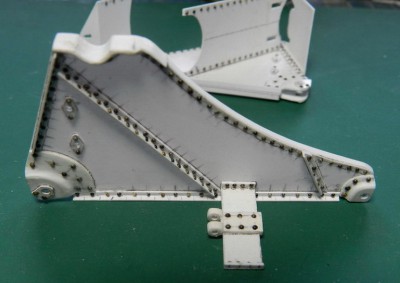

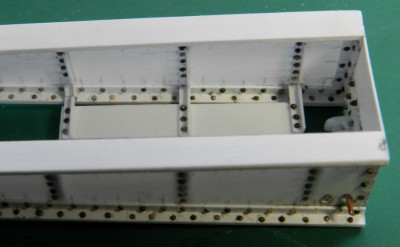

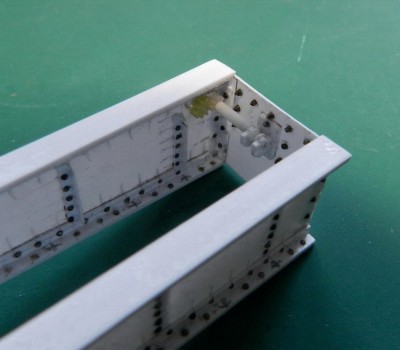

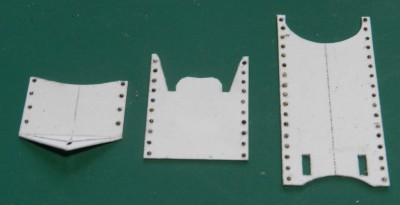

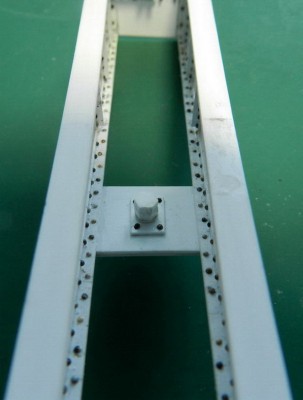

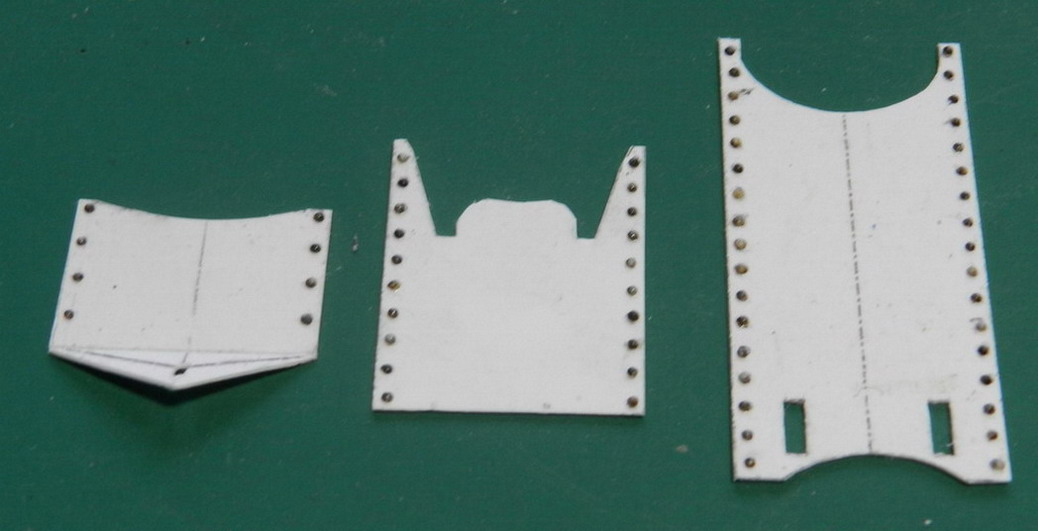

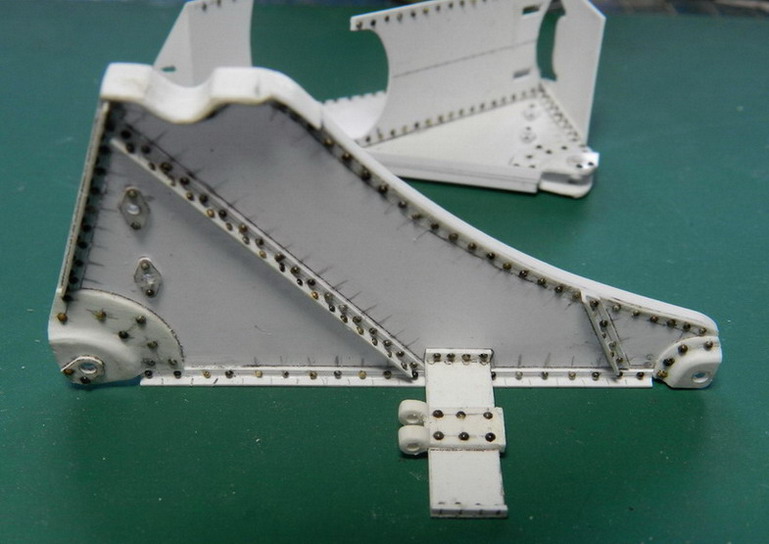

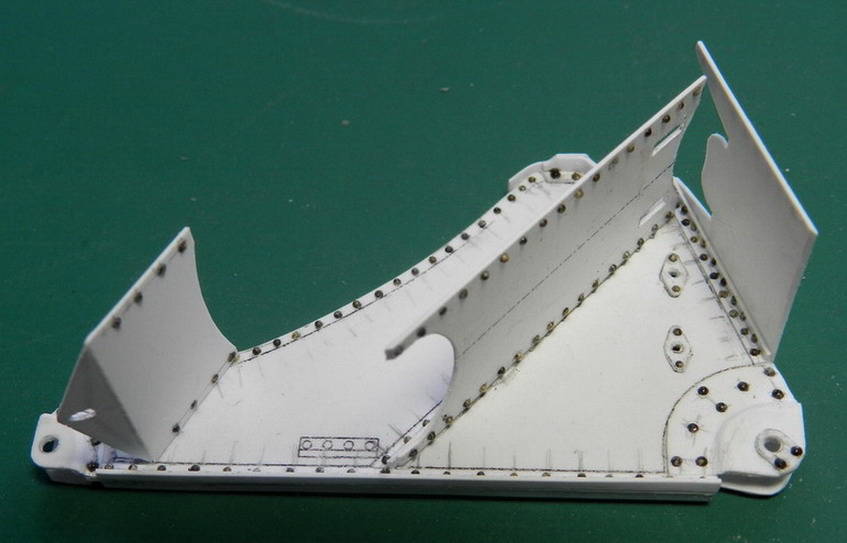

Сделал ещё несколько деталей. Вырезал поперечные связи, переднюю,среднюю и заднюю. Вклеил их по месту на одной из боковин станка. К другой приклеил поперечную доску с ушами для крепления штока компрессора.

13.04.15 [22:11]

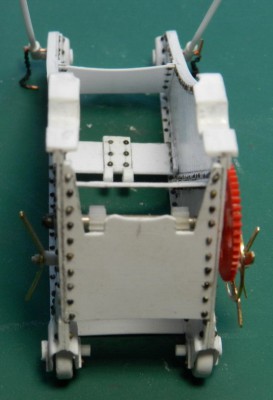

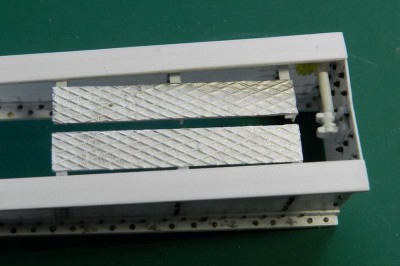

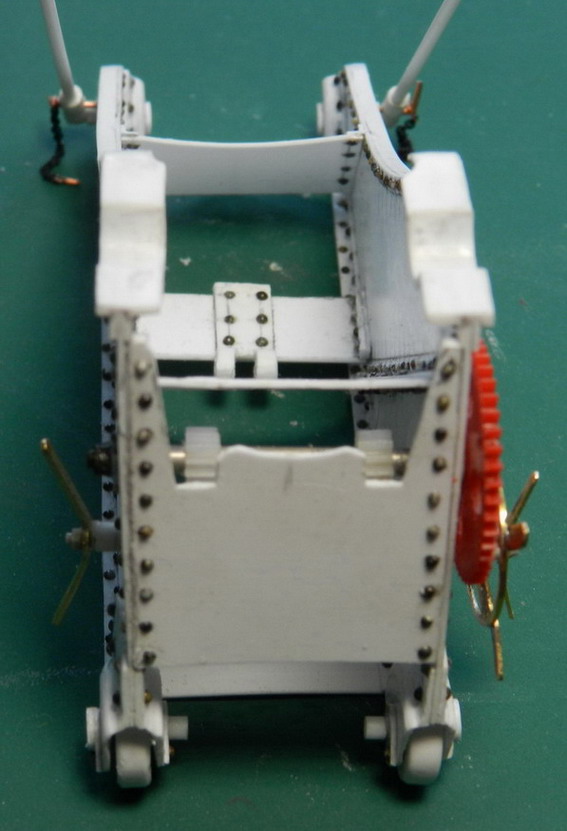

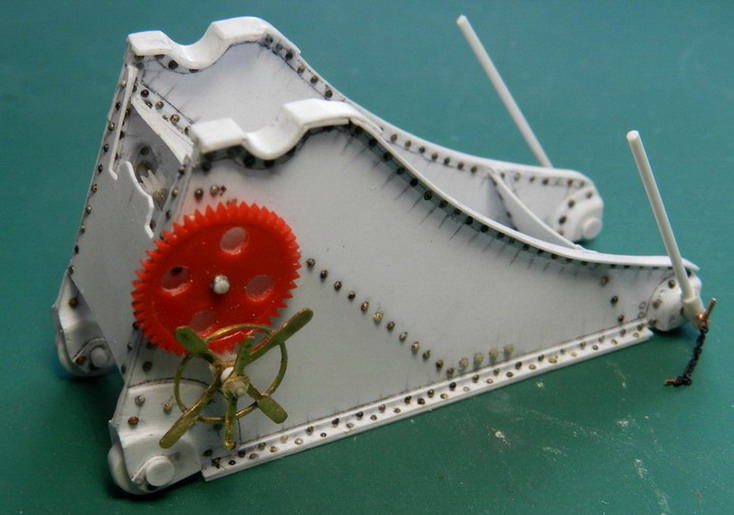

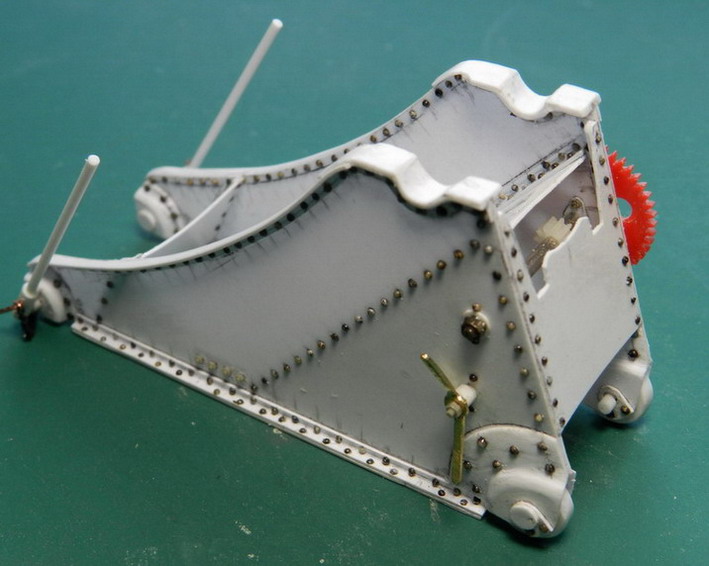

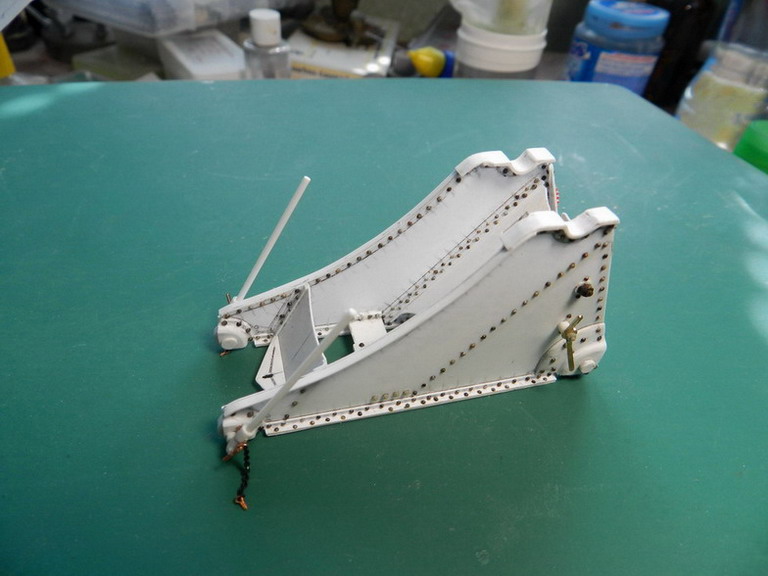

На собранном станке установил катки и рычаги тормозов. Изготовил подъёмный механизм. Удивительно точно подошли шестерёнки от будильника и заводной детской машинки. Маховик сделан из маятника от ручных часов с нпаиванием рукояток из латуни.

Сайт · 14.04.15 [15:07]

круто!

14.04.15 [22:11]

Костет, Да нормально. Особенно радует, что шестерёнки подошли и не пришлось их резать самому.

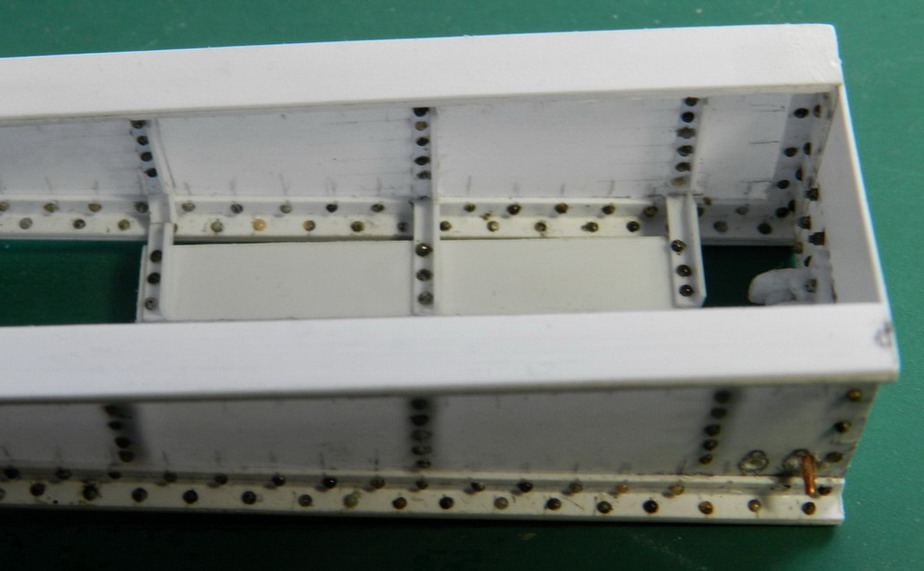

Начал строить поворотную раму. Изготовил боковины. "приклепал" уголки и заготовил полоски полистирола, которые будут изображать полосовой металл на верхних и нижних плоскостях уголков.

17.04.15 [22:53]

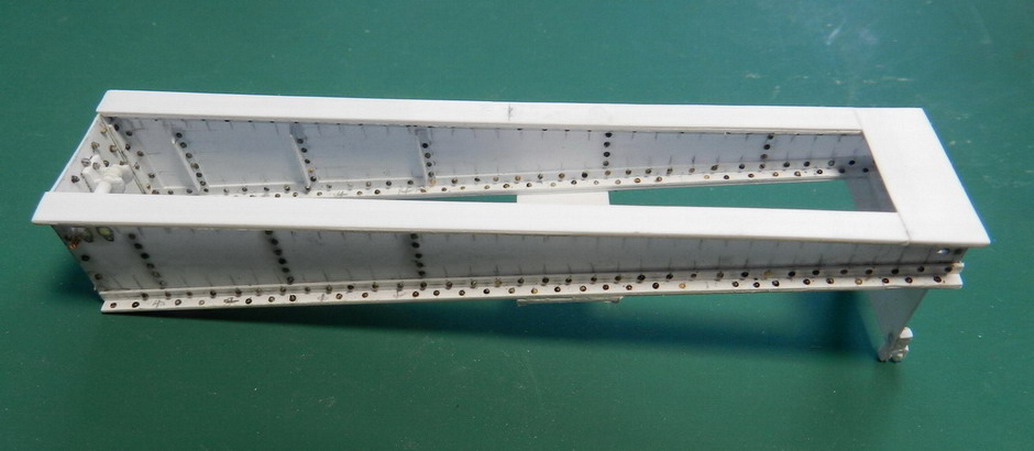

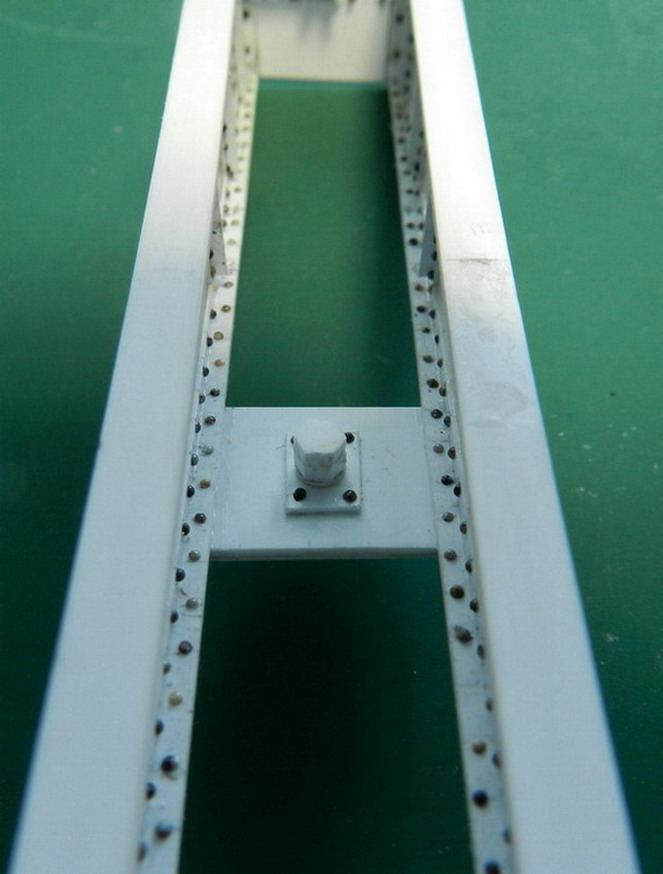

Продолжаю. Собрал воедино поворотную раму. Спереди она соединена двумя поперечными связями (вверху и внизу) и вертикальной связью с установкой блоков для цепей поворотного механизма. В средней частью поперечная связь со шворнем для тумбы, в задней части вертикальная связь с установкой блока с осью и шестернями для троса отката станка вручную.

19.04.15 [15:26]

Красотища, смотрю и любуюсь

19.04.15 [22:57]

dplДмитрий, пока любоваться особенно и нечем. Вот когда соберу воедино, тогда посмотрим.

22.04.15 [21:43]

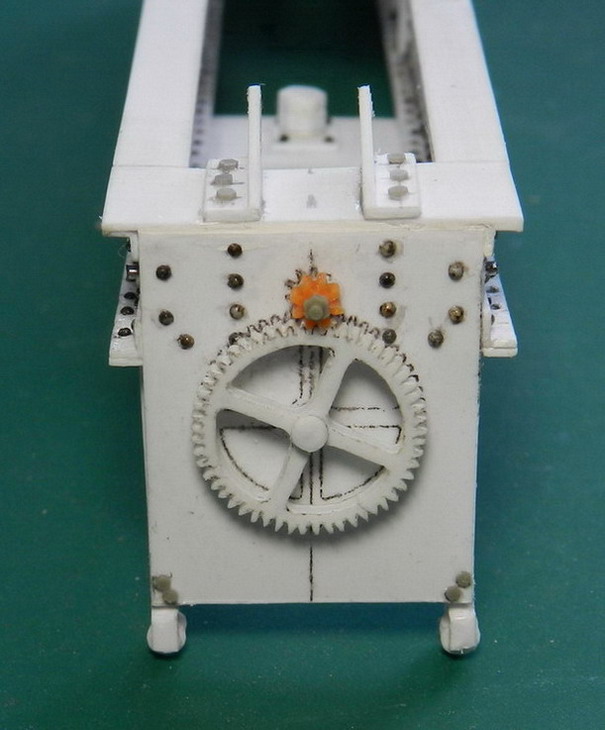

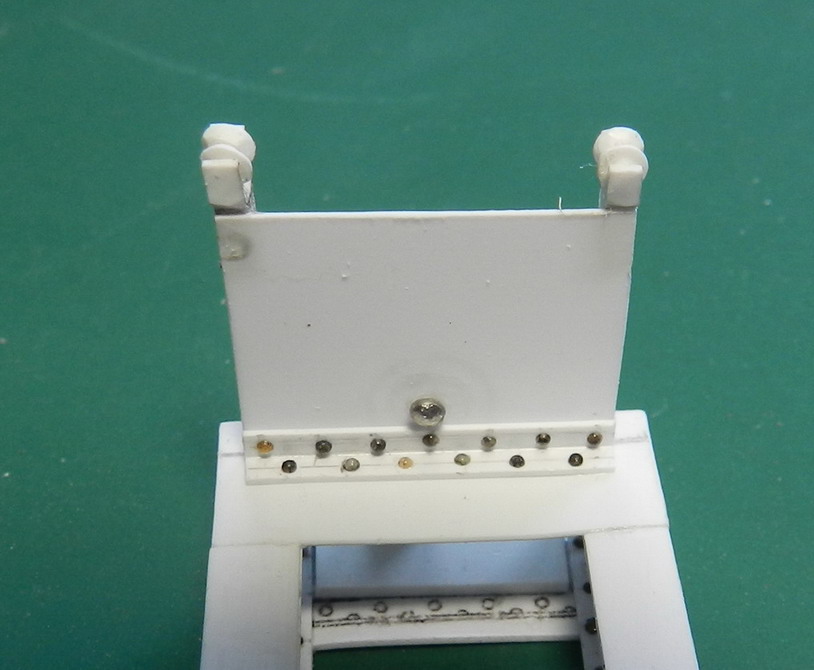

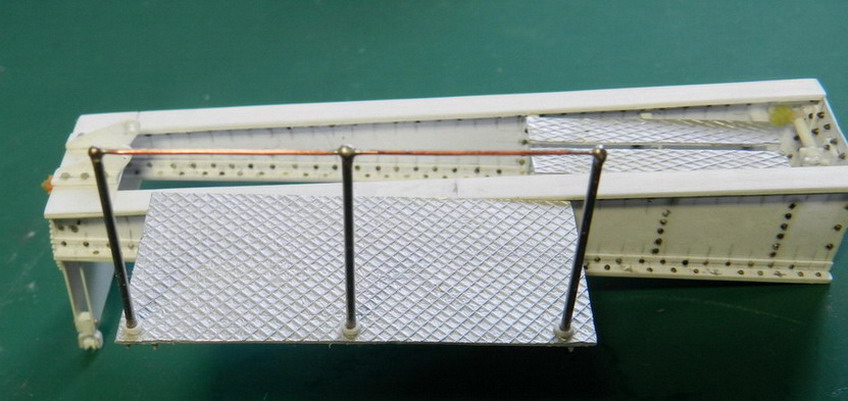

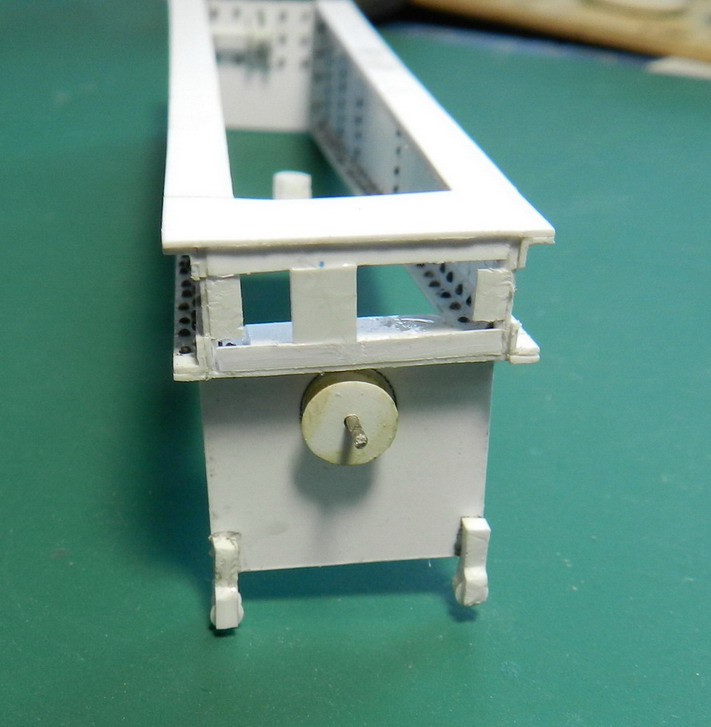

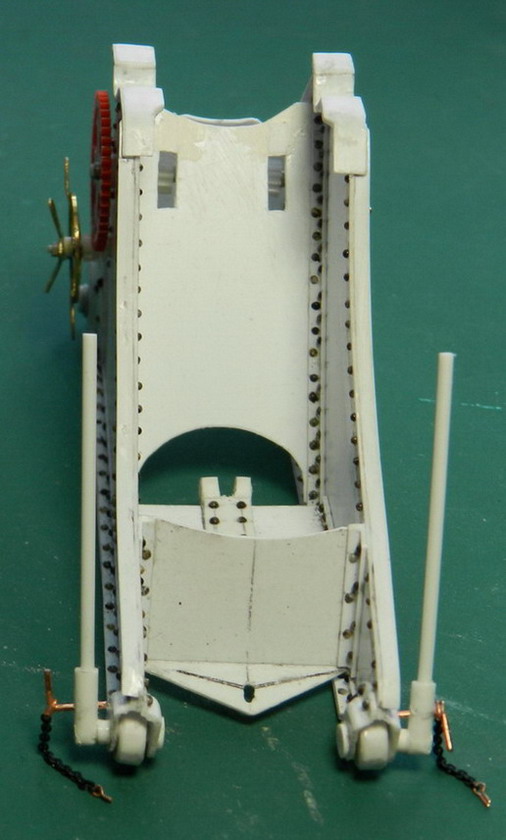

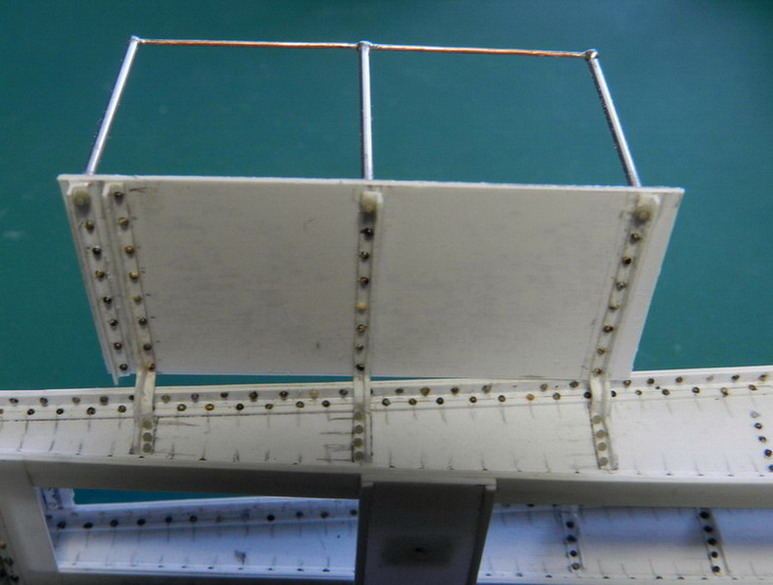

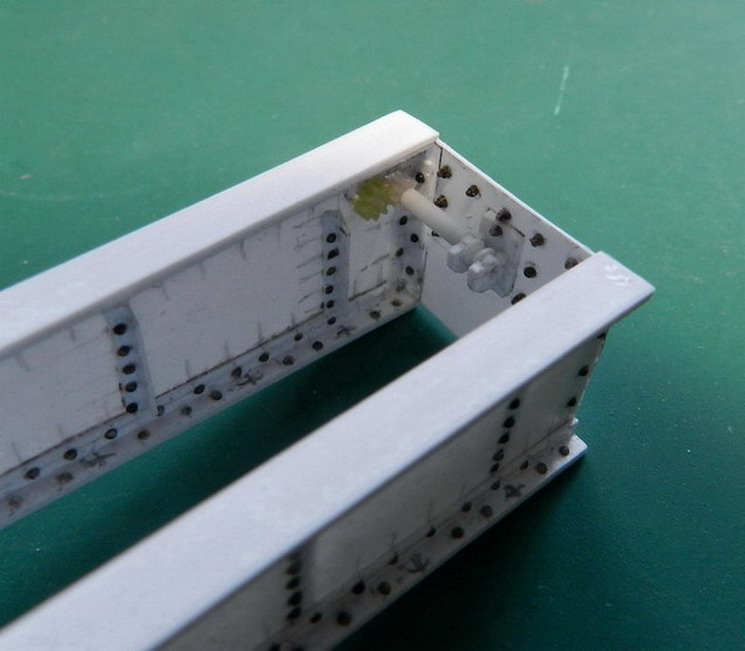

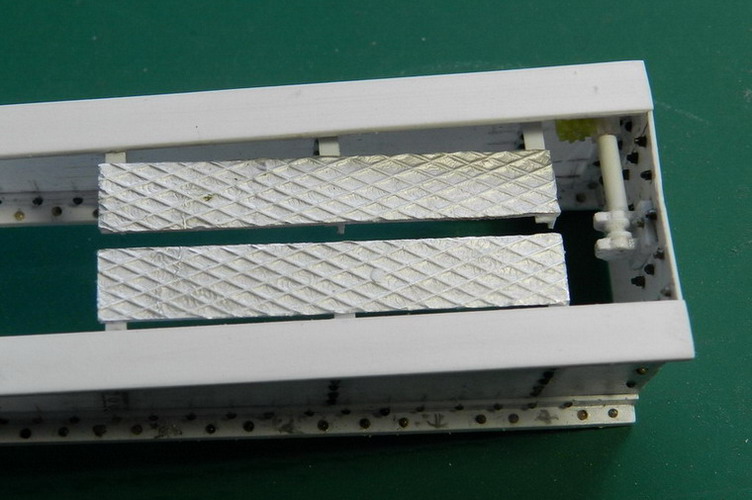

Установил переднюю стенку, на ней две передаточных шестерни. Сквозь станины пропущена стальная ось. Внутри должны крепится коническая шестерня и червячная передача. Далее сделал две подножки между станинами сзади и слева площадку для расчёта с ограждением.
