Железнодорожная диорама 1:35.

[Максим Рыбалко]

Самый начальный этап - разметка.

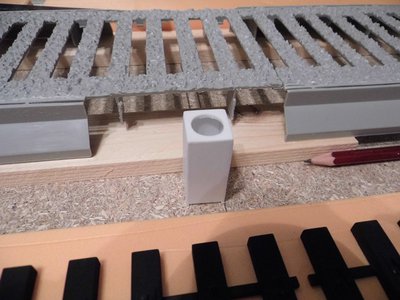

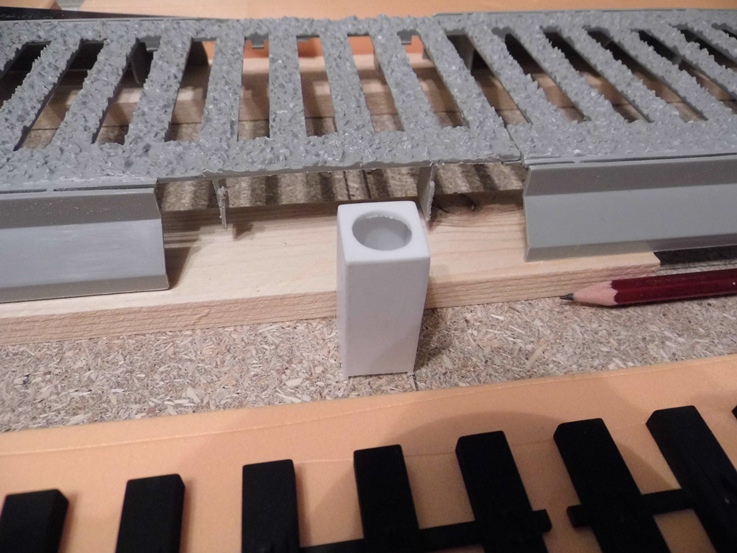

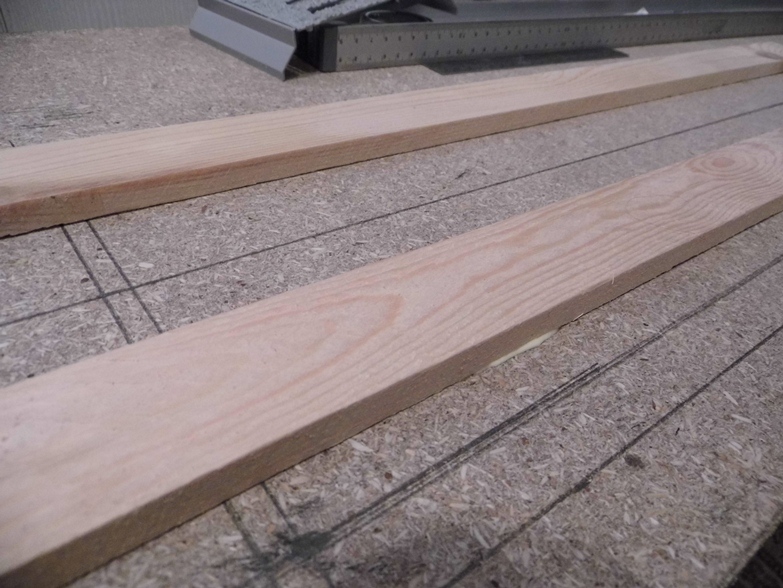

Расчеты показали, что для масштабной высоты опоры в 9,35 метра мне нужно поднять уровень рельса на 1см., поэтому сделал подложку под заготовки насыпи.

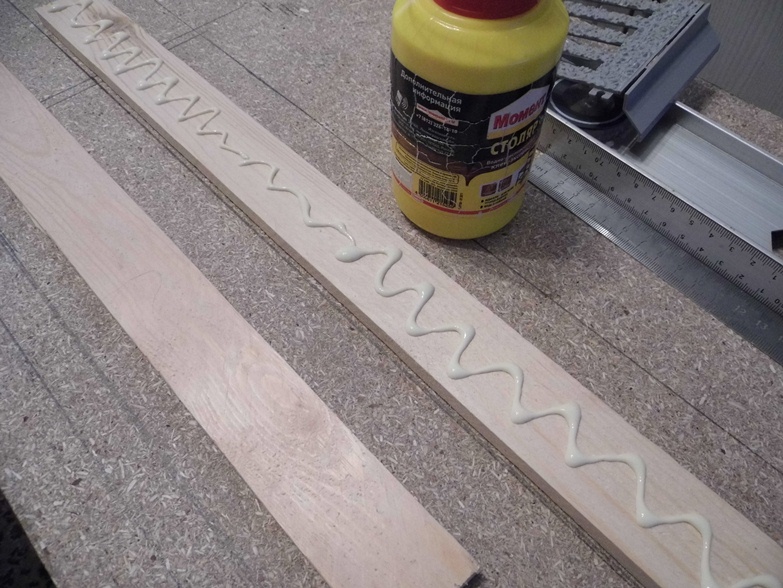

Рейки 10мм толщиной и 40мм в ширину приклеил на клей согласно размеченому пути.

[Максим Рыбалко]

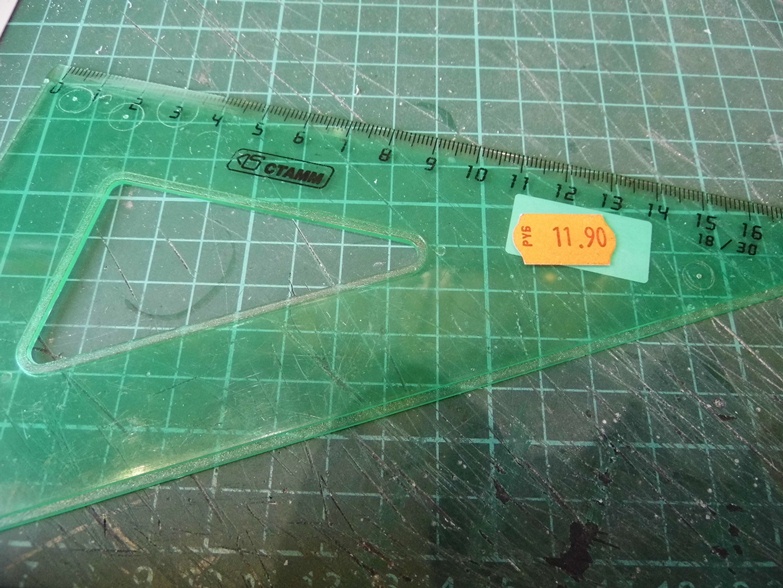

Параллельно занялся изоляторами. Вот этот угольник будет материалом для будущих изоляторов.

[Максим Рыбалко]

Сначала просверлил отверстия на небольшую глубину, что бы игла кронциркуля не соскочила.

[Максим Рыбалко]

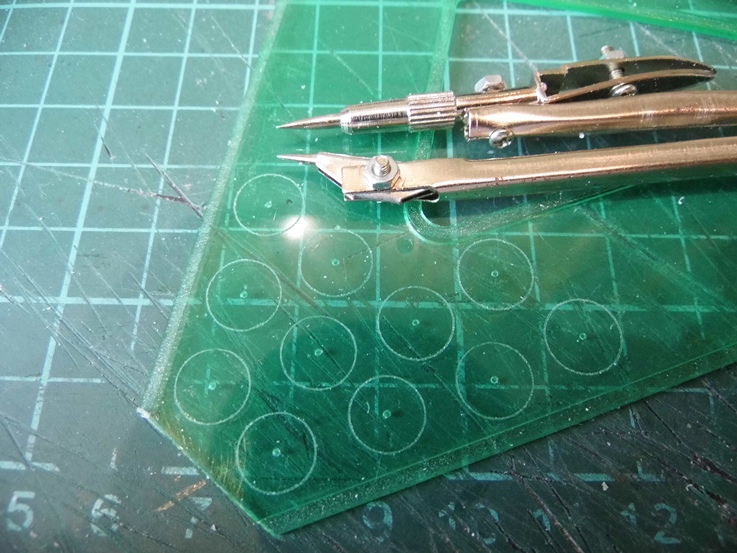

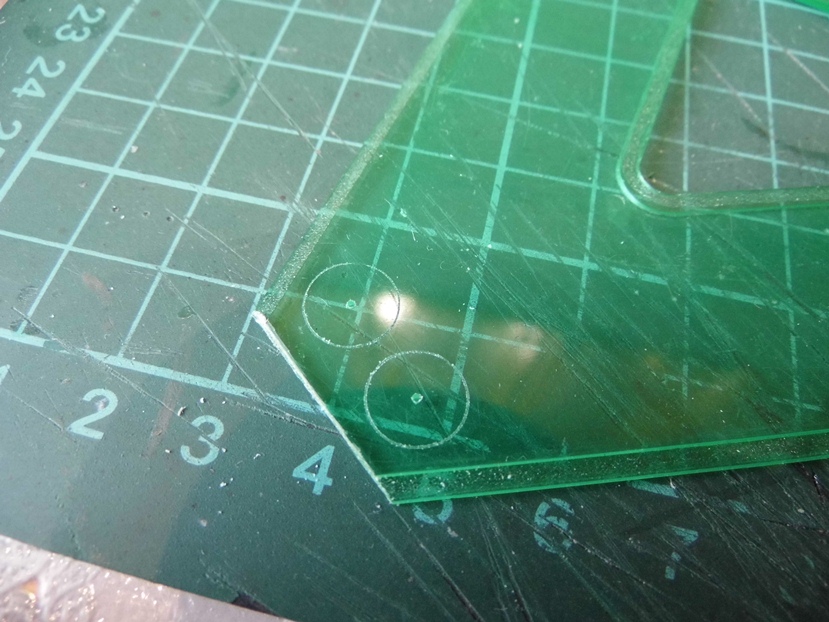

Разметил изоляторы с небольшим запасом (и как оказалось ненапрасно...).
Диаметр 8мм.

[Максим Рыбалко]

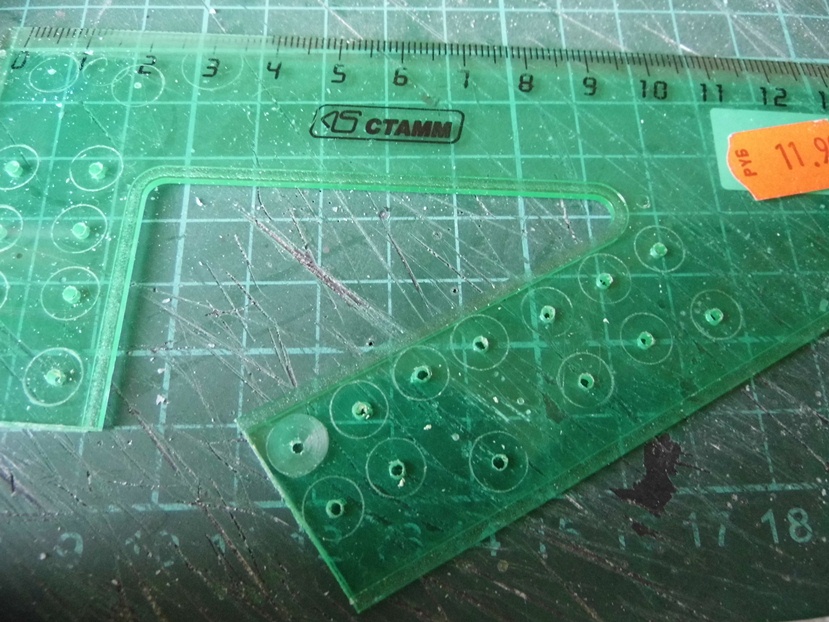

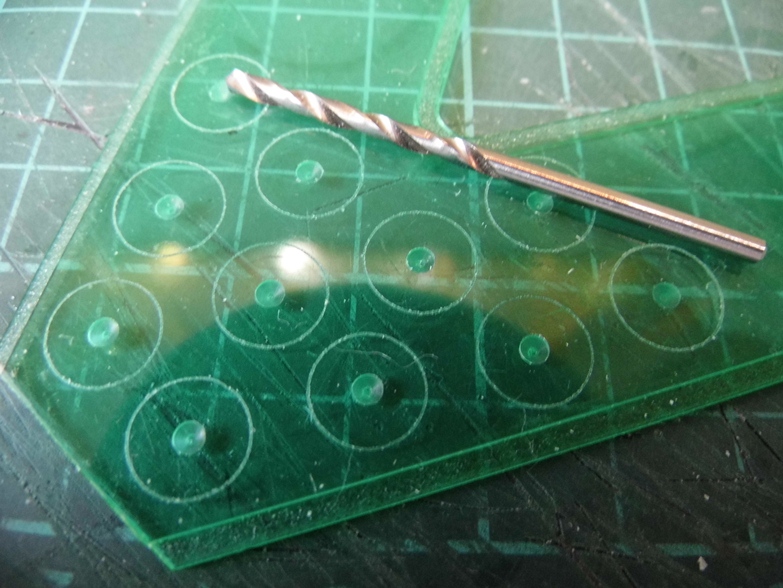

Выбрал пластик сверлом 2,2мм для того, что бы сверло большего диаметра не слетело.

[Максим Рыбалко]

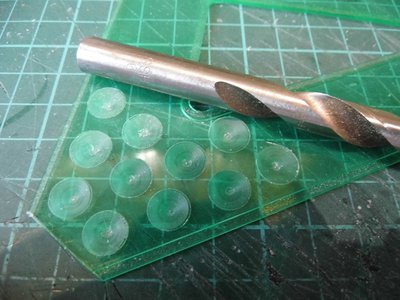

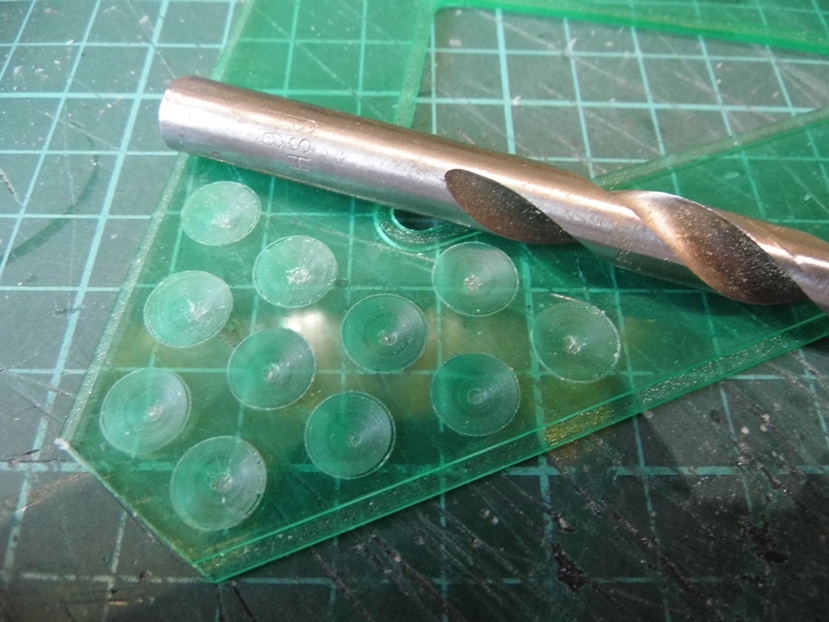

Выполнил зинковку. Сверло 9мм. Углублялся до тех пор, пока не уравняется разметка по кругу.

[Максим Рыбалко]

Как видно,в месте работы сверла получился непрозрачный пластик.
Следующий этап - шлифовка.

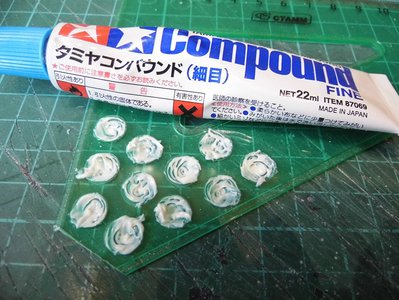

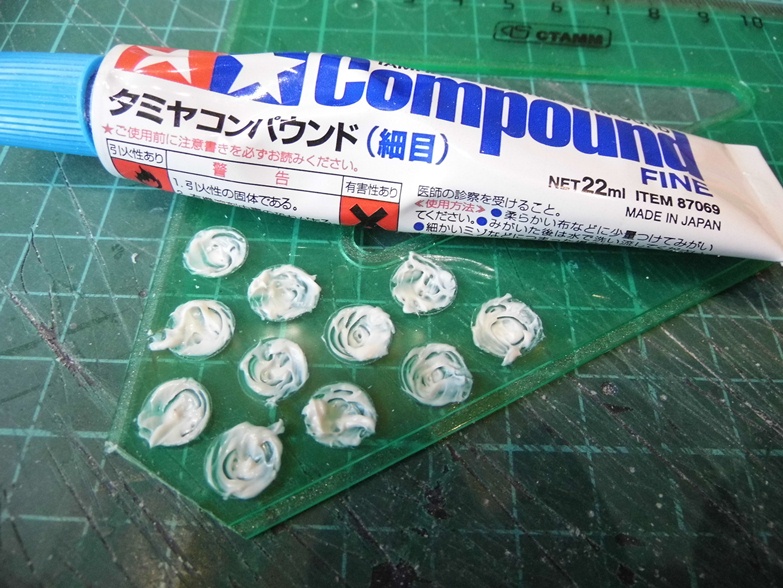

Сначала нанес шлифовальную пасту от Тамии.

[Максим Рыбалко]

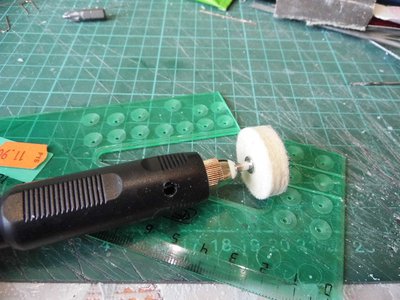

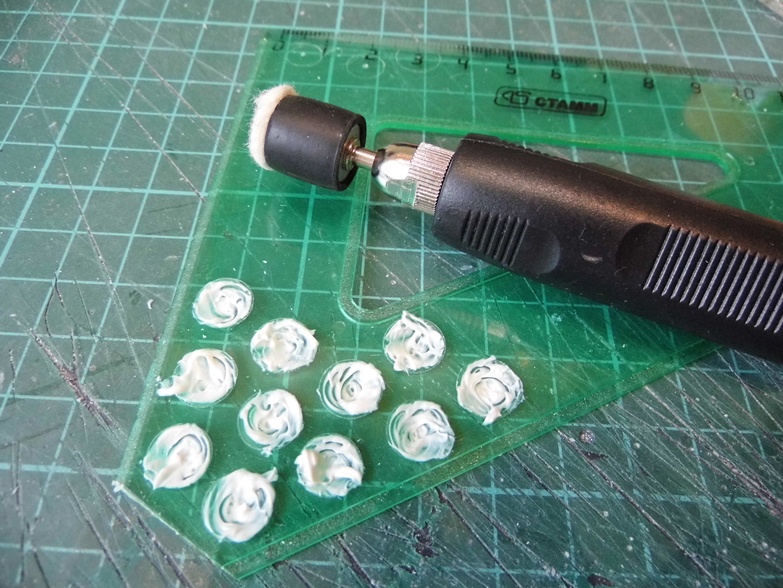

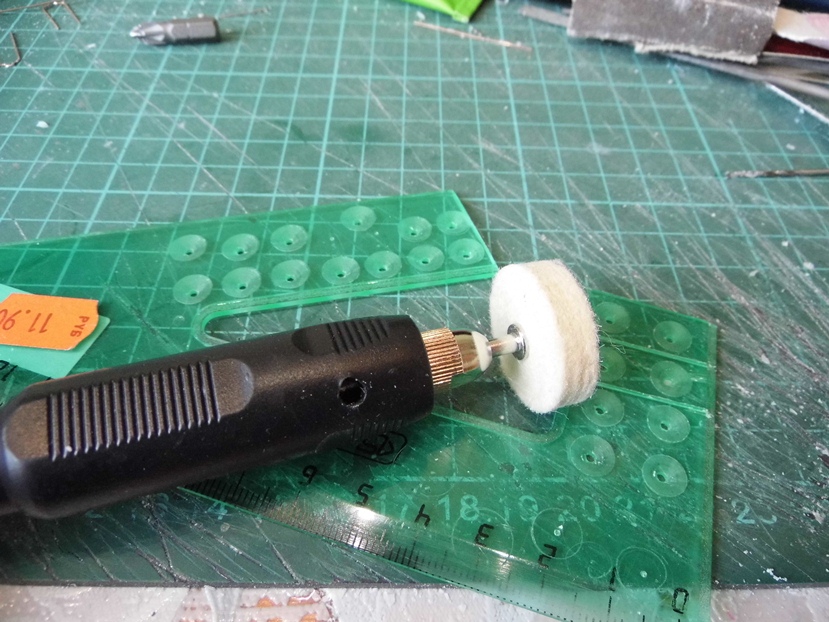

В бормашинку закрепил войлок. Не забывайте, что пластик может расплавиться от слишком интенсивного трения (полировки), тем более с пастой.

[Максим Рыбалко]

Лучше недополировать, чем запороть деталь...

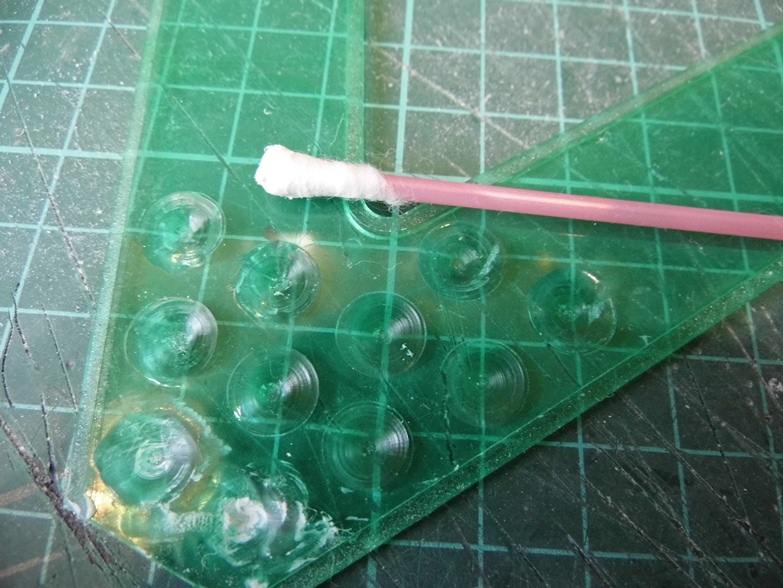

Недостатки (недоделки) убирал ватной палочкой и пастой. При этом две заготовки "на всякий случай" испортил сразу. Перепутал тюбики и вместо полировочной пасты намазал шпаклевку...
Делал все это не отделяя заготовки. Просто так легче. Если по отдельности, то очень неудобно держать в руке...

[Максим Рыбалко]

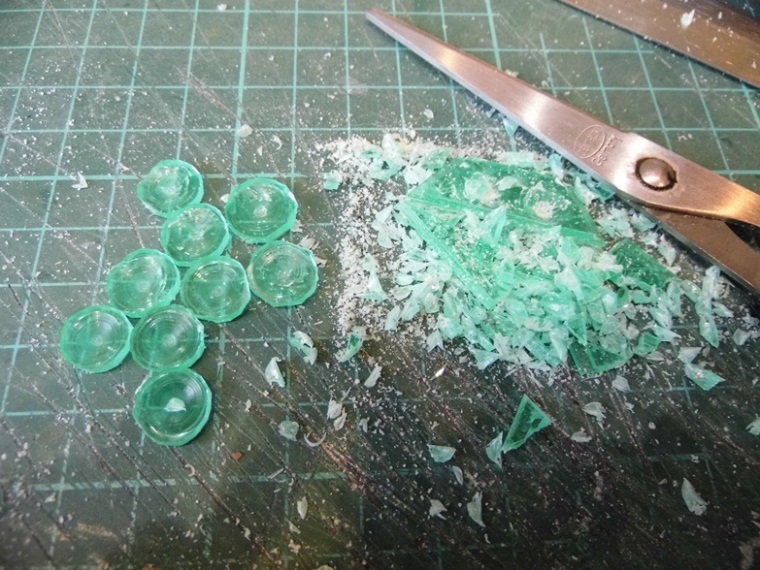

А теперь можно вырубить кружки. Потом обкусал ножницами. Учьтите, материал колкий.

[Максим Рыбалко]

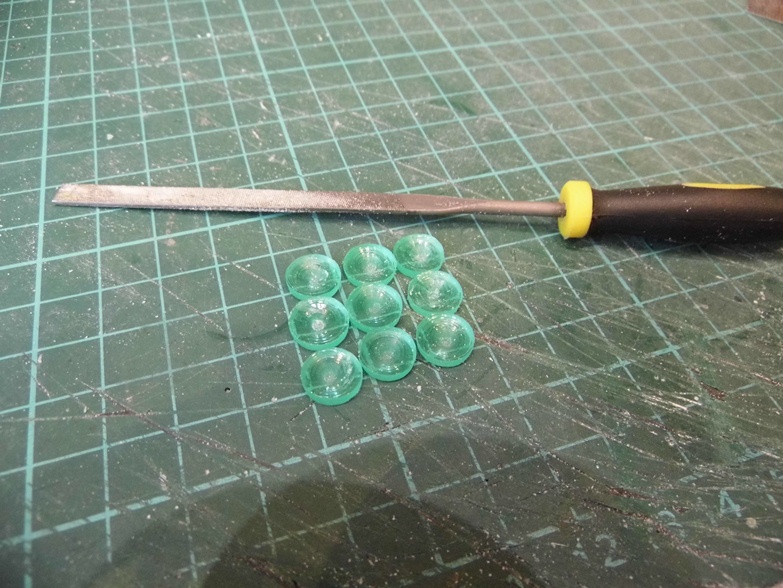

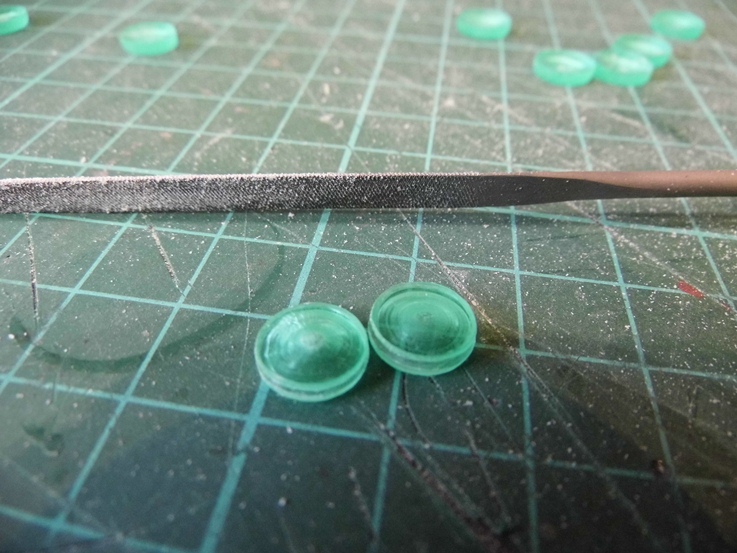

Дальше - самый нудный этап, это обточка. Аккуратно обработал все обычным плоским натфилем до разметки. Пока работаю над приведением к одному размеру по диаметру все 9 штук...

Пропилил паз по краю полукруглым надфилем. Потом зачистить оч. мелкой наждачкой, "муть" уйдет... Осталось просверлить отверстие по центру 1,5мм и можно набирать гирлянду на литник, который обрезать до нужной длины.

[Максим Рыбалко]

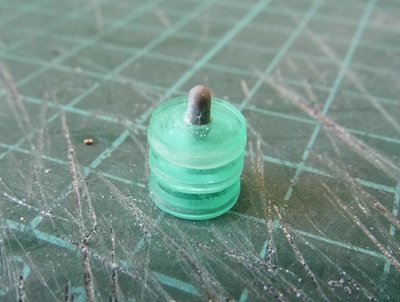

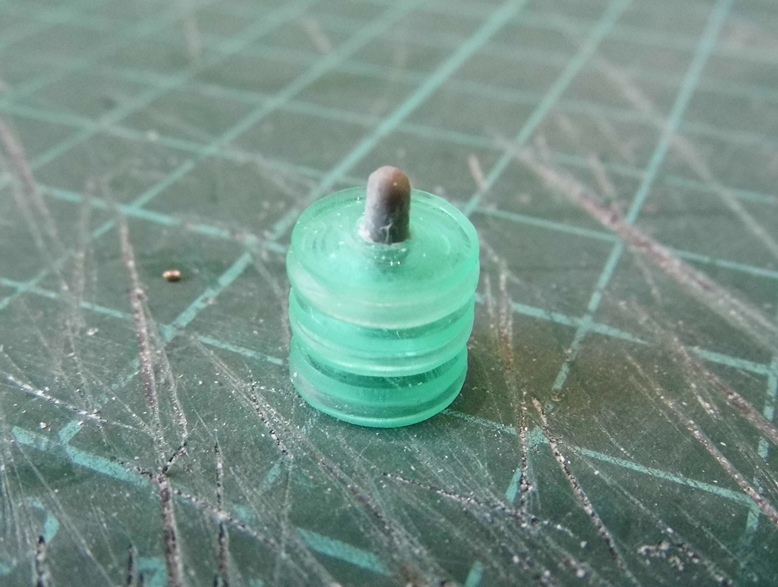

Изолятор.
После установки покрою глянцевым лаком.

[Максим Рыбалко]

Несколько не по порядку получается. Просто делаю разные узлы и детали параллельно.

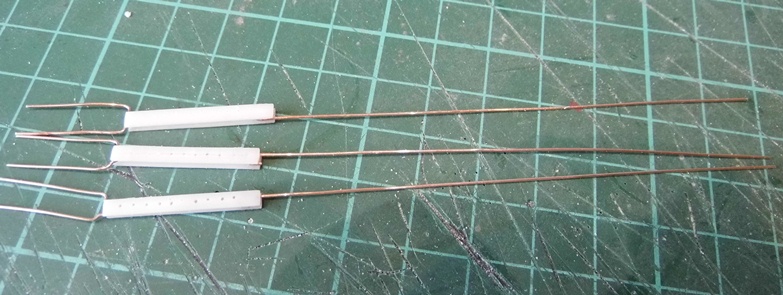

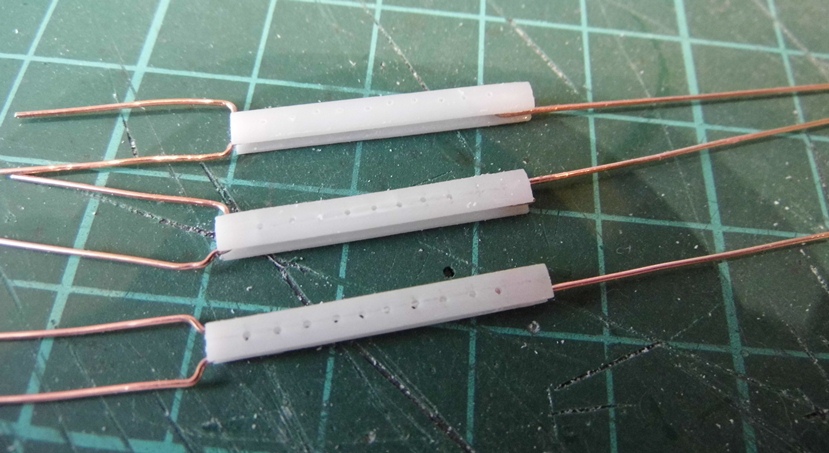

Наклонная неизолированная консоль.

[Максим Рыбалко]

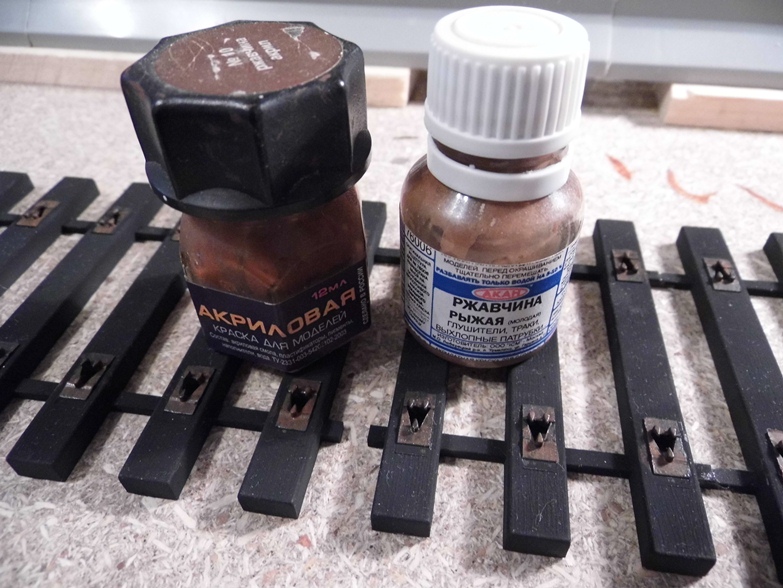

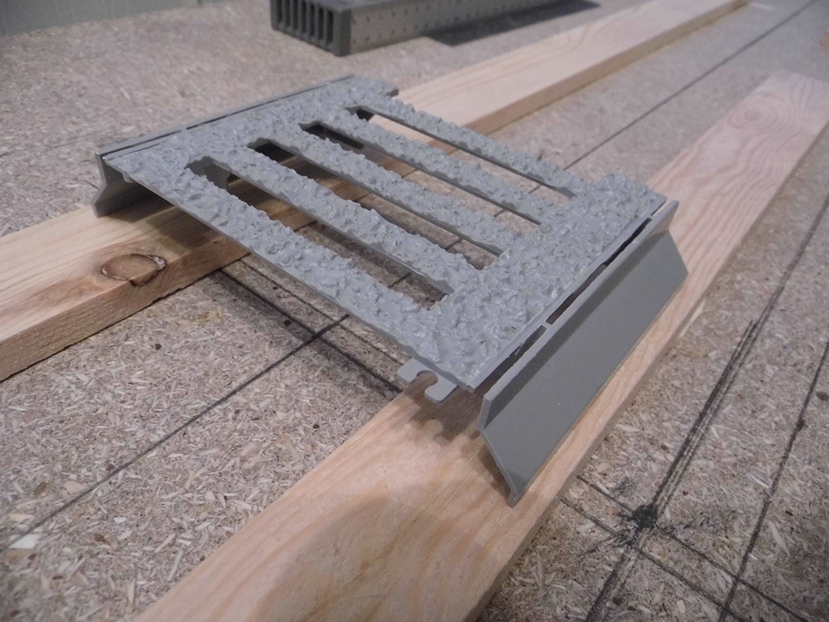

Крашу подкладки.

[Максим Рыбалко]

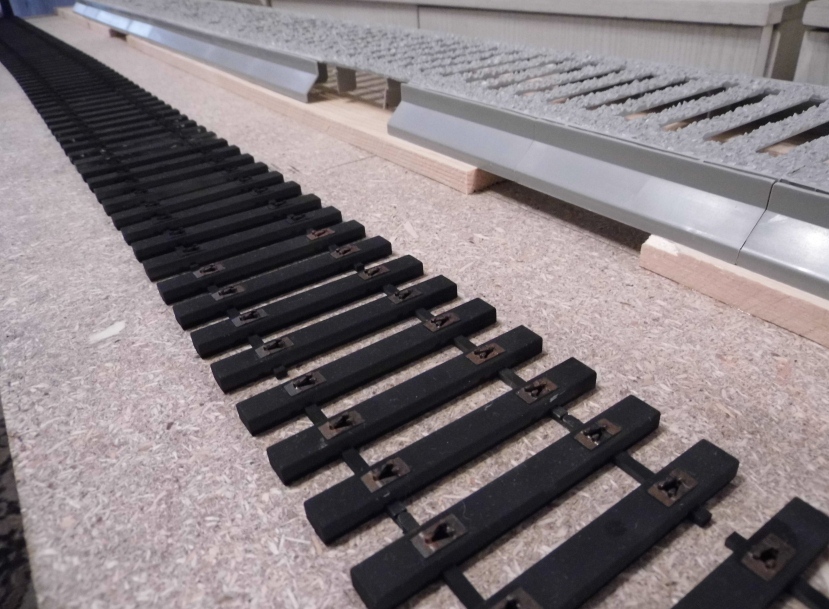

Путь...

[Максим Рыбалко]

Работа над ошибками.
Как показала практика, отверстия лучше просверлить сразу. Потом. при утончении линейки после зинковки тяжело попасть в центр.
Так же заменил полировочный круг на больший...
Еще надо сделать 18 изоляторов для проводов 10кВ.

[Максим Рыбалко]

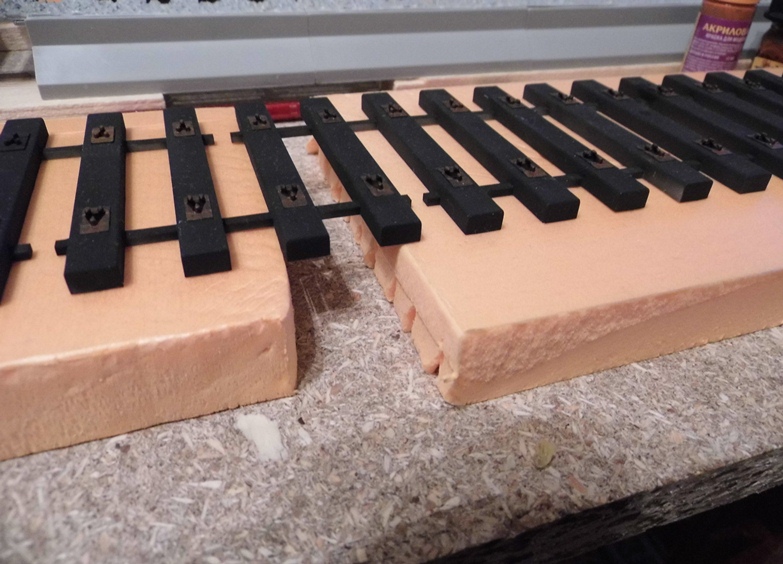

Поднял уровень "земли" на 2см. Для этой работы использовал материал - пеноплекс.

[Максим Рыбалко]

Потихоньку очерчивается "контур" диорамы.

[Максим Рыбалко]

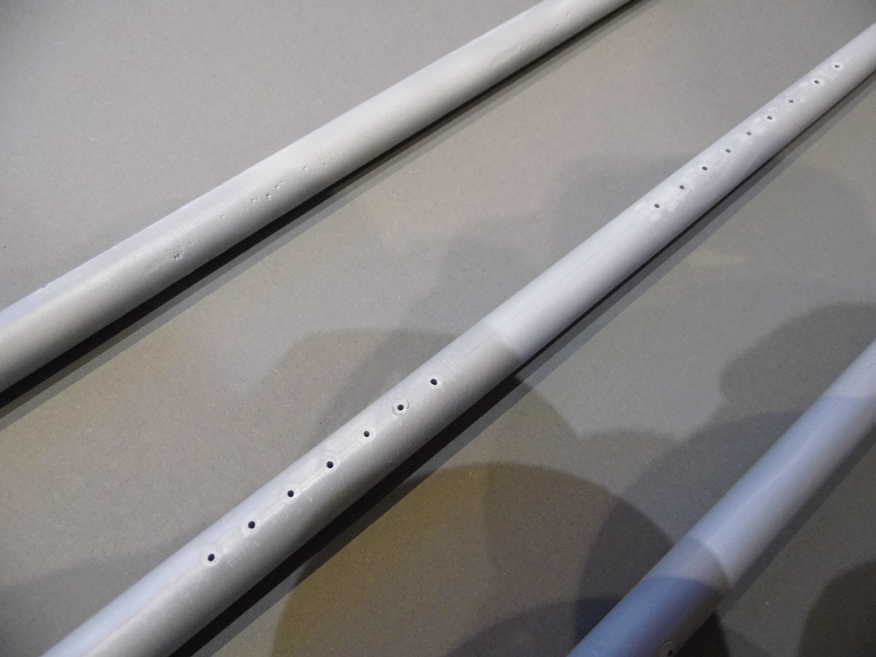

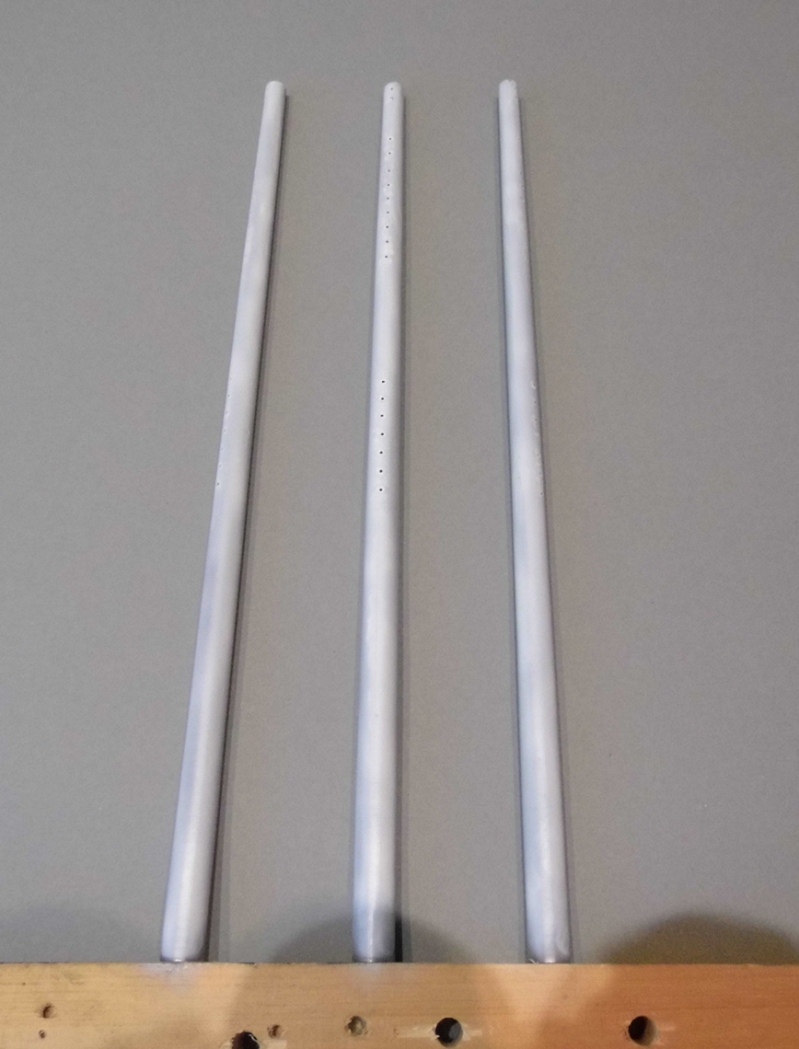

Снова вернулся к опорам. Задул из аэрографа опоры белой грунтовкой. Получилось неплохо...
Извините за тени... Сейчас с этим особенно не заморачиваюсь.
Правда перед этим постучал по ним небольшим молоточком. Получились совсем небольшие вмятинки. Это поможет добиться копийности с бетоном (поскольку опоры контактной сети - железобетонные).

[Максим Рыбалко]

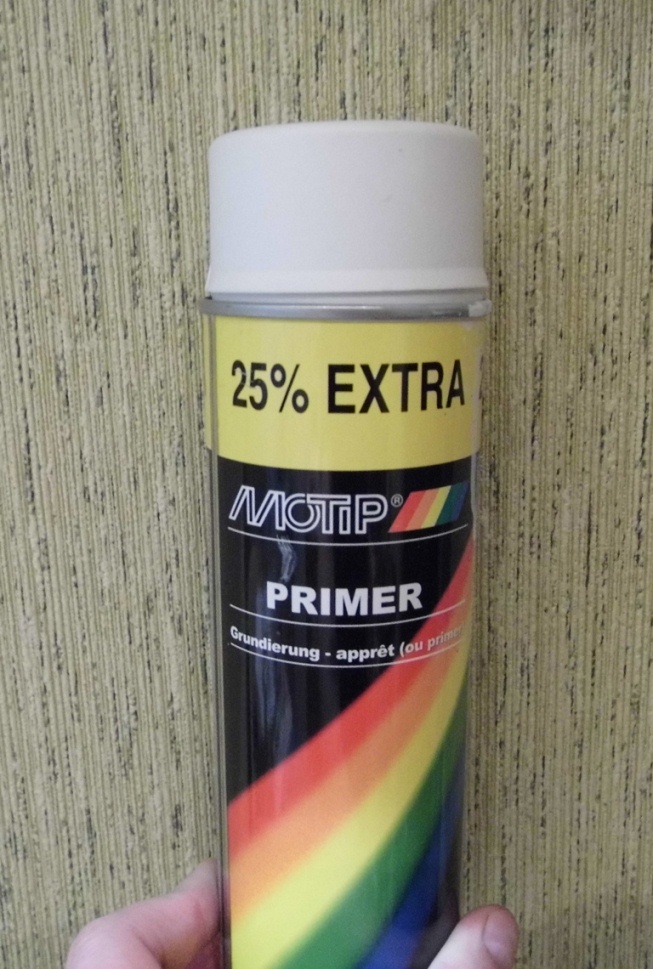

Грунт использовал для автомобилей, производства Германии.
