Райский уголок

#1

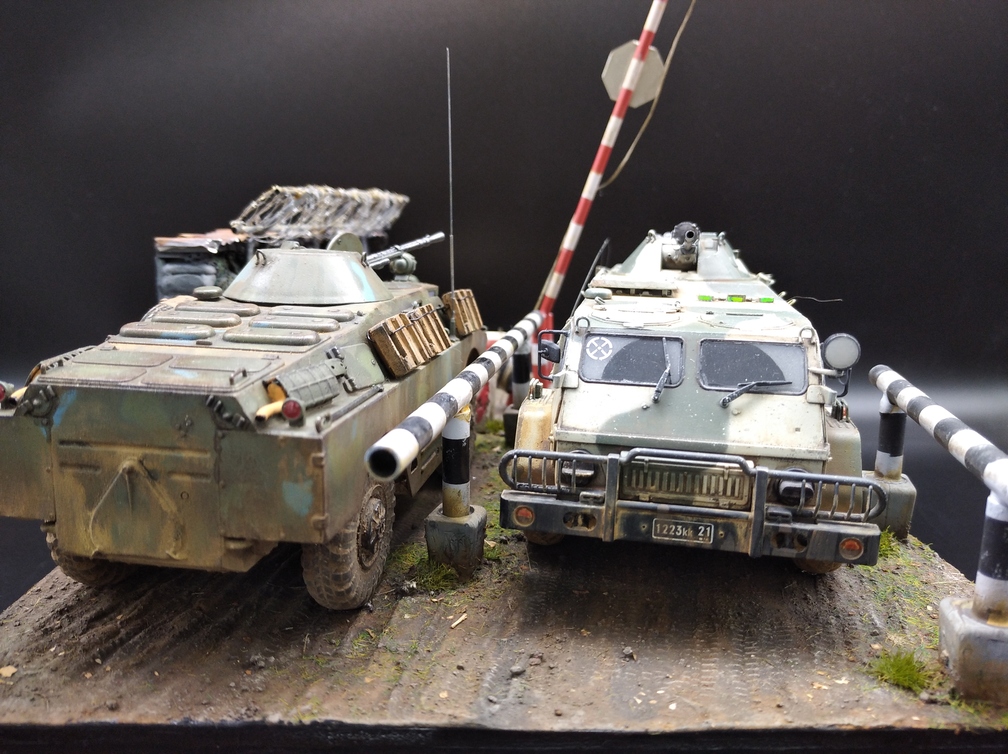

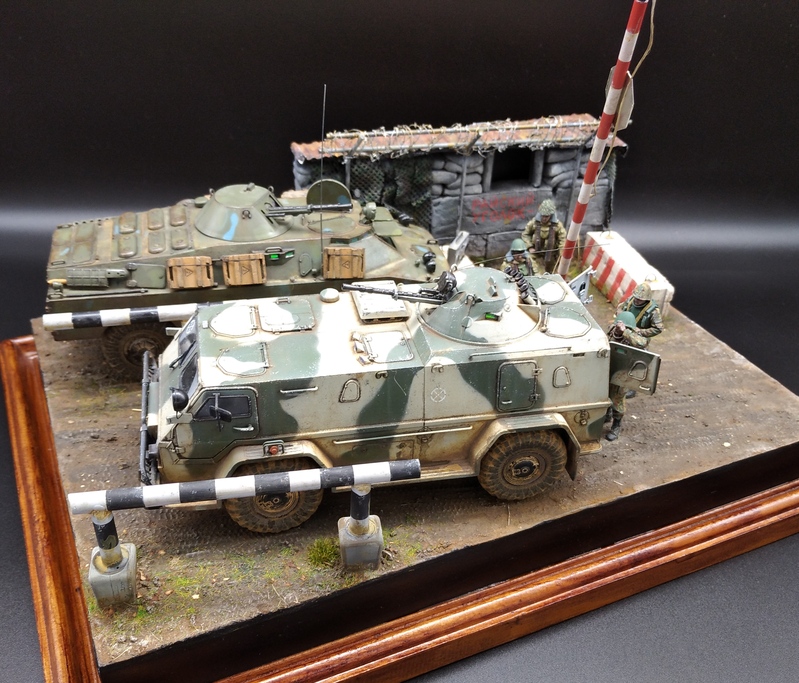

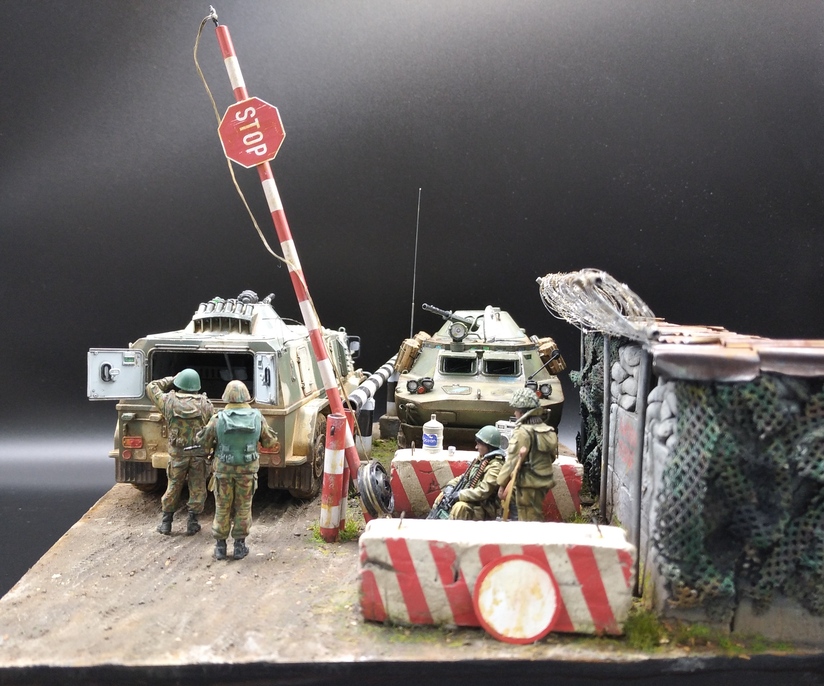

Давным давно хотел сделать что-нибудь из темы на вторую чеченскую, в коей довелось поучаствовать командировками в ЧР. Сначала была мысль сделать ПВД в Гудере по своим фото с "Бардаком" (БРДМ),потом зашла тема с "Водником" ( бронеавтомобиль) в Ханкале. И в один прекрасный момент решил обе темы объединить в одну с композицией блокпоста,коими были утыканы все дороги тогдашней Чечни. Собственно, так и возник этот "Райский уголок" где-то в районе Герзельского моста. Жизнь на блокпостах кипела полным ходом, дневной зной менялся ночным диким холодом, обстрелы,провокации,досуг: кто во что горазд...ну и конечно, работа,работа... Проезжавший мимо "чудоавтомобиль" или как говорят,"коробочка", вызвал неподдельный интерес у обитателей поста.

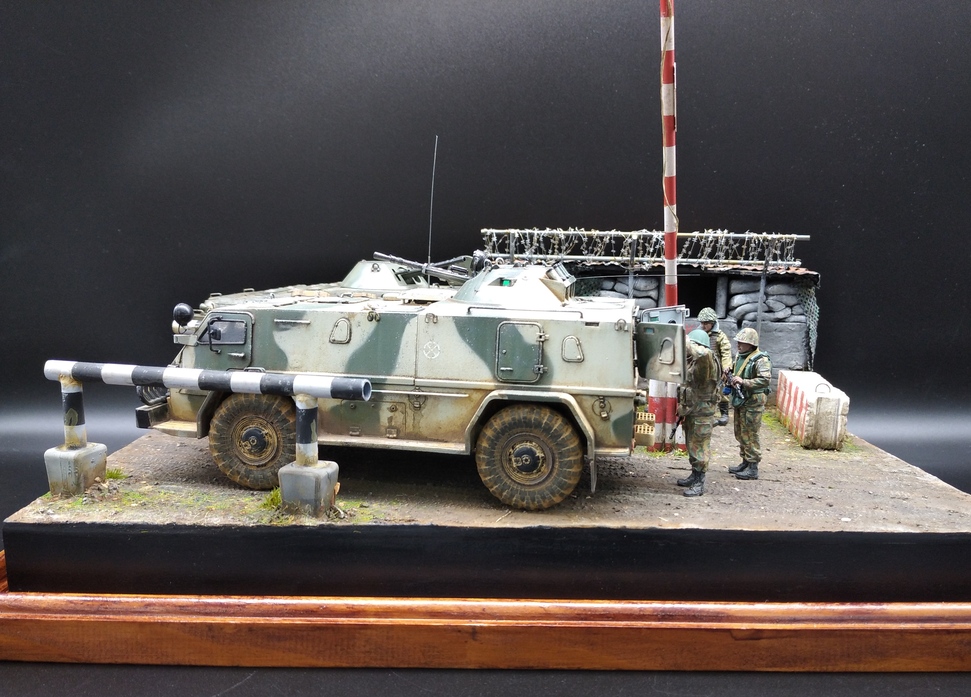

Т.к. про "Бардаки" известно всем и всё,то особо хотел остановиться на бронемашине "Водник". В описании использовал материалы Геннадия Жилина из журнала «Мир оружия» №1, 2006.Несмотря на слишком затянувшееся «сложное» положение в экономике в 1990-х, в России на ряде предприятий велась работа по созданию новых многоцелевых легких бронемашин. Наиболее известными стали ГАЗ-3937 (39371) «Водник», ГАЗ-29751 «Тигр» и не раз показанная в Бронницах и на выставках в других местах БПМ-97 «Выстрел» разработки МГТУ им. Баумана.В то время пока другие новые проекты еще не вышли из стадии опытных разработок, данный автомобиль был единственным реально существующим, хотя и в небольшой серии. Он прошел войсковые испытания в течение достаточно продолжительного времени при выполнении служебно-боевых задач в Чеченской Республике.Конструкция ГАЗ-3937 выполнена по модульной схеме. Сварной корпус имеет два съемных модуля – передний и задний. В переднем размещены МТО и отделение управления, разделенные герметичной перегородкой. Задний модуль ГАЗ-39371 может быть использован для перевозки личного состава (бронированный или небронированный варианты), монтажа различного вооружения или специального оборудования. По заявлениям представителей «ГАЗа», предусмотрено создание 26 сменных модулей, устанавливаемых в зависимости от характера решаемых задач. Главным преимуществом такой схемы является то, что благодаря быстроразъемному соединению заднего модуля и опорного фланца корпуса возможна быстрая смена различных модулей даже в полевых условиях.В соответствии с распоряжением Генерального штаба ВС РФ, в период с 10 апреля 2001 по июнь 2001 г. на базе 42 гв. мсд проводились войсковые испытания 12 автомобилей ГАЗ-39371-221 «Водник» (опытно-промышленная партия). Проходило испытания в боевых условиях подразделение на машинах с боевыми модулями со смонтированными башенными установками от БТР-80.Эти автомобили были переданы в 4 мср 72 мсп, зачислены в боевую группу эксплуатации и выделены в отдельную роту сопровождения транспорта центроподвоза. Реально первые машины появились в 42 мсд летом 2000 г. и использовались в ВАИ.Корпус бронеавтомобиля, изготовленный из стальной брони, обеспечивает защиту экипажа от пуль калибра 7,62-мм при стрельбе с близкого расстояния. Впервые на бронемашине применены неприкрытые многослойные бронированные стекла без каких-либо дополнительных бронещитков или бронеограждений.В транспортном варианте бронеавтомобиль вмещает 11 человек вместе с водителем. Масса буксируемого прицепа – до 2,5 т. Машина может оснащаться следующими дизельными двигателями: ГАЗ-562 (175 л. с.), ЯМЗ-460 (160 л. с.), HINO J07C (165 л. с.). Коробка передач пятиступенчатая с пятью передачами вперед и одной назад.«Водник» имеет два ведущих моста (4×4), управляемые колеса – передние. Подвеска – независимая торсионная на поперечных рычагах с гидравлическими телескопическими амортизаторами. Для повышения живучести ходовой части и улучшения проходимости имеется централизованная система регулирования давления воздуха в шинах.При полной массе 6,6–7,5 т машина способна развивать скорость до 112 км/ч по шоссе, преодолевать подъем крутизной до 30° и вертикальную стенку высотой до 0,4 м. Без предварительной подготовки она может преодолеть брод глубиной до 1,2 м. Запас хода по топливу при скорости 60 км/ч может составлять до 1000 км.В процессе эксплуатации подтвердилось, что по ходовым качествам и проходимости эти машины очень маневренны и устойчивы. Так, например, когда, в начале сентября 2000 г. при обстреле противником колонны центроподвоза в Шатойском районе возникла необходимость въехать на гору, этот броневик «взял» склон крутизной чуть ли не 40°. Кроме того, был случай, когда на нормальной трассе такой бронеавтомобиль развил скорость до 118 км/ч при массе более 4 т. Часть «водников» при сопровождении колонн оснащалась аппаратурой РЭБ, подавляющей сигналы управления радиофугасами в радиусе, вполне достаточном для колонны, двигающейся со скоростью 35–40 км/ч.С точки зрения применения в условиях боевой обстановки в конструкции данной машины ничего принципиально нового, особенно в вопросах защищенности, не предусмотрено, ее компоновка нерациональна.
Система управления оружием не позволяет уверенно обнаруживать живую силу противника ночью, в тумане, условиях запыленности и густой растительности. Короче говоря, нет тепловизора. Дорогого, но необходимого. Противник, применяющий партизанские методы войны, действующий, как правило, ночью и в условиях ограниченной видимости, всегда будет иметь возможность первым наносить огневое поражение, эффективно скрываться в густой растительности и темноте, относительно безопасно совершать под их прикрытием маневр и выходить из боя. То есть в значительной степени владеть боевой инициативой. А это приводит к большим потерям со стороны наших войск. Наряду с чисто боевыми свойствами, в ходе практического выполнения служебно-боевых задач были проверены и эксплуатационные свойства бронемашины.Несмотря, на достоинства автомобиля: легкость в управлении, хороший запас мощности по двигателю, высокая мобильность, возможность преодоления водных преград, хороший обзор вперед и через зеркала заднего вида, большое количество узлов и деталей, унифицированных с другими автомобилями,он имел и кучу недостатков,которые и решили его судьбу.Главный вывод, сделанный в Чечне войсковыми специалистами по опыту проведения войсковых испытаний автомобиля ГАЗ-39371-221 «Водник»: «По количеству выявленных недоработок и из-за частого выхода из строя автомобиля ГАЗ-39371-221 «Водник» на данном этапе он не может быть принят на вооружение».

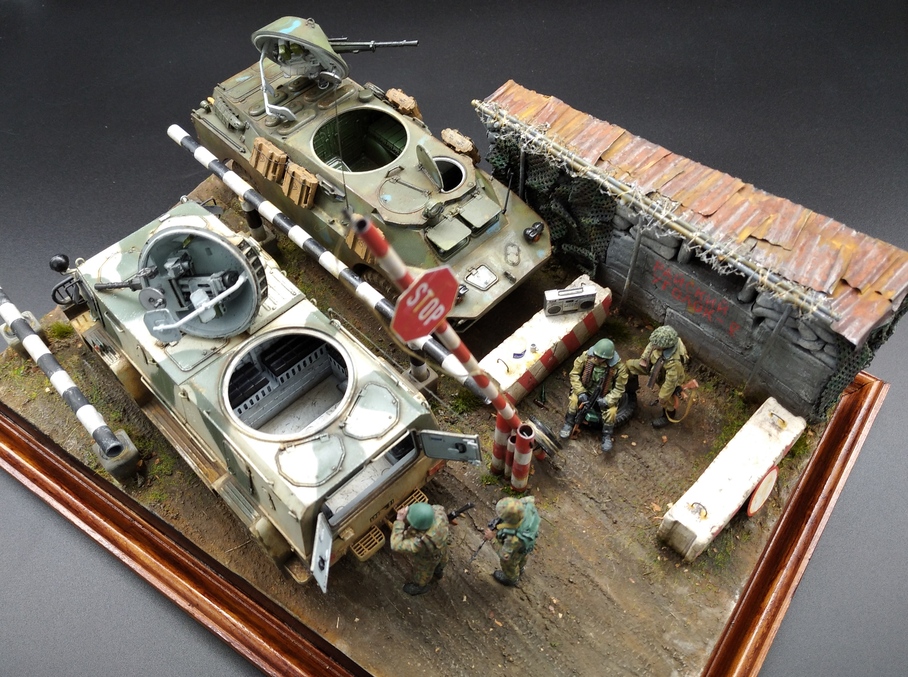

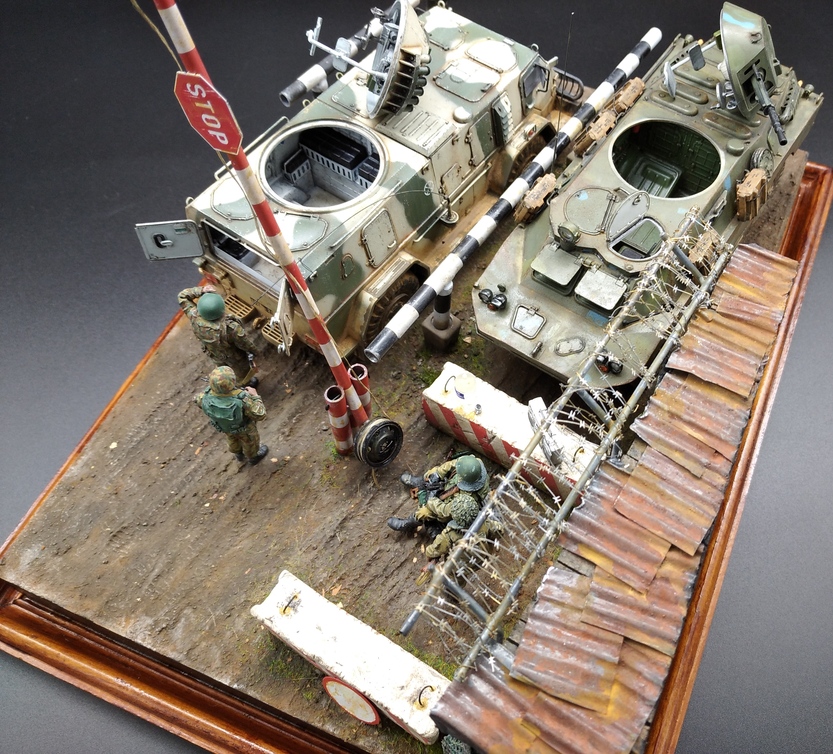

Помимо наборов моделей и фигурок для создания диорамы использовал пеноплекс,акриловую шпатлевку. Из полимерной глины изготовлены бетонные блоки и мешки объекта,которые масштабированы по стандартам ГОСТ. В работе использовал фототравление от "Микродизайна",мелочевку от ДМС и вязальные спицы для изготовления ограждений и шлагбаума. Окрашивал всё акрилом разных производителей и маслом. Обе машины деталированы внутри,поэтому сделал фото со снятыми башнями тоже.

Всем приятного просмотра!
